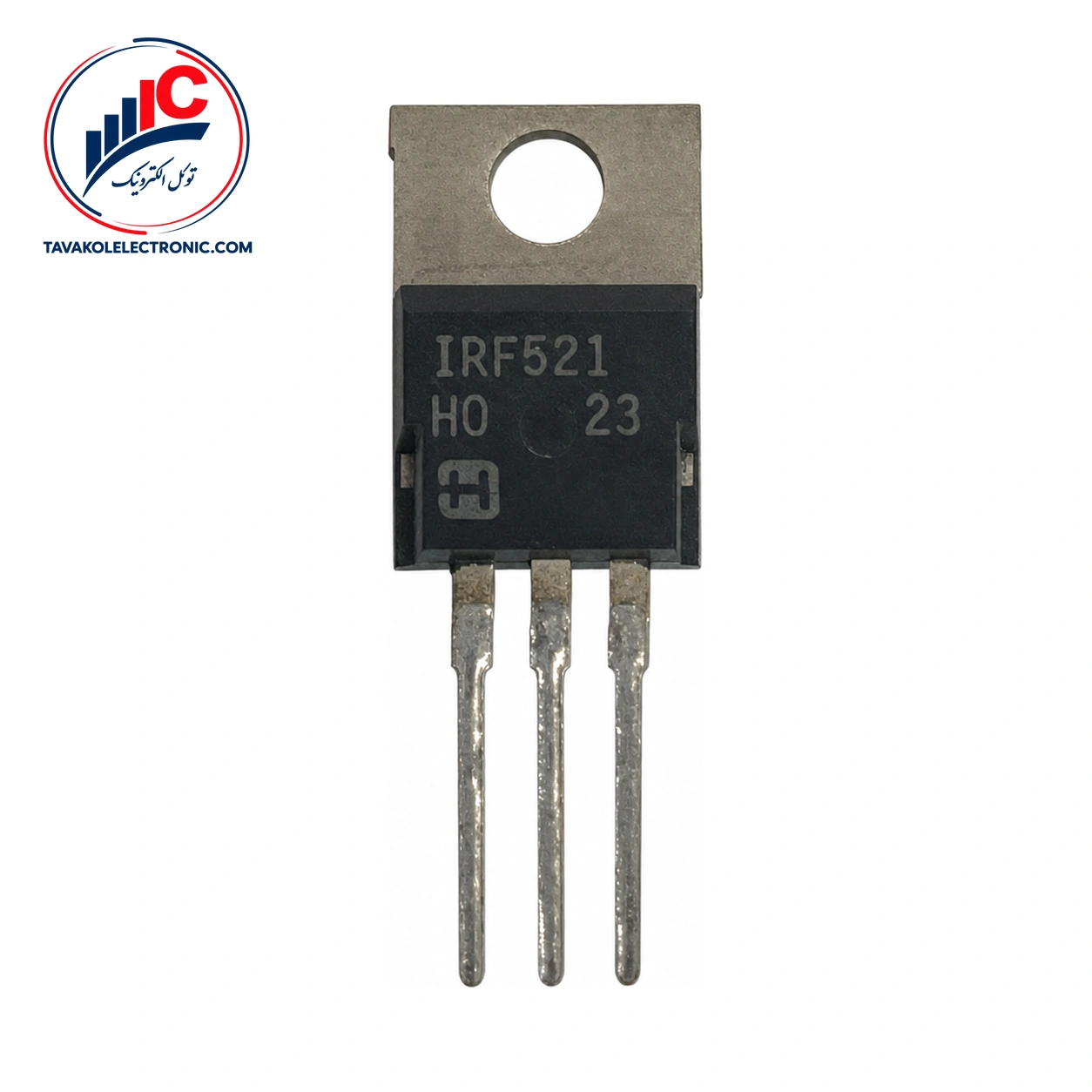

IRF521 یک ماسفت قدرت کانال N از نوع enhancement mode است که در پکیج TO-220AB عرضه میشود. این قطعه برای مدارهایی مناسب است که در آنها سوئیچکردن جریان، کنترل گیت و انتخاب درست محدوده ولتاژ اهمیت دارد. هماهنگی پکیج با فضای نصب و روش اتصال مدار هم در انتخاب نهایی مهم است.
این ماسفت در خانوادهای قرار میگیرد که برای منابع تغذیه سوئیچینگ، مبدلها، کنترل موتورهای AC و DC، راهانداز رله و سلونوئید و دیگر مدارهای پالسی طراحی شده است. با توجه به نوع مدار، بهتر است پیش از انتخاب، ولتاژ کاری، جریان موردنیاز، شرایط تحریک گیت و دفع حرارت بررسی شوند.
مهمترین مشخصات این قطعه شامل کانال N، ولتاژ درین-سورس 60 V، جریان درین و مقاومت روشن استاتیک است. جریان نامی در دماهای مختلف کیس تغییر میکند؛ بنابراین تکیه بر یک مقدار ثابت، برای انتخاب قطعه کافی نیست.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel، enhancement mode |
| ولتاژ درین-سورس | 60 V |
| جریان درین در TC = 25°C | 8.0 A |
| جریان درین در TC = 100°C | 5.0 A |
| مقاومت روشن استاتیک | حداکثر 0.30 Ω در VGS = 10 V و ID = 4.0 A |
| پکیج | TO-220AB |
ولتاژ آستانه گیت بین 2.0 V حداقل و 4.0 V حداکثر اعلام شده است. این مشخصه در ID = 250 µA و VDS = VGS اندازهگیری شده و بهتنهایی به معنی روشنشدن کامل قطعه در هر مدار نیست؛ بنابراین روش درایو گیت باید با شرایط طراحی مقایسه شود.
ظرفیت ورودی معمول 600 pF است که در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده است. بار کل گیت نیز حداکثر 15 nC، با شرایط VGS = 10 V، ID = 10 A و VDD = 50 V است. این دو پارامتر برای بررسی رفتار سوئیچینگ و انتخاب راهانداز گیت کاربرد دارند.
ولتاژ شکست درین-سورس حداقل 60 V است و با VGS = 0 V و ID = 250 µA تعریف میشود. جریان نشتی گیت-بدنه نیز حداکثر ±100 nA، در VGS = ±20 V و VDS = 0 V، اعلام شده است.
برای انتخاب از میان انواع ماسفت، علاوه بر نوع کانال و ولتاژ درین-سورس، باید مقدار جریان در شرایط واقعی، مقاومت روشن در شرایط تحریک گیت و ظرفیتهای مرتبط با سوئیچینگ را هم در نظر گرفت. پکیج TO-220AB هم در تصمیم نهایی اهمیت دارد، چون نصب مکانیکی و دفع حرارت باید با طراحی مدار سازگار باشد.
مقدار ±20 V برای ولتاژ گیت-سورس، 20 A برای جریان پالسی و 40 W برای توان تلفاتی، همگی حد مجاز مطلق هستند و نباید بهعنوان شرایط کار عادی در نظر گرفته شوند. توان 40 W در TC = 25°C و جریان پالسی با محدودیت عرض پالس و دمای پیوند تعریف شدهاند.
برای خرید این قطعه از توکل الکترونیک میتوانید استعلام قیمت و موجودی روز بگیرید. فروش بهصورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیشفاکتور وجود دارد. ارسال به سراسر کشور انجام میشود و کالا با ضمانت اصالت کالا عرضه میشود.
پیش از ثبت سفارش، پارتنامبر و پکیج TO-220AB را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش را دارد و حضور فیزیکی در بازار جمهوری تهران نیز فراهم است.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement mode با پکیج TO-220AB است.
ولتاژ درین-سورس 60 V است. جریان درین در TC = 25°C برابر 8.0 A و در TC = 100°C برابر 5.0 A اعلام شده است. جریان پالسی 20 A یک حد مجاز مطلق است و نباید بهعنوان جریان کاری عادی در نظر گرفته شود.
مقاومت روشن استاتیک حداکثر 0.30 Ω است؛ این مقدار با VGS = 10 V و ID = 4.0 A مشخص شده است.
این ماسفت کانال N با ولتاژ درین-سورس 60 V، جریان درین مشخصشده در دو دمای کیس، مقاومت روشن حداکثر 0.30 Ω و پکیج TO-220AB، گزینهای برای بررسی در مدارهای سوئیچینگ و پالسی است. شرایط گیت، جریان واقعی و محدودیتهای حرارتی باید پیش از جایگذاری با نیاز مدار مقایسه شوند.
برای ثبت سفارش یا دریافت قیمت IRF521، با توکل الکترونیک تماس بگیرید تا موجودی روز، تعداد موردنیاز و شرایط تأمین بررسی شود.
| Part Number | IRF521 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V |
