SKM600GA17E4 یک ماژول IGBT قدرت از برند SEMIKRON است که برای سوئیچینگ جریانهای بالا در اینورترهای صنعتی، UPS، دستگاههای جوش و موتورهای رلوکتانسی سوئیچشونده طراحی شده است. ساختار GA نشان میدهد این محصول یک IGBT تکسوئیچ همراه با دیود معکوس داخلی است و با ماژولهای نیمپل GB تفاوت دارد.
این ماژول در سری SEMITRANS 4 قرار دارد و از فناوری نسل چهارم IGBT4 Trench ساخت Infineon و دیود نرمسوئیچینگ CAL4 استفاده میکند. ترکیب این دو فناوری برای سوئیچینگ توان بالا، کنترل تلفات و عملکرد پایدار در شرایط صنعتی طراحی شده است.
ولتاژ کلکتور به امیتر SKM600GA17E4 برابر 1700 ولت و جریان نامی آن 600 آمپر است. دیتاشیت جریان کلکتور را در دمای کیس 25 درجه 1021 آمپر و در دمای کیس 80 درجه 775 آمپر اعلام میکند؛ اما جریان RMS مجاز ترمینال ماژول 500 آمپر است. به همین دلیل انتخاب جریان عملی باید با توجه به محدودیت ترمینال، دمای هیتسینک و فرکانس سوئیچینگ انجام شود.
این مدل برای مشتریانی مناسب است که دقیقاً به یک ماژول IGBT تکسوئیچ 1700 ولت با جریان بالا و پینآوت GA نیاز دارند. برای خرید، استعلام قیمت و بررسی موجودی SKM600GA17E4 با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM600GA17E4 |
| برند | SEMIKRON |
| سری | SEMITRANS 4 |
| نوع قطعه | ماژول IGBT تکسوئیچ |
| ساختار داخلی | یک IGBT همراه دیود معکوس |
| فناوری IGBT | IGBT4 Trench |
| فناوری دیود | CAL4 |
| ولتاژ VCES | 1700 ولت |
| جریان نامی ICnom | 600 آمپر |
| جریان در TC=25°C | 1021 آمپر |
| جریان در TC=80°C | 775 آمپر |
| جریان RMS ترمینال | 500 آمپر |
| ولتاژ ایزولاسیون | 4000 ولت AC |
| فرکانس پیشنهادی | تا 8 کیلوهرتز |
| وزن | حدود 330 گرم |
کاربردهای رسمی SKM600GA17E4 شامل موارد زیر است:
وجود ولتاژ و جریان مشابه در یک ماژول دیگر، سازگاری آن را تضمین نمیکند. مدار داخلی، پایههای گیت، ترمینالهای قدرت و شرایط گیتدرایور باید با طراحی دستگاه مطابقت داشته باشند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| ساختار | مدار داخلی |
|---|---|
| GA | یک IGBT همراه دیود آنتیپارالل |
| GB | دو IGBT در ساختار نیمپل |
| GAL | ساختار چاپر با دیود سری |
| GAR | چاپر با جهت متفاوت IGBT و دیود |
SKM600GA17E4 یک ماژول تکسوئیچ است. بنابراین مدلهای SKM600GB17E4 یا SKM600GAL17E4 حتی در صورت شباهت ولتاژ و جریان، جایگزین مستقیم این محصول نیستند.
نسخههای 17E4، 173D و 176D نیز میتوانند از نظر نسل چیپ، تلفات و شرایط درایو متفاوت باشند. جایگزینی باید بر اساس دیتاشیت و پینآوت انجام شود.
پیش از سفارش SKM600GA17E4 موارد زیر را بررسی کنید:
جریان نامی 600 آمپر به معنی امکان عبور دائم این جریان در هر شرایطی نیست. دیتاشیت برای ترمینالهای ماژول جریان RMS برابر 500 آمپر اعلام کرده و نمودار صفحه سوم نیز محدودیت جریان ترمینال را نشان میدهد.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1700 ولت |
| ICnom | 600 آمپر |
| ICRM | 1800 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 600A و 25°C | 1.9 ولت |
| VCE(sat) معمول در 600A و 150°C | 2.25 ولت |
| انرژی روشنشدن Eon | حدود 258 میلیژول |
| انرژی خاموششدن Eoff | حدود 246 میلیژول |
| مقاومت حرارتی IGBT | 0.042 K/W |
| مقاومت حرارتی دیود | 0.095 K/W |
| Visol | 4000 ولت AC |
| وزن | 330 گرم |
این مقادیر در شرایط آزمون مشخص اندازهگیری شدهاند. تغییر جریان، مقاومت گیت، دمای پیوند یا فرکانس سوئیچینگ، تلفات واقعی را تغییر میدهد.
پیش از نصب SKM600GA17E4 سطح هیتسینک باید صاف، تمیز و بدون خمیر حرارتی قدیمی باشد. خمیر حرارتی جدید باید بهصورت لایهای نازک و یکنواخت استفاده شود.
گشتاور پیچهای M6 اتصال به هیتسینک بین 3 تا 5 نیوتنمتر است. گشتاور ترمینالهای M6 بین 2.5 تا 5 نیوتنمتر و ترمینالهای M4 بین 1.1 تا 2 نیوتنمتر اعلام شده است.
پیش از راهاندازی، گیتدرایور، مدار حفاظت اتصال کوتاه، خازنهای DC Link، پیششارژ، اسنابر، فیوزها و سیستم خنککاری بررسی شوند. رعایت اصول ESD هنگام حمل و نصب نیز ضروری است.
توکل الکترونیک با تمرکز بر قطعات قدرت صنعتی، امکان بررسی پارتنامبر و ساختار ماژول را پیش از خرید فراهم میکند.
برای استعلام قیمت و موجودی SKM600GA17E4 با واحد فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول IGBT تکسوئیچ شامل یک IGBT قدرت و دیود معکوس داخلی است.
ولتاژ آن 1700 ولت و جریان نامی آن 600 آمپر است. جریان عملی به محدودیت ترمینال، دمای کیس و خنککاری وابسته است.
خیر. ساختار GA تکسوئیچ است، درحالیکه مدلهای GB دارای دو IGBT در ساختار نیمپل هستند.
بله، درایوهای اینورتر AC از کاربردهای رسمی محصول هستند؛ اما پینآوت و گیتدرایور باید تطبیق داده شوند.
خیر. مدل GB مدار داخلی و ترمینالبندی متفاوتی دارد.
گیتدرایور، مدار حفاظت، خازن DC Link، پیششارژ، اسنابر، بار خروجی و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM600GA17E4 |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 600A-1700V |

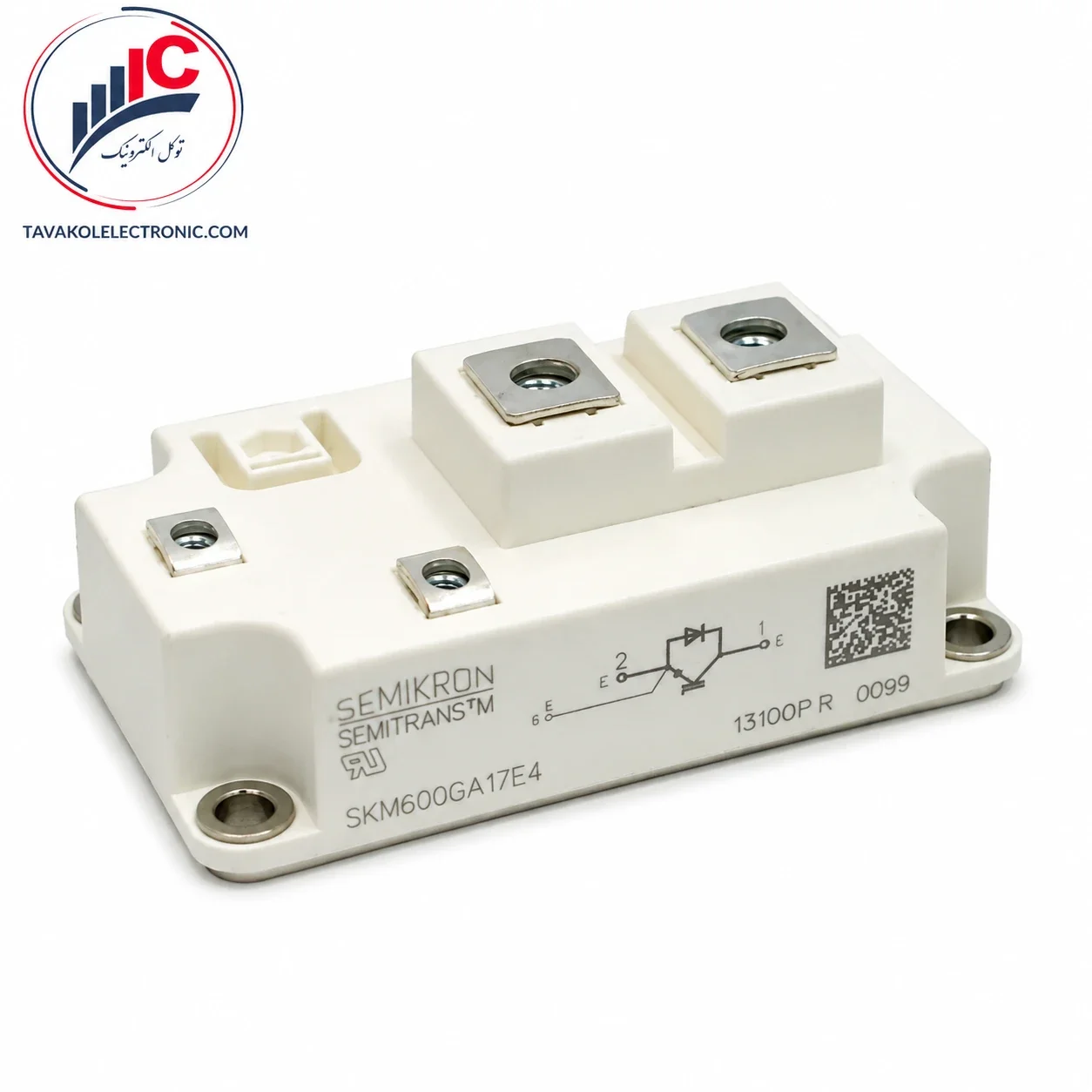

ماژول IGBT سمیکرون مدل SKM600GA17E4
