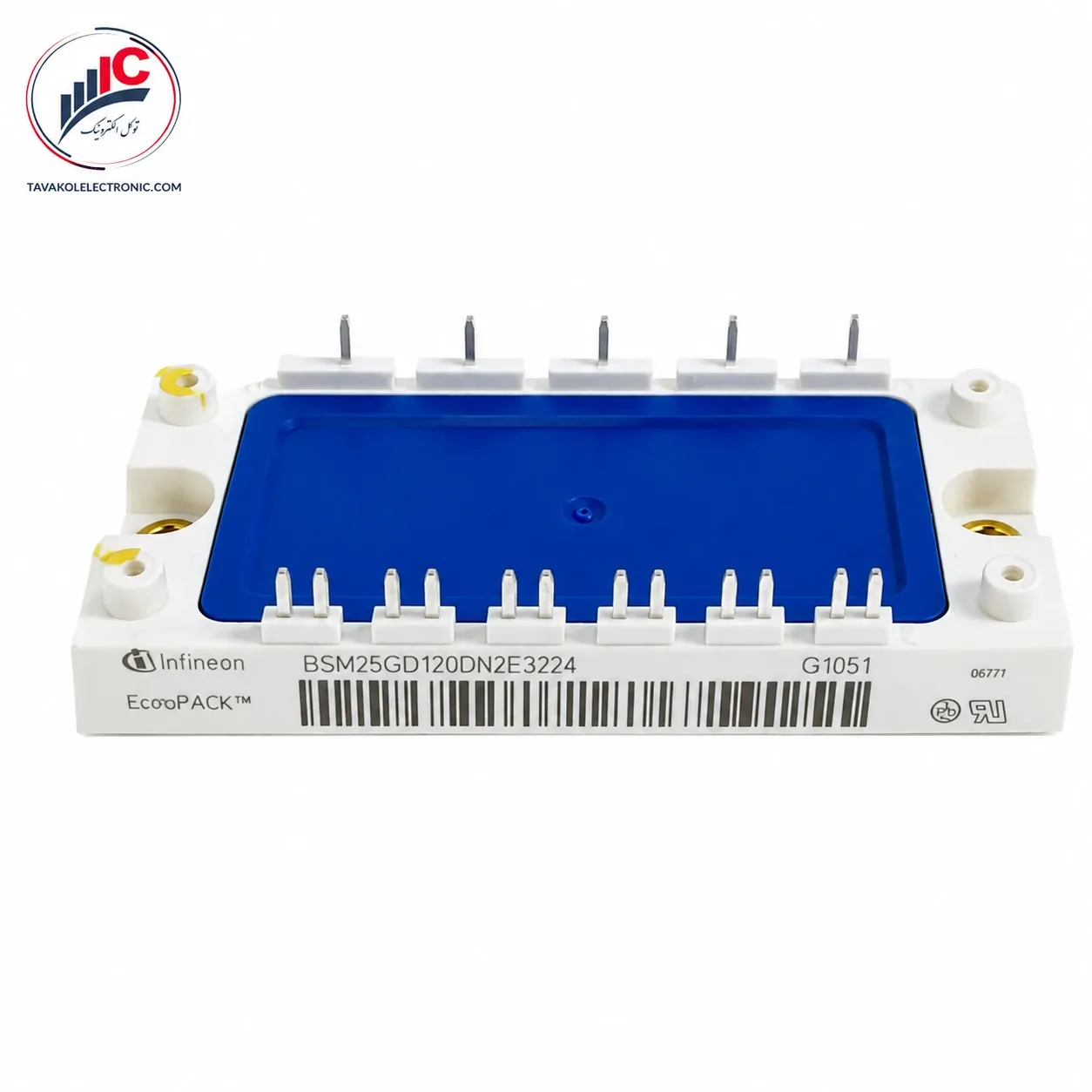

مدل BSM25GD120DN2E3224 یک ماژول شش تایی مجتمع و سفارشیسازی شده از محصولات Infineon آلمان است. این المان با آرایش پل کامل سه فاز در کلاس ولتاژ ۱۲۰۰ ولت و جریان نامی ۲۵ آمپر مهندسی شده است. ویژگی متمایز این پارتنامبر، پکیج اختصاصی اکونوپک 2K است که مقاومت حرارتی و مکانیکی بورد را در شرایط سخت کارگاهی به شدت ارتقا میدهد. اطلاعات فنی این قطعه را در ادامه بررسی کرده و برای خرید آنلاین اقدام نمایید.
| پارامترهای کلیدی تراشه | مقادیر استاندارد سری اکونوپک 2K |
| کد فنی دقیق کالا | BSM25GD120DN2E3224 |
| شرکت سازنده | اینفینئون (Infineon / Eupec) آلمان |
| آرایش مدار قدرت | پل کامل سه فاز خروجی (Six-Pack) |
| نوع پکیج بدنه | اکونوپک 2K (ECONOPACK 2K) |
| ولتاژ معکوس (Vce) | ۱۲۰۰ ولت واقعی |
| جریان نامی مداوم (Ic) | ۲۵ آمپر (دمای ۸۰ درجه) / ۳۵ آمپر (دمای ۲۵ درجه) |
| جریان پیک لحظهای (Icpuls) | ۵۰ آمپر واقعی (تحت شوکهای اول راهاندازی) |
| ولتاژ عایق کفی (Viso) | ۲۵۰۰ ولت متناوب |
پکیج سختکار و ضدلرزش این مدل، خرید آن را برای دستگاههای صنعتی زیر ایدهآل کرده است:
درایوهای فرکانسی پیشرفته: کنترل دور موتورهای سه فاز در خطوط تولید پرامپلیتیود و لرزشی.
تجهیزات اتوماسیون سنگین: استفاده در بردهای کنترل دستگاههای سیانسی (CNC) و بوردهای درایو ماشینآلات تزریق پلاستیک.
سیستمهای پیشرفته UPS: ساخت و تعمیر بخش اینورتر منابع تغذیه بدون وقفه فرکانس بالا.
صنایع تهویه مطبوع کارگاهی: بردهای اینورتر کمپرسورها و سیستمهای سرمایشی سنگین مجهز به کنترلر فاز.
پکیج ارتقایافته اکونوپک 2K: مقاومت بینظیر پایهها در برابر تنشهای حرارتی مداوم (Thermal Cycling) که مانع از قطع شدن اتصالات داخلی چیپ میشود.
دیودهای فریوپلینگ مستقل: مجهز به دیودهای هرزگرد فوقسریع با ساختار بازگشت نرم برای دمپ کامل نوسانات القایی موتور.
صفحه بیسپلیت ایزوله: کفی متالیزه کاملاً عایق تا ولتاژ ۲۵۰۰ ولت با چگالی انتقال حرارت بسیار بالا به هیتسینک.
ساختار داخلی تراشه BSM25GD120DN2E3224 بر پایه فناوری مهار اتلاف هدایتی در فرکانسهای سوئیچینگ متوسط و بالا بنا شده است. این نسخه سفارشی به دلیل امپدانس ورودی بهینه در بخش گیت، با سیگنالهای فرمان استاندارد آپتوکوپلرها به سرعت تحریک شده و کمترین میزان نویز الکترومغناطیسی (EMI) را در مدارهای مجاور ایجاد میکند.
💡 توصیه فنی توکل الکترونیک: پسوند E3224 نشاندهنده آلیاژ خاص پینهای این قطعه برای لحیمکاریهای مستحکم است؛ لذا در زمان تعویض حتماً از قلع مرغوب و هویههای آنتیاستاتیک استفاده کنید. با توجه به کارکرد ۲۵ آمپری قطعه، استفاده از یک لایه بسیار نازک و یکنواخت خمیر سیلیکون سیلیکونی با ضریب انتقال حرارت بالا و سفت کردن همزمان پیچهای طرفین روی هیتسینک آلومینیومی الزامی است.
فروشگاه توکل الکترونیک به عنوان تامینکننده بیواسطه قطعات نیمههادی قدرت در بازار تهران، پارتنامبر استراتژیک و اورجینال BSM25GD120DN2E3224 برند اینفینئون آلمان را با تضمین قطعی اصالت تراشه عرضه میکند. جهت استعلام قیمت روز، موجودی انبار و هماهنگی ارسال به سراسر کشور با کارشناسان ما در مغازه تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
| Part Number | BSM25GD120DN2E3224 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 25A-1200V |
