ماسفت IRFP064N

ویژگی‌ها
Part NumberIRFP064N
پکیجTO-247-3
Channel TypeN-Channel
مشخصات فنیVDS: 55 V, ID: 110 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

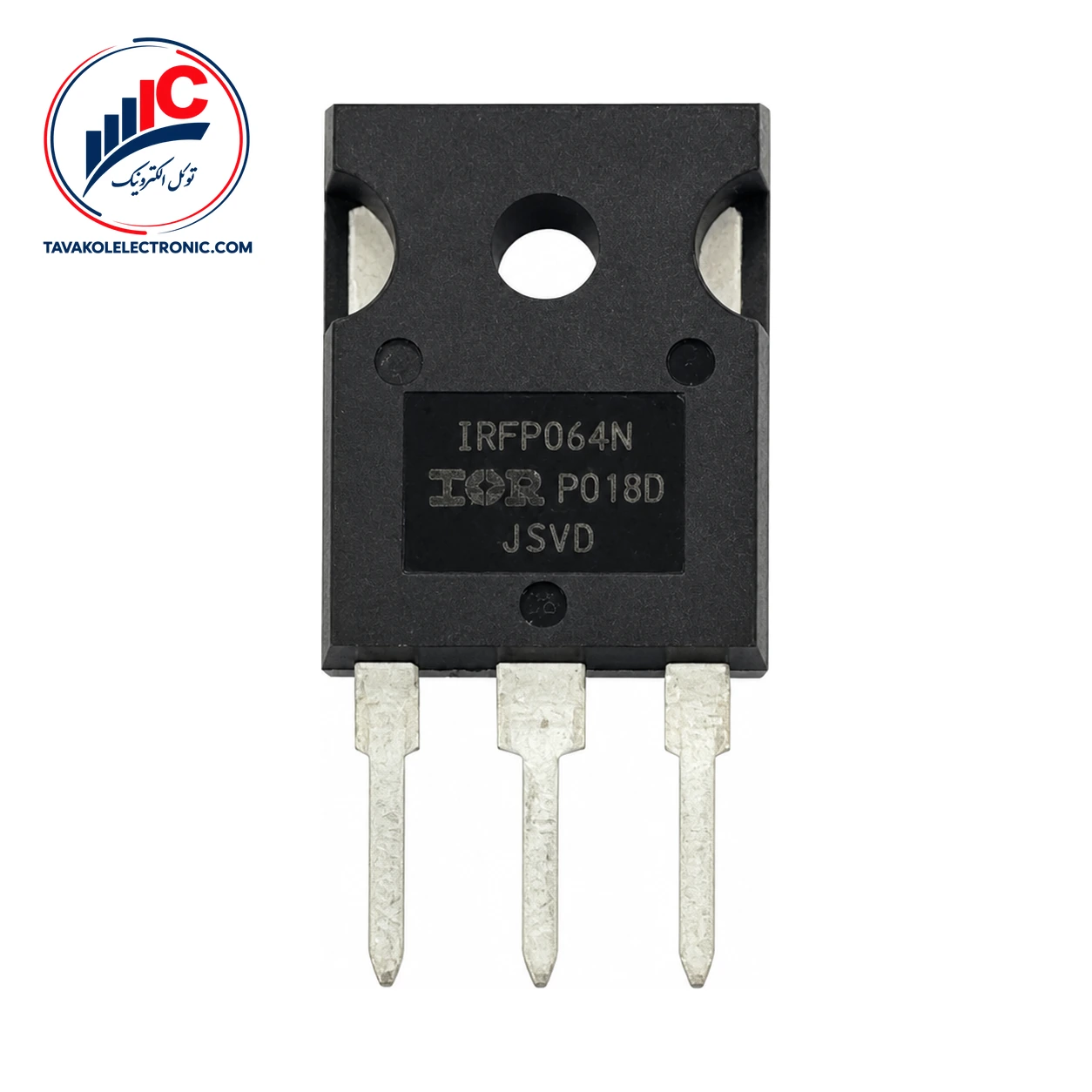

معرفی ماسفت IRFP064N

IRFP064N یک ماسفت کانال N با عملکرد Enhancement است که با نام سازنده INCHANGE عرضه می‌شود. این قطعه در مدارهایی اهمیت دارد که نوع کانال، ولتاژ درین-سورس و مقاومت روشن معیارهای اصلی انتخاب هستند.

در انتخاب این مدل، تطبیق دقیق پارت‌نامبر با قطعه موردنیاز ضروری است. مشخصات ثبت‌شده شامل ولتاژ شکست درین-سورس، ولتاژ آستانه گیت، مقاومت روشن، جریان نشتی و ولتاژ مستقیم دیود است.


مشخصات فنی IRFP064N

ولتاژ شکست درین-سورس حداقل 55 V است و با VGS=0 V و ID=250 μA مشخص شده است. ولتاژ آستانه گیت در بازه 2.0 تا 4.0 V قرار دارد و این بازه با VDS=VGS و ID=250 μA تعریف شده است.

مقاومت روشن درین-سورس حداکثر 8 mΩ در VGS=10 V و ID=59 A اعلام شده است. جریان نشتی درین-سورس حداکثر 25 μA در VDS=55 V و VGS=0 V است. ولتاژ مستقیم دیود نیز حداکثر 1.3 V، با IS=59 A و VGS=0 V، در مشخصات فنی آمده است.

پارامتر مقدار شرایط آزمون
نوع کانال N-channel —
حالت عملکرد Enhancement —
ولتاژ شکست درین-سورس حداقل 55 V VGS=0 V، ID=250 μA
ولتاژ آستانه گیت 2.0 تا 4.0 V VDS=VGS، ID=250 μA
مقاومت روشن درین-سورس حداکثر 8 mΩ VGS=10 V، ID=59 A
جریان نشتی درین-سورس حداکثر 25 μA VDS=55 V، VGS=0 V

نکات انتخاب IRFP064N

مقدار 8 mΩ یک حد حداکثری در شرایط آزمون مشخص‌شده است و نباید بدون توجه به VGS و جریان آزمون، به همه شرایط مدار تعمیم داده شود. همچنین ولتاژ آستانه گیت به‌تنهایی معیار روشن‌شدن کامل قطعه نیست؛ شرایط واقعی مدار و ولتاژ اعمال‌شده به گیت باید جداگانه بررسی شود.

حدود مطلق این مدل شامل حداکثر 55 V برای ولتاژ درین-سورس و ±20 V برای ولتاژ گیت-سورس در Ta=25°C است. حداکثر جریان درین پیوسته 110 A و جریان درین پالسی تکی 390 A، هر دو در Ta=25°C، از حدود مطلق هستند. توان تلفاتی کل نیز 200 W در TC=25°C اعلام شده و حداکثر دمای پیوند کاری 175°C است. این مقادیر نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند.


قیمت و خرید ماسفت IRFP064N

برای خرید ماسفت موردنظر، ابتدا پارت‌نامبر درج‌شده روی سفارش یا برد را با مدل انتخابی تطبیق دهید. توکل الکترونیک فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را ارائه می‌کند و در صورت نیاز، امکان دریافت پیش‌فاکتور نیز وجود دارد.

قیمت و موجودی قطعه ممکن است تغییر کند؛ برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. ضمانت اصالت کالا، ارسال به سراسر کشور و امکان حضور فیزیکی در بازار جمهوری تهران از خدمات اعلام‌شده فروشگاه است.

بررسی پیش از سفارش

پیش از ثبت سفارش، نوع کانال N، ولتاژهای ثبت‌شده، مقاومت روشن و شرایط آزمون را با نیاز مدار مقایسه کنید. اطلاعات مربوط به نصب یا بسته‌بندی در مشخصات موجود ارائه نشده است؛ در صورت اهمیت این موضوع برای مونتاژ، آن را هنگام استعلام از فروشنده بررسی کنید.


سؤالات متداول درباره IRFP064N

IRFP064N چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N با عملکرد Enhancement است و سازنده آن INCHANGE اعلام شده است.

مقاومت روشن این مدل چقدر است؟

مقاومت روشن درین-سورس حداکثر 8 mΩ است و این مقدار در VGS=10 V و ID=59 A مشخص شده است.

آیا جریان 110 A جریان کاری عادی است؟

خیر. مقدار 110 A در دسته حدود مطلق و برای Ta=25°C قرار دارد و نباید به‌عنوان جریان کاری عادی در همه شرایط استفاده شود. جریان پالسی 390 A نیز یک حد مطلق در همان دماست.


جمع‌بندی و ثبت سفارش

IRFP064N یک ماسفت کانال N از نوع Enhancement است که ولتاژ شکست درین-سورس حداقل 55 V و مقاومت روشن حداکثر 8 mΩ در شرایط تعیین‌شده دارد. برای دریافت قیمت، بررسی موجودی، فروش تعدادی یا تأمین شرکتی، پارت‌نامبر و نیاز خرید خود را ارسال کنید تا پیش از سفارش بررسی لازم انجام شود.

توضیحات تکمیلی

Part Number

IRFP064N

پکیج

TO-247-3

Channel Type

N-Channel

مشخصات فنی

VDS: 55 V, ID: 110 A
