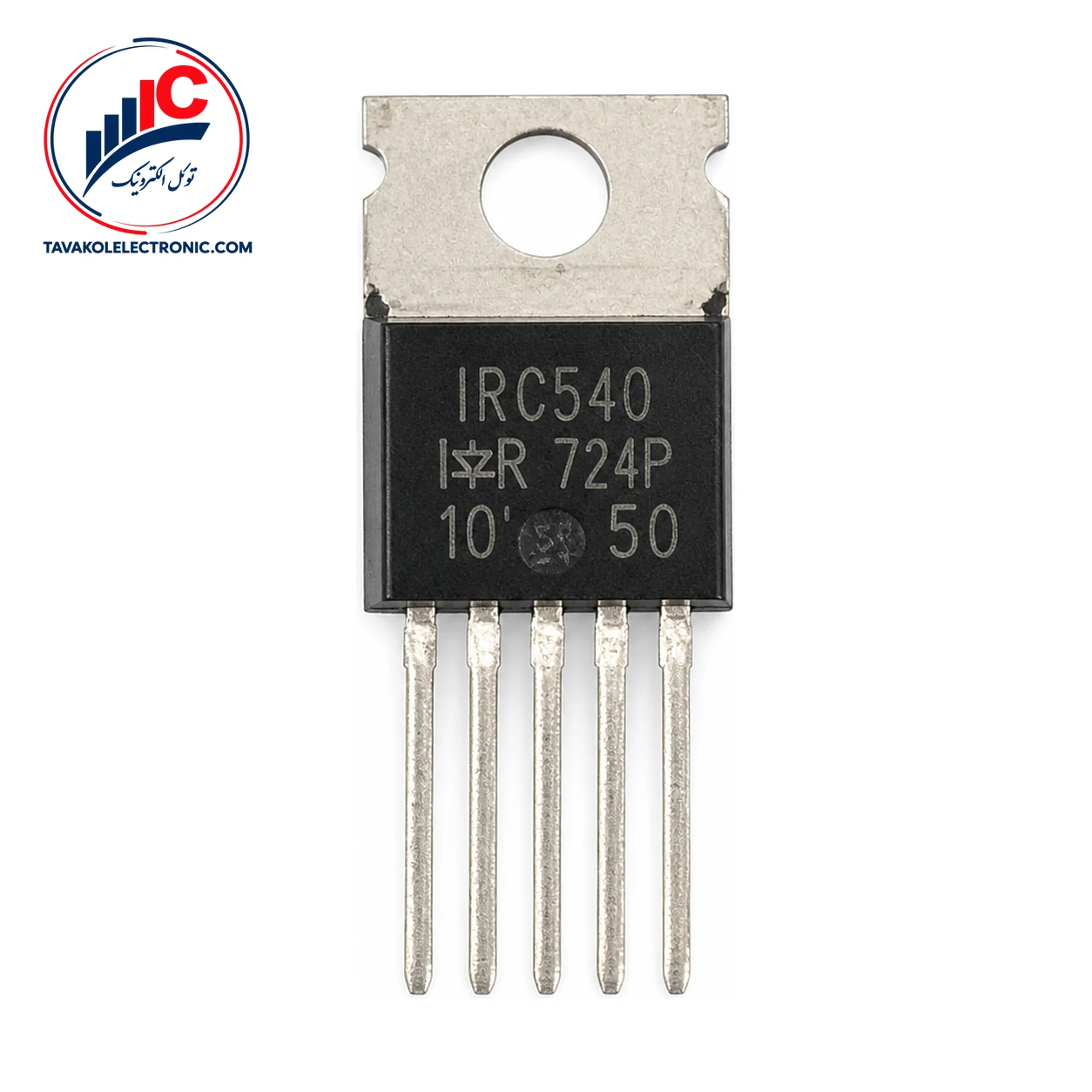

IRC540 یک MOSFET قدرت HEXFET از شرکت International Rectifier است که به قابلیت HEXSense برای سنجش جریان مجهز شده است. این قطعه برای مدارهای کنترل یا حفاظت و کاربردهای سوئیچینگ جریان بالا مناسب است؛ به‌خصوص وقتی مدار علاوه بر کنترل جریان، به دریافت اطلاعاتی از جریان عبوری هم نیاز دارد.
پکیج این قطعه TO-220 HexSense است. هنگام انتخاب، تطبیق شماره فنی، نوع پکیج و نیاز مدار اهمیت دارد. قابلیت سنجش جریان، مقاومت روشن، ولتاژ شکست و مشخصات گیت از جمله مواردی هستند که باید در بررسی اولیه دیده شوند.
| پارامتر | مقدار و شرایط آزمون |
|---|---|
| نوع قطعه | MOSFET قدرت HEXFET با سنجش جریان HEXSense |
| پکیج | TO-220 HexSense |
| ولتاژ شکست درین به سورس | حداقل 100 V، در VGS=0 V و ID=250 µA |
| مقاومت روشن استاتیک | حداکثر 0.077 Ω، در VGS=10 V و ID=17 A |
| ولتاژ آستانه گیت | حداقل 2.0 V تا حداکثر 4.0 V |
| نسبت سنجش جریان | حداقل 2550 تا حداکثر 2810، در ID=29 A و VGS=10 V |
حداقل ترارسانایی متقابل مستقیم 5.8 S در VDS=10 V و ID=17 A مشخص شده است. حداکثر جریان نشتی درین به سورس نیز 25 µA است که در VDS=100 V و VGS=0 V اندازه‌گیری شده است. حداکثر شارژ کل گیت 69 nC در جریان درین 29 A اعلام شده و زمان خیز معمول 77 ns در شرایط VDD=50 V، ID=29 A، RG=9.1 Ω و RD=1.7 Ω به دست آمده است.
جریان پیوسته 28 A در دمای بدنه 25°C و 20 A در دمای بدنه 100°C، هر دو در رده حداکثر مطلق قرار دارند. جریان پالسی 110 A نیز یک رتبه‌بندی پالسی تکرارشونده است که عرض پالس آن با حداکثر دمای پیوند محدود میشود؛ بنابراین این اعداد نباید به‌عنوان جریان کاری عادی یا ظرفیت تضمین‌شده در هر مدار در نظر گرفته شوند.
حداکثر مطلق ولتاژ گیت به سورس ±20 V است. محدوده دمای کاری پیوند در بخش حدود مطلق از −55°C تا +175°C اعلام شده و توان تلفاتی حداکثر 150 W در دمای بدنه 25°C است. این حدود به شرایط نصب، دفع گرما، درایو گیت و وضعیت واقعی بار وابسته‌اند و باید در طراحی نهایی جداگانه بررسی شوند.
برای استعلام قیمت و موجودی روز IRC540 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور نیز از خدمات قابل استفاده هنگام تهیه قطعه است.
برای ثبت درخواست خرید ماسفت، شماره فنی و تعداد موردنیاز را اعلام کنید تا وضعیت موجودی و قیمت بررسی شود. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم می‌کند.
این قطعه یک MOSFET قدرت HEXFET با قابلیت HEXSense برای سنجش جریان است و برای مدارهای کنترل یا حفاظت و سوئیچینگ جریان بالا کاربرد دارد.
پکیج آن TO-220 HexSense است. پیش از ثبت سفارش، شماره فنی و نوع پکیج موردنیاز مدار را با قطعه انتخابی تطبیق دهید.
خیر. جریان‌های پیوسته 28 A و 20 A و جریان پالسی 110 A در بخش حداکثر مطلق قرار دارند و باید فقط با توجه به شرایط اعلام‌شده، محدودیت‌های حرارتی و طراحی واقعی مدار تفسیر شوند.
IRC540 با ساختار HEXFET، قابلیت سنجش جریان HEXSense، پکیج TO-220 HexSense و مجموعه‌ای از مشخصات الکتریکی مشخص، برای بررسی در طراحی‌های سوئیچینگ جریان بالا گزینه‌ای قابل توجه است. برای انتخاب نهایی، شرایط گیت، مقاومت روشن، نیاز سنجش جریان و حدود حرارتی مدار را با اطلاعات قطعه مقایسه کنید. برای استعلام قیمت، موجودی و ثبت سفارش IRC540، شماره فنی و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | IRC540 |
|---|---|
| پکیج | TO-220-5 |
| مشخصات فنی | VDS: 100 V, ID: 28 A |
ماسفت IRC540
