ماسفت IRFBG30

ویژگی‌ها
Part NumberIRFBG30
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V, ID: 3.1 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

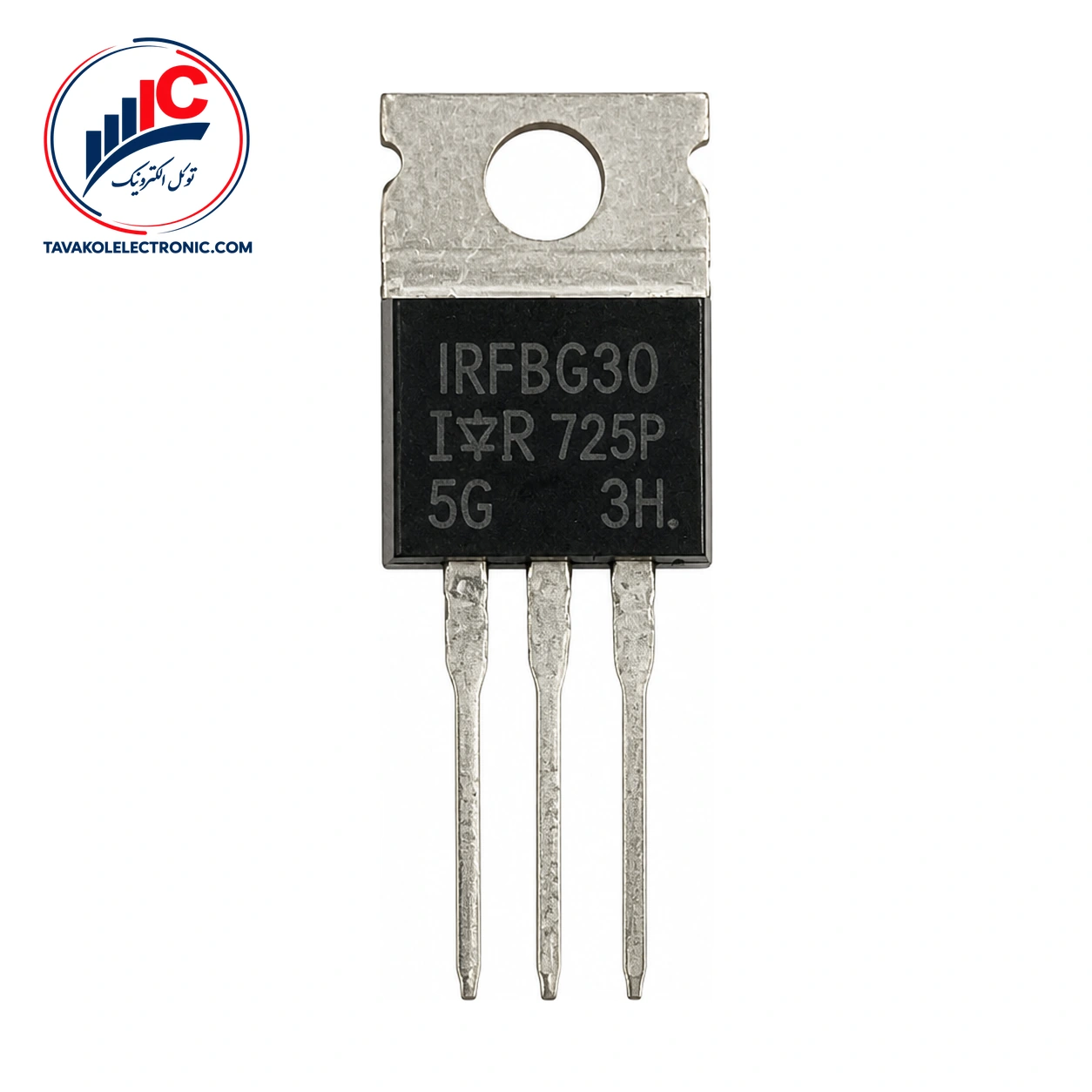

معرفی ماسفت IRFBG30

IRFBG30 یک ماسفت کانال N از Vishay / Siliconix است که برای طبقات PFC، منابع تغذیه و کاربردهای سوئیچینگ مشخص شده است. این قطعه در پکیج TO-220C عرضه می‌شود.

ولتاژ شکست درین-سورس BVDSS این قطعه حداقل 1000 V است. این مقدار در شرایط VGS=0 V، جریان ID برابر 0.25 mA و دمای بدنه TC=25°C مشخص شده است.

عبارت «انواع ماسفت» برای مقایسه قطعات این خانواده مفید است؛ بااین‌حال، انتخاب نهایی باید بر اساس ولتاژ مدار، جریان، مقاومت حالت روشن، پکیج و نحوه راه‌اندازی گیت انجام شود.


مشخصات فنی IRFBG30

مهم‌ترین مشخصات این ماسفت در جدول زیر آمده است.

پارامتر مقدار شرایط آزمون
نوع قطعه ماسفت کانال N —
پکیج TO-220C —
ولتاژ شکست BVDSS حداقل 1000 V VGS=0 V، ID=0.25 mA، TC=25°C
ولتاژ آستانه VGS(th) حداقل 2.0 تا حداکثر 4.0 V VDS=VGS، ID=0.25 mA، TC=25°C
مقاومت RDS(on) حداکثر 5 Ω VGS=10 V، ID=1.9 A، TC=25°C
ولتاژ مستقیم دیود VSDF حداکثر 1.8 V ISD=3.1 A، VGS=0 V، TC=25°C

پایه‌های IRFBG30 در پکیج TO-220C

در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از مونتاژ، جهت قطعه و شماره پایه‌ها را با برد و طراحی مکانیکی تطبیق دهید.

حدود مجاز و شرایط انتخاب

ولتاژ درین-سورس 1000 V و ولتاژ گیت-سورس ±20 V، هر دو مقدار حداکثر مجاز هستند. جریان پیوسته نیز در محدوده حداکثر مجاز، 3.1 A در Tc=25°C و 2.0 A در Tc=100°C است. جریان پالسی تک‌پالس 12 A و محدوده دمای پیوند کاری -55 تا 150°C اعلام شده است.


کاربردهای ماسفت در مدار

این قطعه برای طبقات PFC، منابع تغذیه و کاربردهای سوئیچینگ مشخص شده است. مقاومت RDS(on) حداکثر 5 Ω در VGS=10 V و ID=1.9 A، یکی از پارامترهای مهم هنگام مقایسه تلفات هدایتی است.

جریان نشتی گیت IGSS حداکثر ±0.1 μA است؛ این مشخصه در VGS=±20 V، VDS=0 V و TC=25°C اندازه‌گیری شده است. جریان نشتی درین-سورس IDSS نیز حداکثر 100 μA در VDS=1000 V و Tj=25°C، یا حداکثر 500 μA در VDS=800 V و Tj=125°C مشخص شده است.


خرید و استعلام قیمت IRFBG30

برای استعلام قیمت و موجودی روز IRFBG30 با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از سفارش، پارت‌نامبر و پکیج TO-220C را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را دارد و در بازار جمهوری تهران نیز حضور فیزیکی دارد.


سؤالات متداول درباره این ماسفت

این قطعه چه نوع ماسفتی است؟

یک ماسفت کانال N است که برای طبقات PFC، منابع تغذیه و کاربردهای سوئیچینگ مشخص شده است.

پکیج و ترتیب پایه‌ها چیست؟

پکیج TO-220C است. در این پکیج، پایه 1 گیت، پایه 2 درین و پایه 3 سورس قرار دارد.

آیا جریان 3.1 A مقدار کاری قطعه است؟

خیر. مقدار 3.1 A جریان پیوسته در محدوده حداکثر مجاز و در Tc=25°C است. مقدار 2.0 A نیز برای Tc=100°C به‌عنوان حد مجاز ذکر شده است.


جمع‌بندی و سفارش IRFBG30

این ماسفت کانال N با پکیج TO-220C، ولتاژ شکست درین-سورس حداقل 1000 V و کاربرد مشخص در PFC، منابع تغذیه و مدارهای سوئیچینگ عرضه می‌شود. پیش از خرید، ترتیب پایه‌ها، شرایط آزمون پارامترها و حدود مجاز را با نیاز مدار مقایسه کنید. برای استعلام قیمت، موجودی روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFBG30

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V, ID: 3.1 A
