ماژول IGBT سمیکرون مدل SKM300GAR122D

توضیحات

معرفی محصول

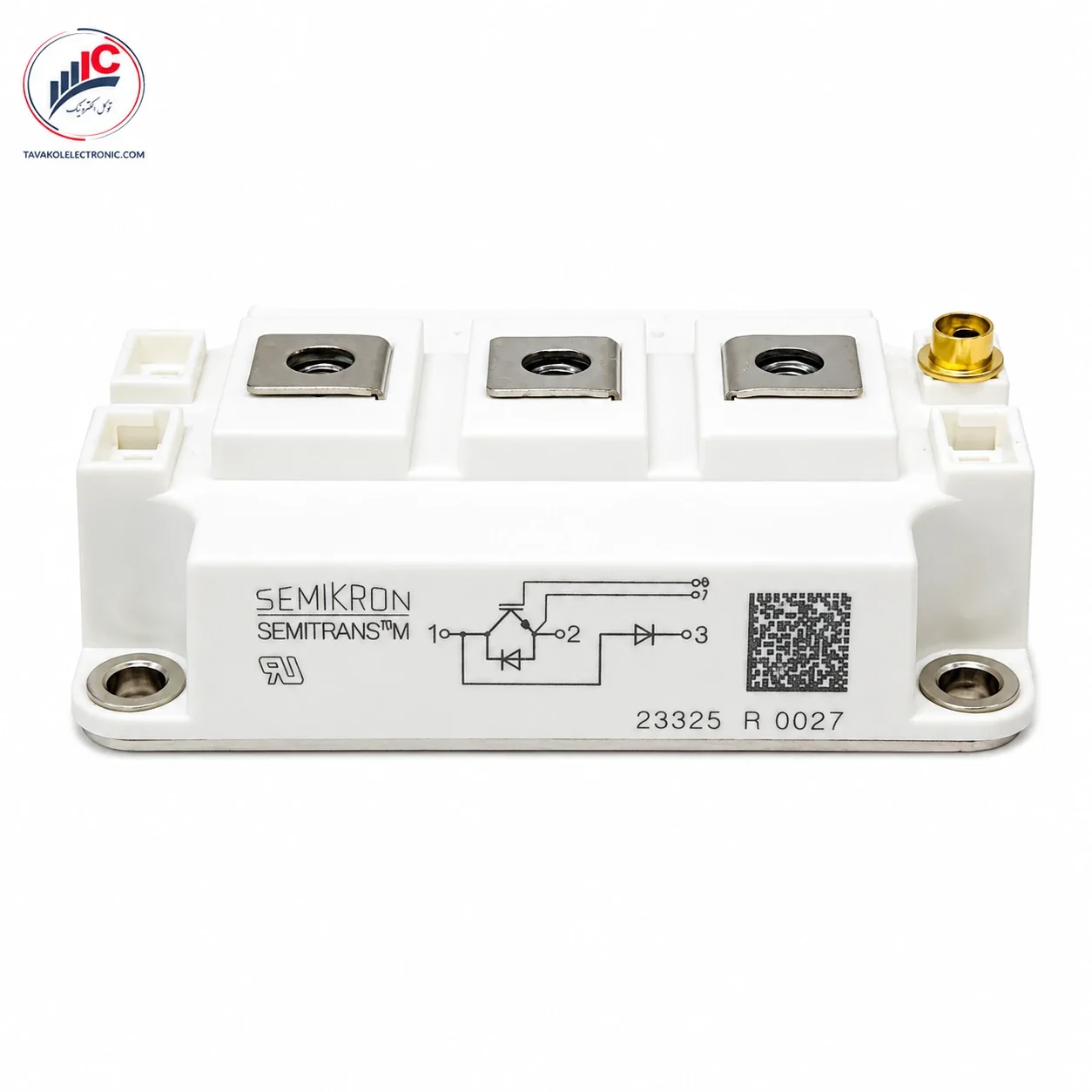

SKM300GAR122D یک ماژول IGBT قدرت از برند SEMIKRON با توپولوژی GAR است که برای مدارهای چاپر و سوئیچینگ توان در تجهیزات صنعتی طراحی شده است. ساختار GAR با ماژول‌های نیم‌پل GB متفاوت است و از یک IGBT قدرت به همراه دیود معکوس و دیود سری در آرایش اختصاصی استفاده می‌کند.

این محصول در خانواده قدیمی SEMITRANS قرار می‌گیرد و برای تعمیر دستگاه‌هایی مناسب است که دقیقاً همین پارت‌نامبر، پین‌آوت و جهت مدار داخلی را به‌کار می‌برند. مدل 122D در فهرست قطعات قدیمی SEMIKRON ثبت شده و مدل 123D به‌عنوان نسخه جدیدتر همان خانواده معرفی شده است؛ بااین‌حال، این موضوع به معنی جایگزینی مستقیم و بدون بررسی نیست.

SKM300GAR122D در کلاس ولتاژی 1200 ولت قرار دارد و در بازار قطعات قدرت در رده ماژول‌های جریان بالا شناخته می‌شود. مقدار دقیق جریان مجاز به دمای کیس، هیت‌سینک، فرکانس سوئیچینگ و نسخه ساخت قطعه وابسته است و نباید فقط از عدد 300 داخل پارت‌نامبر نتیجه‌گیری شود.

این ماژول برای خریدارانی مناسب است که به‌دنبال قطعه جایگزین برای برد قدرت قدیمی، چاپر DC، درایو صنعتی یا تجهیزات دارای مدار GAR هستند. پیش از خرید باید نوشته روی لیبل، دیاگرام روی بدنه و محل پایه‌های فرمان با ماژول قبلی تطبیق داده شود.

برای خرید SKM300GAR122D، استعلام قیمت و بررسی موجودی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم SKM300GAR122D

• ساختار IGBT Chopper Module برای مدارهای کنترل توان
• توپولوژی اختصاصی GAR و متفاوت با نیم‌پل GB
• کلاس ولتاژی 1200 ولت برای تجهیزات صنعتی
• مناسب تعمیر تجهیزات قدیمی مبتنی بر ماژول‌های SEMITRANS
• ساختار کم‌اندوکتانس در خانواده مرجع
• بیس‌پلیت ایزوله برای نصب روی هیت‌سینک
• استفاده از دیودهای سریع در ساختار خانواده
• قابلیت بررسی برای مدارهای دارای باس DC
• مناسب خریداران تخصصی و تعمیرکاران برد قدرت
• نیازمند تطبیق کامل گیت‌درایور و پین‌آوت

کاربردهای صنعتی

SKM300GAR122D برای تجهیزاتی قابل بررسی است که در بخش قدرت آن‌ها از ساختار GAR استفاده شده باشد:

• مدارهای چاپر DC
• کنترل انرژی باس DC
• مدارهای ترمز و بازیابی انرژی
• درایوهای صنعتی قدیمی
• UPS و مبدل‌های قدرت
• منابع تغذیه صنعتی
• تجهیزات اتوماسیون سنگین
• تعمیر بردهای قدرت و اینورتر

دیتاشیت خانواده نزدیک، کاربرد این سری را در سوئیچینگ قدرت، درایوهای اینورتر AC و UPS معرفی می‌کند. مدل GAR به دلیل آرایش داخلی خود باید فقط در مداری استفاده شود که برای همین توپولوژی طراحی شده باشد.

• برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

  جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت  SEMIKRON  مراجعه نمایید

تفاوت مدل اصلی با SKM300GAR123D

مدل SKM300GAR123D یک نسخه نزدیک و جدیدتر از خانواده محصول است، اما نباید بدون بررسی به‌عنوان جایگزین قطعی معرفی شود. فهرست Cross Reference شرکت، 122D را در گروه نسخه‌های قدیمی و 123D را در گروه مدل‌های بعدی قرار می‌دهد و درباره تطبیق گیت‌درایور هشدار می‌دهد.

تفاوت احتمالی این دو نسخه می‌تواند شامل موارد زیر باشد:

• نسل چیپ IGBT
• تلفات هدایتی و سوئیچینگ
• مقدار مقاومت گیت مناسب
• رفتار اتصال کوتاه
• مشخصات دیود داخلی
• شرایط حرارتی و جریان مجاز

بنابراین تمرکز خرید باید روی SKM300GAR122D باقی بماند و مدل 123D فقط پس از بررسی نقشه مدار و شرایط درایو پیشنهاد شود.

نکات مهم قبل از خرید SKM300GAR122D

پیش از سفارش این موارد را کنترل کنید:

• کد کامل روی قطعه و وجود عدد 122D
• حروف GAR و جهت مدار داخلی
• برند و سری درج‌شده روی لیبل
• ترمینال‌های قدرت 1، 2 و 3
• پایه‌های گیت و امیتر
• ولتاژ باس DC دستگاه
• جریان واقعی بار
• ولتاژ روشن و خاموش گیت
• مقاومت گیت نصب‌شده روی برد
• مدار حفاظت Desaturation
• ابعاد بدنه و محل پیچ‌های نصب
• علت خرابی قطعه قبلی

شباهت ظاهری مدل‌های GAR، GAL و GB برای جایگزینی کافی نیست. تفاوت یک حرف در پارت‌نامبر می‌تواند جهت دیود، موقعیت IGBT و اتصال ترمینال‌ها را تغییر دهد.

اطلاعات فنی قابل اتکا

در دیتاشیت مدل مرجع 123D، جریان مبنای آزمون 200 آمپر، حداکثر جریان 300 آمپر در دمای کیس 25 درجه و VCES برابر 1200 ولت اعلام شده است؛ این مقادیر فقط برای شناخت خانواده هستند و نباید به‌عنوان مشخصات قطعی نسخه 122D ثبت شوند.

نکات نصب و جایگزینی

پیش از نصب SKM300GAR122D، سطح هیت‌سینک باید صاف، تمیز و بدون باقی‌مانده خمیر حرارتی قبلی باشد. خمیر حرارتی را به‌صورت لایه‌ای نازک و یکنواخت استفاده کنید و پیچ‌های نصب را مرحله‌ای و متقارن ببندید.

قبل از راه‌اندازی، این بخش‌ها بررسی شوند:

• گیت‌درایور و منبع تغذیه ایزوله
• مقاومت‌های گیت
• مدار حفاظت اتصال کوتاه
• خازن‌های DC Link
• مدار پیش‌شارژ
• اسنابر و فیوزهای قدرت
• دیودها و قطعات مسیر چاپر
• اتصال کوتاه احتمالی بار
• عملکرد فن و هیت‌سینک

هنگام حمل و نصب نیز رعایت اصول ESD ضروری است.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با تمرکز بر تأمین قطعات الکترونیک قدرت، امکان بررسی پارت‌نامبر و تفاوت مدل‌های نزدیک را پیش از خرید فراهم می‌کند.

• مشاوره برای تطبیق کد 122D
• بررسی تفاوت GAR با GAL و GB
• امکان بررسی لیبل و مدار چاپ‌شده روی قطعه
• تأمین ماژول‌های قدیمی و کمیاب صنعتی
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال
• کاهش احتمال خرید مدل ناسازگار

برای استعلام قیمت و موجودی SKM300GAR122D با واحد فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول چه نوع قطعه‌ای است؟

یک ماژول چاپر IGBT با توپولوژی GAR است که از IGBT قدرت و دیودهای داخلی در آرایش اختصاصی تشکیل شده است.

آیا این مدل یک ماژول نیم‌پل است؟

خیر. ساختار GAR با نیم‌پل GB تفاوت دارد و ترمینال‌بندی آن نیز یکسان نیست.

ولتاژ محصول چقدر است؟

این قطعه در خانواده 1200 ولت SEMIKRON قرار می‌گیرد. جریان دقیق باید با دیتاشیت یا لیبل نسخه اصلی تأیید شود.

آیا مدل 123D جایگزین مستقیم است؟

خیر. مدل 123D نسخه نزدیک و جدیدتر خانواده است، اما پیش از جایگزینی باید گیت‌درایور، پین‌آوت و شرایط سوئیچینگ بررسی شوند.

تفاوت GAR و GAL چیست؟

در این دو ساختار، موقعیت IGBT و دیود سری نسبت به ترمینال‌های قدرت متفاوت است. به همین دلیل جایگزینی آن‌ها بدون تغییر مدار امکان‌پذیر نیست.

قبل از تعویض چه بخش‌هایی بررسی شوند؟

گیت‌درایور، خازن DC Link، مدار پیش‌شارژ، اسنابر، دیودهای مسیر قدرت و سیستم خنک‌کاری باید بررسی شوند.
