توضیحات

بررسی تخصصی، مشخصات و خرید PM20CSJ060

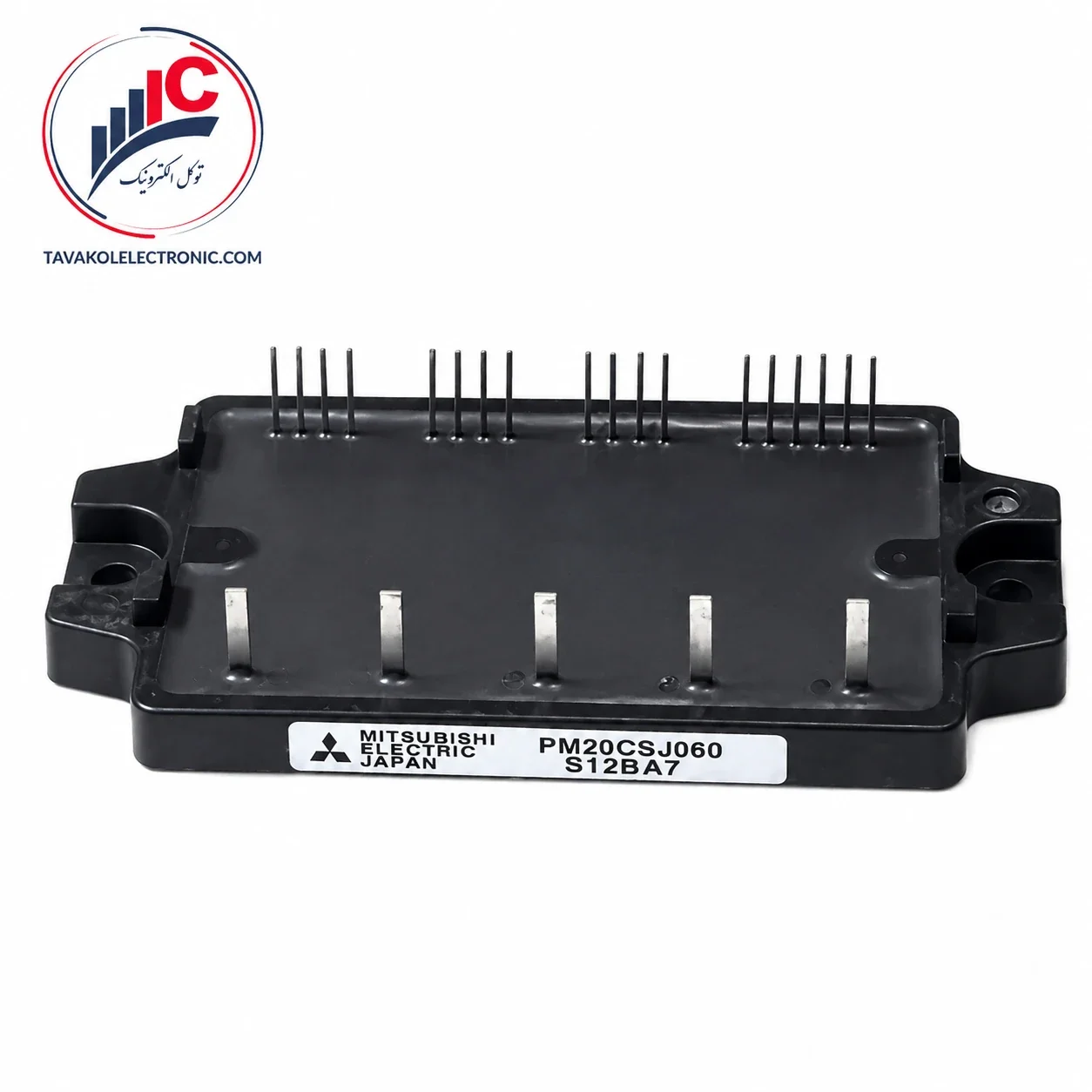

سیستم‌های اتوماسیون پیشرفته و کنترلرهای توان امروزی نیازمند قطعاتی هستند که علاوه بر راندمان بالا، ایمنی مدار را نیز در شرایط سخت کاری تضمین کنند. شرکت میتسوبیشی الکتریک (Mitsubishi Electric) با ارائه ماژول‌های هوشمند قدرت (Intelligent Power Modules) توانسته است به این نیاز صنعتی پاسخی قطعی دهد. مدل PM20CSJ060 یکی از کاربردی‌ترین قطعات این خانواده است که با پکیج کاملاً عایق‌بندی شده (Insulated Package) و طراحی کفی تخت (Flat-Base Type) تولید و عرضه شده است.

این ماژول پیشرفته در ساختار داخلی خود به مدارهای کنترل یکپارچه‌ای مجهز است که وظیفه درایو کردن گیت (Gate Drive) سوئیچ‌های قدرت IGBT و دیودهای هرزگرد را به بهینه‌ترین شکل ممکن بر عهده دارند. علاوه بر بخش درایور، این قطعه دارای یک منطق حفاظتی (Protection Logic) کامل است که ماژول را در برابر خطراتی نظیر اتصال کوتاه (Short Circuit)، اضافه جریان (Over Current)، افزایش بیش از حد دما (Over Temperature) و افت ولتاژ (Under Voltage) به صورت خودکار محافظت می‌کند. بر اساس اطلاعات کاتالوگ شرکت سازنده، این قطعه مشخصاً برای کاربردهای سوئیچینگ توان در فرکانس‌هایی تا سقف ۲۰ کیلوهرتز (20kHz) طراحی شده است.

جدول مشخصات فنی و مقادیر مرزی

برای بررسی دقیق پارامترهای مهندسی پارت‌نامبر PM20CSJ060 ، داده‌های کلیدی این محصول بر اساس مقادیر حداکثری و نامی (در دمای ۲۵ درجه سانتی‌گراد) در جدول استاندارد زیر استخراج و سازماندهی شده است:

کاربردهای صنعتی در سیستم‌های اتوماسیون

استفاده از ماژول PM20CSJ060 به دلیل یکپارچگی بالا و مدارهای حفاظتی دقیق، باعث کاهش پیچیدگی طراحی و افزایش پایداری سیستم نهایی می‌شود. این قطعه به طور گسترده در تجهیزات و ماشین‌آلات زیر کاربرد دارد:

• نصب در انواع اینورترهای صنعتی (Inverters) جهت کنترل دور موتور.

• کاربرد در معماری منابع تغذیه بدون وقفه (UPS) برای تضمین پایداری جریان.

• استفاده در سیستم‌های سروو و کنترل حرکت (Motion/Servo Control).

• بهره‌گیری در طراحی و تولید منابع تغذیه (Power Supplies) با بازدهی بالا.

تضمین اصالت PM20CSJ060 در فروشگاه توکل الکترونیک

درایوهای موتور و سیستم‌های سوئیچینگ صنعتی نیازمند قطعاتی با بالاترین سطح قابلیت اطمینان هستند. استفاده از قطعات متفرقه یا کپی در کلاس IPM می‌تواند به دلیل عدم عملکرد صحیح سنسورهای حفاظتی داخلی، خسارات سنگینی به بردهای کنترلی و موتورها وارد کند.

فروشگاه توکل الکترونیک با سال‌ها تجربه در تأمین تخصصی قطعات اتوماسیون صنعتی، اصالت صد در صدی ماژول PM20CSJ060 ساخت برند میتسوبیشی را تضمین می‌نماید. ما این قطعات را با اطمینان کامل از سلامت فیزیکی و اصالت کالا در اختیار صنعتگران و مهندسان قرار می‌دهیم. جهت استعلام قیمت روز، دریافت مشاوره فنی و ثبت سفارش، می‌توانید با کارشناسان فروش ما در ارتباط باشید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

سوالات متداول متقاضیان (FAQ)

۱. سطح ولتاژ و جریان نامی در ماژول PM20CSJ060 چقدر است؟ ترانزیستورهای IGBT داخلی این قطعه برای کار در ولتاژ حداکثر ۶۰۰ ولت طراحی شده‌اند و قادرند جریان مداوم ۲۰ آمپر (و در شرایط پیک لحظه‌ای تا ۴۰ آمپر) را از خود عبور دهند.

۲. مدارهای حفاظتی این ماژول در برابر چه خطاهایی فعال می‌شوند؟ سیستم حفاظتی این قطعه قابلیت تشخیص و واکنش در برابر خطای اتصال کوتاه (SC)، اضافه جریان با نقطه تریپ نامی ۳۸ آمپر (OC)، افزایش شدید حرارت با نقطه تریپ نامی ۱۱۰ درجه سانتی‌گراد (OT) و همچنین افت ولتاژ مدار فرمان (UV) را دارا می‌باشد.

۳. ولتاژ تغذیه لازم برای راه‌اندازی بخش کنترل (درایور) چند ولت است؟ برای عملکرد صحیح بخش کنترل و مدارهای حفاظتی، این ماژول به ولتاژ تغذیه مستقیمی در محدوده ۱۳٫۵ تا ۱۶٫۵ ولت نیاز دارد که مقدار ایده‌آل و توصیه‌شده برای آن ۱۵ ولت است.

۴. حداکثر فرکانس کاری PM20CSJ060 مجاز برای سوئیچینگ این ماژول چقدر تعیین شده است؟ بر اساس مستندات طراحی میتسوبیشی الکتریک، این ماژول برای مدارات سوئیچینگ توان با فرکانس‌های ورودی در محدوده ۵ تا ۲۰ کیلوهرتز (20kHz) کاملاً بهینه‌سازی شده است.
