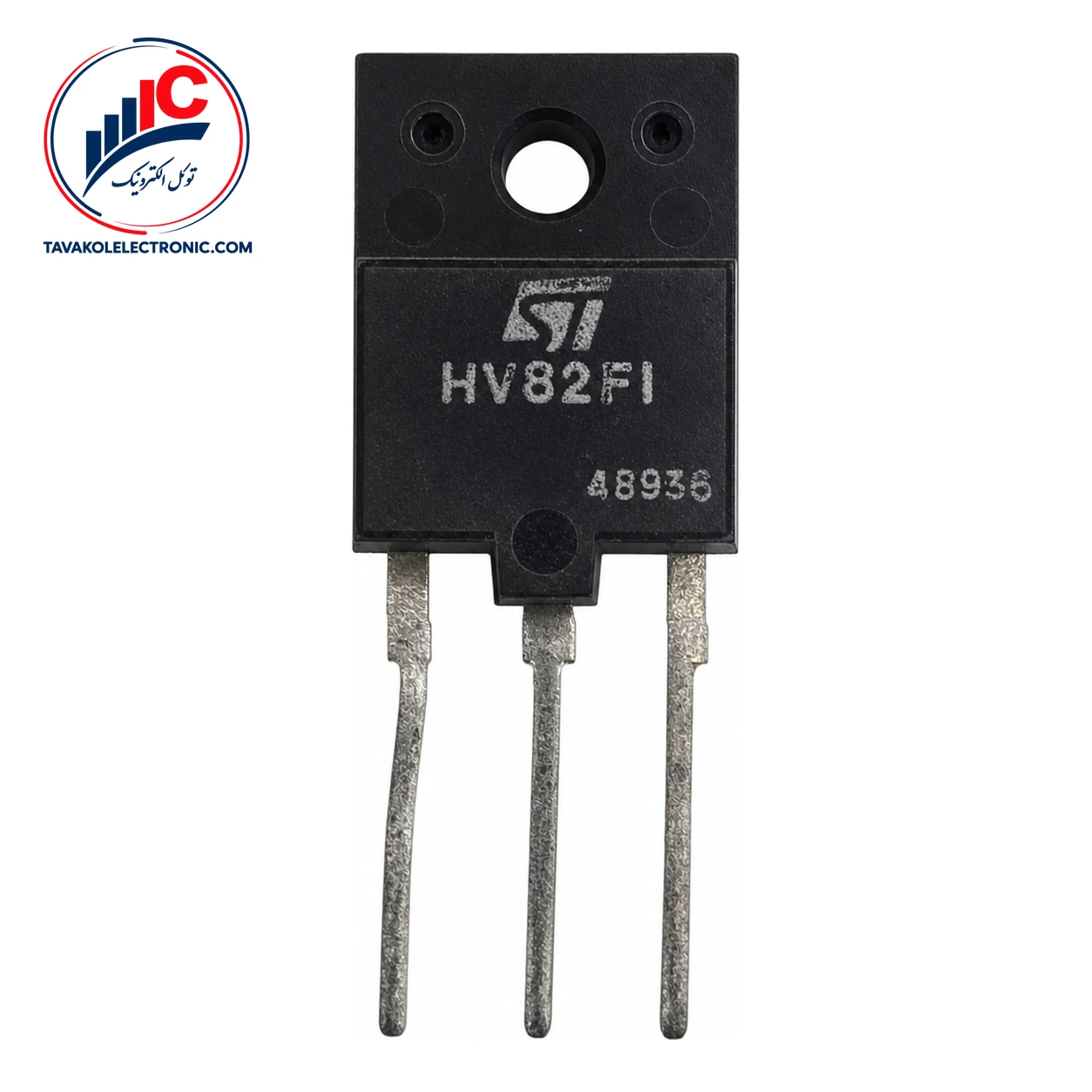

STHV82FI محصول STMicroelectronics و یک ترانزیستور قدرت MOS از نوع N-channel و enhancement-mode است. این قطعه برای مدارهایی در نظر گرفته میشود که سوئیچینگ جریان بالا و سرعت بالا در آن‌ها اهمیت دارد. خانواده این محصول در منابع تغذیه سوئیچینگ (SMPS)، روشنایی مصرفی و صنعتی، اینورترهای DC-AC تجهیزات جوشکاری و سیستم‌های UPS کاربرد دارد.
برای انتخاب این ماسفت، بررسی هم‌زمان ولتاژ، جریان، مقاومت روشن، شرایط درایو گیت و دفع حرارت اهمیت دارد. پکیج و روش نصب در اطلاعات فنی موجود برای این قطعه مشخص نشده است؛ بنابراین تطبیق شکل فیزیکی نمونه پیش از ثبت سفارش ضروری است.
ولتاژ شکست درین-سورس این قطعه حداقل 800 V است و این مقدار در ID = 250 µA و VGS = 0 اندازه‌گیری شده است. مقاومت روشن استاتیک در VGS = 10 V و ID = 2.5 A، مقدار معمولی 1.65 Ω و حداکثر 2 Ω دارد. در دمای بدنه Tc = 100°C، مقدار حداکثر مقاومت روشن به 4 Ω می‌رسد.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel، enhancement-mode |
| ولتاژ شکست درین-سورس | حداقل 800 V؛ ID = 250 µA، VGS = 0 |
| مقاومت روشن استاتیک | 1.65 Ω معمولی، 2 Ω حداکثر؛ VGS = 10 V، ID = 2.5 A |
| جریان در حالت روشن | 5.5 A؛ VGS = 10 V و شرط مشخص‌شده برای VDS |
| زمان روشن‌شدن | 50 ns معمولی، 65 ns حداکثر |
جریان در حالت روشن 5.5 A است؛ این مقدار با VGS = 10 V و شرط VDS > ID(on) × RDS(on)max ارائه شده است. ولتاژ آستانه گیت نیز در VDS = VGS و ID = 250 µA، حداقل 2 V، معمولی 3 V و حداکثر 4 V اعلام شده است. این مقادیر آستانه، جایگزین ولتاژ پیشنهادی درایو گیت نیستند.
برای ارزیابی رفتار سوئیچینگ، ظرفیت ورودی 1190 pF معمولی و 1450 pF حداکثر در VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده است. زمان روشن‌شدن 50 ns معمولی و 65 ns حداکثر، در VDD = 400 V، ID = 2.5 A، RG = 50 Ω و VGS = 10 V به‌دست آمده است.
بار کل گیت 75 nC معمولی و 95 nC حداکثر است؛ این مقادیر در VDD = 500 V، ID = 6 A و VGS = 10 V تعیین شده‌اند. همچنین ترارسانایی مستقیم 2 S حداقل و 4 S معمولی، در ID = 2.5 A و شرط مشخص‌شده برای VDS است. این اطلاعات برای بررسی نیاز درایور گیت و طراحی مدار سوئیچینگ مفید هستند.
ولتاژ درین-سورس 800 V با VGS = 0، به‌عنوان حداکثر مطلق اعلام شده است. جریان درین پیوسته حداکثر مطلق 3.6 A در Tc = 25°C و 2.3 A در Tc = 100°C است. توان تلفاتی کل حداکثر مطلق در Tc = 25°C برابر 60 W و حداکثر دمای پیوند کاری 150°C است. این اعداد حد مجاز هستند و نباید به‌عنوان شرایط کار عادی یا نقطه طراحی مستقل در نظر گرفته شوند.
برای مقایسه انواع ماسفت، بهتر است ولتاژ شکست، مقاومت روشن، بار گیت، زمان سوئیچینگ و شرایط حرارتی مدار را کنار هم بررسی کنید. نبود اطلاعات پکیج در داده‌های موجود، اهمیت تطبیق قطعه فیزیکی با نمونه موردنیاز را بیشتر می‌کند.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور از خدمات قابل ارائه فروشگاه است.
این ماسفت قدرت N-channel با ولتاژ شکست حداقل 800 V، مقاومت روشن معمولی 1.65 Ω، جریان روشن 5.5 A تحت شرایط مشخص و زمان روشن‌شدن معمولی 50 ns است. ظرفیت ورودی، بار گیت و مشخصات آستانه نیز برای ارزیابی مدارهای سوئیچینگ اطلاعات مهمی هستند.
اگر مشخصات فنی با نیاز مدار شما مطابقت دارد، برای دریافت قیمت، موجودی و ثبت سفارش STHV82FI با توکل الکترونیک در ارتباط باشید.
این قطعه یک ترانزیستور قدرت MOS از نوع N-channel و enhancement-mode است و برای سوئیچینگ جریان بالا و سرعت بالا در خانواده کاربردهای اعلام‌شده استفاده میشود.
ولتاژ شکست درین-سورس حداقل 800 V است و در شرایط ID = 250 µA و VGS = 0 مشخص شده است. حداکثر مطلق ولتاژ درین-سورس نیز 800 V با VGS = 0 اعلام شده، اما این مقدار نباید به‌تنهایی مبنای طراحی مدار قرار گیرد.
| Part Number | STHV82FI |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 3.6 A |
ماسفت STHV82FI
