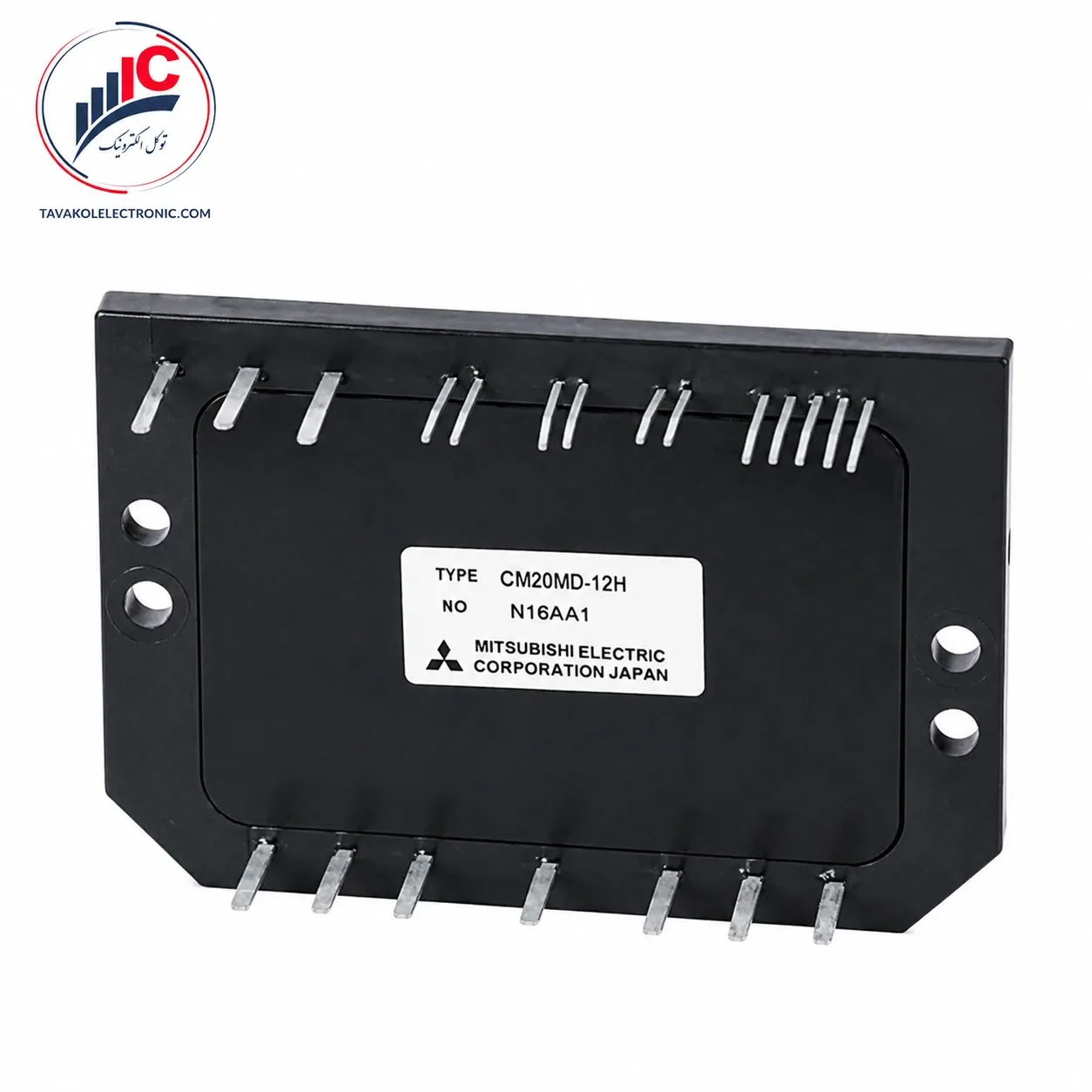

ماژول IGBT مدل CM20MD-12H

توضیحات

🔴 معرفی جامع CM20MD-12H

در مهندسی مدرن الکترونیک قدرت و تعمیرات تخصصی سیستم‌های اتوماسیون فشرده، استفاده از ماژول‌های مجزا برای بخش‌های کانورتر، اینورتر و ترمز باعث افزایش شدید ابعاد بورد و پیچیدگی سیم‌کشی می‌شود. ماژول آی‌جی‌بی‌تی CM20MD-12H ساخت شرکت جهانی میتسوبیشی (Mitsubishi Electric) ژاپن، یک راهکار مجتمع و فوق‌العاده هوشمندانه در کلاس ولتاژ 600V و جریان نامی مداوم 20A است که اصطلاحاً به آن ماژول CIB (مخفف Converter + Inverter + Brake) گفته می‌شود. این پکیج کاملاً ایزوله، تمام بخش‌های قدرت یک درایو کنترل دور موتور را در یک بدنه واحد و بسیار فشرده جای داده است.

معماری مدار داخلی ماژول CM20MD-12H از یک ساختار ۷ تایی (7-elements in a pack) شگفت‌انگیز بهره می‌برد؛ این پکیج شامل یک پل دیود سه‌فاز کامل (۳ دیود یکسوساز فرکانس پایین) در بخش کانورتر ورودی، ۶ عدد سوییچ IGBT فرکانسی به همراه دیودهای هرزگرد سوپرفست در بخش اینورتر خروجی (پل سه فاز) و ۱ عدد سوییچ IGBT مجزا به همراه دیود برای مدار چاپر ترمز (Brake Chopper) است. بیس‌پلیت فلزی این قطعه به صورت کامل از لایه‌های سیلیکونی داخلی عایق‌بندی شده است (Insulated Type) تا طراحان بتوانند بدون نگرانی از اتصال کوتاه، آن را مستقیم روی هیت‌سینک مشترک آلومینیومی پیچ کنند. خرید CM20MD-12H اصلی، بهترین انتخاب برای احیای درایوهای کامپکت، سیستم‌های رباتیک و ماشین‌آلات سی‌ان‌سی است.

📋 مشخصات فنی CM20MD-12H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه ۷ تایی بر اساس مستندات رسمی کاتالوگ کمپانی میتسوبیشی به صورت منظم در جدول زیر گردآوری شده است:

✨ مزایای رقابتی قطعه

۱. معماری بی‌نظیر CIB (صرفه‌جویی در فضا): پکیج خازنی و فشرده مدل CM20MD-12H نیاز به خرید جداگانه پل دیود، ماژول اینورتر و آی‌جی‌بی‌تی ترمز را کاملاً از بین می‌برد و ابعاد بورد شما را تا ۷۰٪ کوچک‌تر می‌کند.

۲. سرعت سوئیچینگ سری H میتسوبیشی: تراشه‌های آی‌جی‌بی‌تی به کار رفته در این قطعه از نسل فرکانس بالا بوده که باعث کاهش راندمان حرارتی و حذف نویزهای صوتی و مغناطیسی موتور می‌شود.

۳. پکیج عایق‌بندی شده برای نصب مستقیم: کفی فلزی قطعه کاملاً از مدار داخلی ایزوله است که فرآیند انتقال حرارت به هیت‌سینک را بدون نیاز به لایه‌های عایق‌بندی مجزا فراهم می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM20MD-12H:

• دقت در لحیم‌کاری پین‌ها: پایه‌های این ماژول به صورت پین‌های سوزنی نازک طراحی شده‌اند که مستقیم روی پی‌سی‌بی لحیم می‌شوند. هنگام لحیم‌کاری، حتماً از هویه استاندارد با دمای کنترل‌شده استفاده کنید تا حرارت مفرط به بدنه پلاستیکی و پایه‌های داخلی سیلیکون آسیب نزند.

• یکنواختی خمیر سیلیکون: به دلیل فشرده بودن پکیج و تجمع ۷ قطعه توان‌بالا در یک بدنه کوچک، مدیریت حرارت در ماژول CM20MD-12H فوق‌العاده حیاتی است. اعمال یک لایه بسیار نازک و کاملاً یکنواخت از خمیر سیلیکون مرغوب زیر کفی قطعه الزامی است.

• حفاظت الکتریسیته ساکن (ESD): پین‌های فرمان گیت (پایه‌های GU, GV, GW و GB) به شدت در برابر الکتریسیته ساکن بدن حساس هستند. تا زمان نصب نهایی روی برد، از دست زدن مستقیم به این پین‌ها بدون دستبند آنتی‌استاتیک خودداری کنید.

🛒 قیمت و خرید CM20MD-12H

به دلیل ساختار خاص و مجتمع ماژول‌های سری CIB میتسوبیشی، این قطعات در بازار ایران بسیار تخصصی و کمیاب هستند. همین امر باعث شده نمونه‌های تقلبی، ریمارک یا استوک‌های بازسازی شده غیراستاندارد در بازار فیزیکی یافت شوند. استفاده از قطعه فیک می‌تواند به سوختن آنی بخش کنترلر و میکروکنترلرهای گران‌قیمت بورد منجر شود. فروشگاه توکل الکترونیک با تکیه بر سال‌ها تخصص در واردات مستقیم قطعات الکترونیک قدرت، اصالت و سلامت تراشه سیلیکون ماژول CM20MD-12H ساخت ژاپن را کاملاً تضمین می‌کند.

با توجه به نوسانات نرخ ارز و تغییرات موجودی انبار، جهت استعلام قیمت روز CM20MD-12H و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
