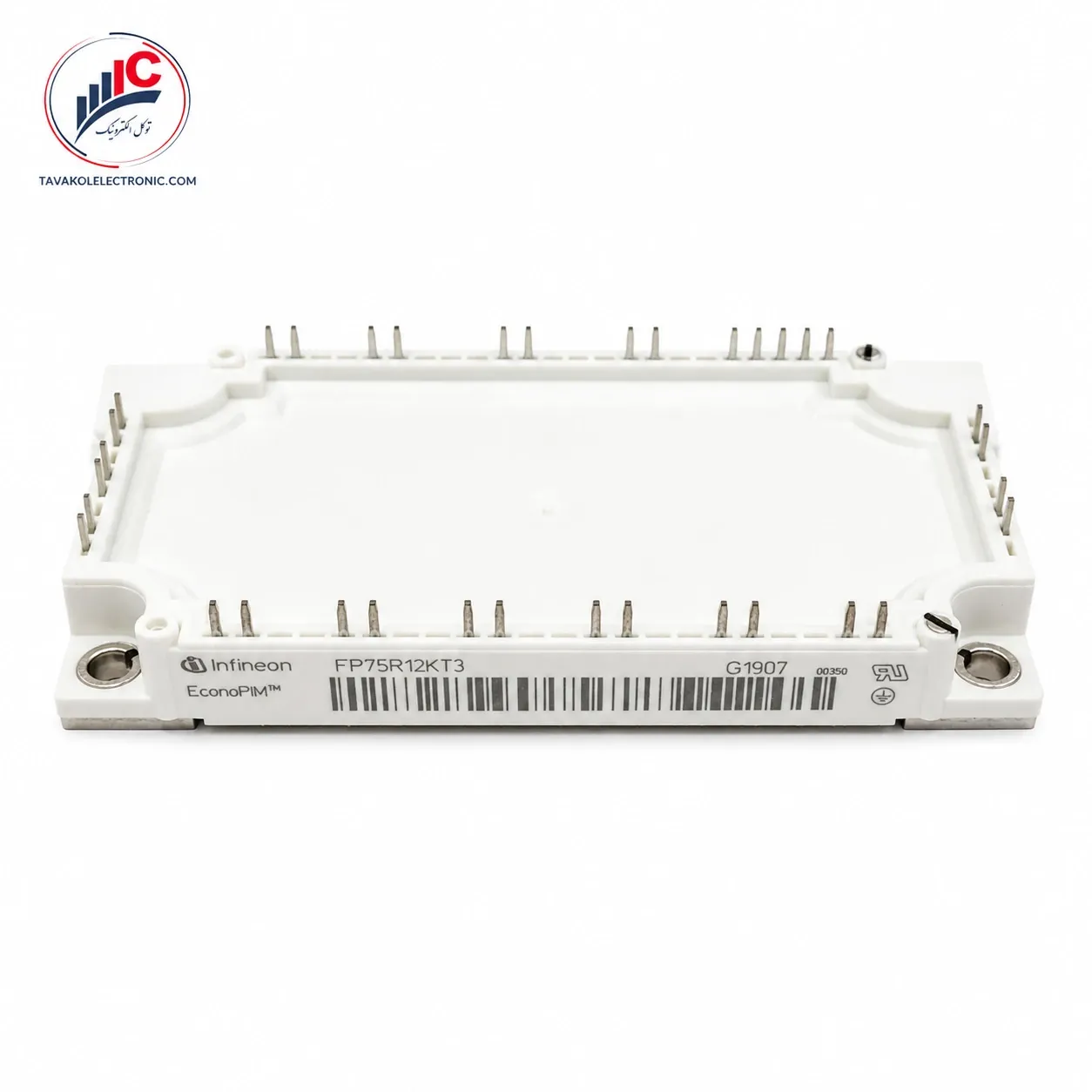

ماژول IGBT مدل FP75R12KT3

توضیحات

تحلیل فنی و معرفی ماژول FP75R12KT3

تجهیزات اتوماسیون مدرن برای کنترل دقیق جریان و ولتاژ به نیمه‌هادی‌های پرقدرت و سریع نیاز دارند. در این میان، قطعه FP75R12KT3 به عنوان یکی از دستاوردهای مهم کمپانی آلمانی اینفینئون، جایگاه ویژه‌ای در طراحی درایوهای موتور و مبدل‌های الکتریکی پیدا کرده است. برخلاف بسیاری از مدل‌های پیشین، این قطعه از ترکیب تکنولوژی Fast Trench/Fieldstop در کنار دیودهای سری High Efficiency بهره می‌برد که نتیجه آن، سوئیچینگ بسیار سریع و کاهش چشمگیر هدررفت انرژی به صورت گرما است.

طراحان با انتخاب مدل FP75R12KT3 به یک پکیج جامع (EconoPIM 3) دسترسی خواهند داشت که تمامی اجزای حیاتی از جمله مدار یکسوساز ورودی، مدار اینورتر خروجی و واحد ترمز را درون خود جای داده است. این سطح از تجمیع، نیاز طراح به استفاده از قطعات پراکنده را حذف کرده و فضای اشغال‌شده روی بورد و هیت‌سینک را به حداقل می‌رساند.

ویژگی‌های الکتریکی و مکانیکی

استناد به داده‌های دقیق کارخانه سازنده، شرط اول در انتخاب قطعات الکترونیک قدرت است. جدول زیر چکیده‌ای از مهم‌ترین پارامترهای عملیاتی استخراج شده از دیتاشیت FP75R12KT3 را در اختیار شما قرار می‌دهد:

قطعه FP75R12KT3 در چه صنایعی کاربرد دارد؟

قابلیت سوئیچ جریان‌های بالا و مدیریت حرارتی عالی، عملکرد FP75R12KT3 را برای استفاده در پروژه‌های سنگین و حساس تضمین می‌کند. برخی از اصلی‌ترین حوزه‌های مصرف این نیمه‌هادی عبارتند از:

• راه‌اندازی و تعمیرات تخصصی اینورترهای کنترل دور موتور (VFD) در ماشین‌آلات صنعتی.

• استفاده به عنوان بخش سوئیچینگ اصلی در دستگاه‌های یو پی اس (UPS) مراکز داده و بیمارستان‌ها.

• تجهیزات کنترل حرکت مانند پله‌برقی‌ها و جرثقیل‌های دروازه‌ای که به شدت به واحد ترمز پارت‌نامبر FP75R12KT3 وابسته‌اند.

• مبدل‌های انرژی خورشیدی و توربین‌های بادی که نیازمند راندمان بالا و تلفات حداقلی هستند.

چرا خرید FP75R12KT3 از مجموعه توکل الکترونیک؟

بازار قطعات صنعتی همواره با خطر ورود محصولات کپی و بازسازی‌شده (Refurbished) مواجه است. نصب یک ماژول تقلبی می‌تواند به انفجار قطعه و نابودی کامل درایور منجر شود. تهیه FP75R12KT3 از یک تامین‌کننده معتبر، نوعی بیمه برای دستگاه شماست.

مجموعه توکل الکترونیک با سال‌ها تجربه در بازار قطعات تخصصی، تضمین می‌کند که مشخصات FP75R12KT3 ارائه‌شده در این فروشگاه، تطابق ۱۰۰ درصدی با استانداردهای اینفینئون دارد. ما با واردات مستقیم، واسطه‌ها را حذف کرده‌ایم تا شما بتوانید قطعه اورجینال را با مناسب‌ترین قیمت و با خیالی آسوده خریداری نمایید.

پرسش‌های رایج مهندسان درباره این محصول

۱. واحد ترمز در ماژول FP75R12KT3 چه توانی دارد؟

بخش چاپر ترمز تعبیه‌شده در این مدل، قابلیت تحمل جریان مداوم ۴۰ آمپر (در دمای ۸۰ درجه) و جریان پالسی تا ۸۰ آمپر را دارا می‌باشد.

۲. عایق‌بندی داخلی این ماژول با چه ماده‌ای انجام شده است؟

برای دفع حرارت بهینه و ایجاد بالاترین سطح عایق الکتریکی، از سرامیک پیشرفته اکسید آلومینیوم (Al2O3) بر روی صفحه پایه مسی استفاده شده است.

۳. آیا امکان پایش دمای این قطعه در حین کار وجود دارد؟

بله، با استفاده از مقاومت متغیر حرارتی (NTC) که در ساختار داخلی آن تعبیه شده، امکان اندازه‌گیری دقیق دما و قطع خودکار مدار در صورت اضافه‌بار حرارتی فراهم است.

۴. حداکثر دمای مجاز پیوند (Junction) در این قطعه چقدر است؟

طبق گراف‌های فنی، دمای مجاز کارکرد در حالت سوئیچینگ برای بخش‌های اینورتر و یکسوساز می‌تواند تا ۱۵۰ درجه سانتی‌گراد برسد.

۵. برای نصب مکانیکی به چه میزان گشتاور نیاز است؟

به منظور اتصال صحیح و ایمن به هیت‌سینک، باید پیچ‌های نصب را با گشتاوری معادل ۳ الی ۶ نیوتن متر محکم کنید.
