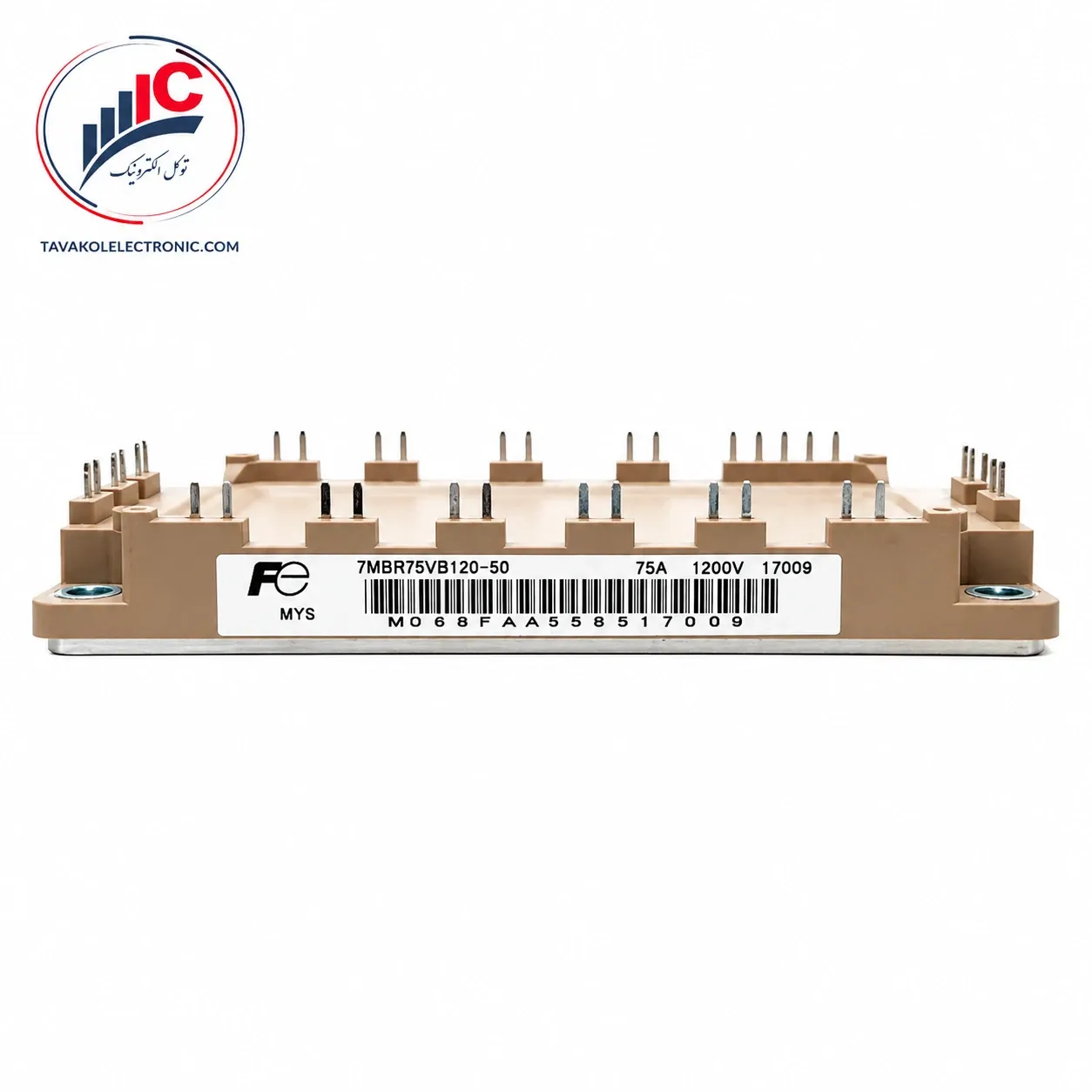

ماژول 7MBR75VB120-50 از کلاسترهای تجمیعشده سری V شرکت فوجی الکتریک ژاپن است که به دلیل راندمان حرارتی بینظیر و ساختار کامپکت، یکی از اصلیترین قطعات در بخش قدرت درایوهای صنعتی توانمتوسط محسوب میشود. این قطعه کلیدی وظیفه یکسوسازی متناوب ورودی، مدیریت ترمز دینامیکی و سوئیچینگ خروجی را در یک بدنه منسجم، کاملاً عایق و آماده اتصال به PCB به عهده دارد. فروشگاه توکل الکترونیک اصالت قطعی این قطعه ژاپنی را برای پروژه های اتوماسیون شما تضمین میکند.
| پارامترهای الکتریکی و ساختاری | دادههای رسمی کاتالوگ |
| پارتنامبر دقیق کالا | 7MBR75VB120-50 |
| شرکت سازنده / کشور مبدأ | فوجی الکتریک (Fuji Electric) / ژاپن 🇯🇵 |
| توپولوژی لایه قدرت | کلاستر یکپارچه PIM (پل دیود ۳ فاز + سوئیچ ترمز + اینورتر ۶ تایی) |
| فناوری و نسل تراشه | نسل ششم سری V با ساختار پیشرفته V-IGBT |
| سقف تحمل ولتاژ (Vces) | ۱۲۰۰ ولت واقعی |
| جران نامی اینورتر خروجی |
۷۵ آمپر مداوم (پایداری عالی در بار نامی |
| حداکثر توان تلفات حرارتی | ۳۸۵ وات برای هر ترانزیستور بخش اینورتر |
| جریان نامی بخش ترمز (Brake) | ۵۰ آمپر مداوم / ۱۰۰ آمپر لحظهای |
| بخش حفاظتی دمایی هسته | مجهز به حسگر آنالوگ ترمیستور (NTC) داخلی مانیتورینگ دمای چیپ |
راندمان انرژی ارتقایافته و مهندسی پکیج کامپکت، خرید 7MBR75VB120-50 را در تجهیزات اتوماسیون صنعتی زیر به یک استاندارد فنی تبدیل کرده است:
اینورترها و درایوهای کنترل دور موتور (VFD): استفاده به عنوان بلوک اصلی قدرت در خروجی درایوهای سهفاز ۳۸۰ ولت صنعتی سنگین.
بردهای سروو درایو (AC/DC Servo Drive): تامین جریان کاملاً هموار، متقارت و بدون نوسان در موتورهای محور دستگاههای CNC.
منابع تغذیه بدون وقفه صنعتی (UPS): مبدل قدرت فرکانس بالا در بخش اینورتر سیستمهای یوپیاس سختکار کارخانجات و دیتاسنترها.
کمترین میزان افت ولتاژ اشباع ($LOW\ V_{CE(sat)}$): به لطف فناوری نسل ششم، اتلاف توان هدایتی در ماژول 7MBR75VB120-50 به حداقل رسیده که مانع از گرم شدن بیش از حد بورد میشود.
پکیج مکانیکی کامپکت (Compact Package): طراحی فشرده پایهها لحیمی، شینهبندیهای شلوغ روی PCB را حذف کرده و ابعاد نهایی تابلو برق را کاهش میدهد.
دیودهای فرکانسی فوقنرم: دیودهای هرزگرد داخلی موازی شده در این مدل، نوسانات ضربهای ولتاژ (Voltage Spikes) ناشی از بارهای سلفی را کاملاً سرکوب میکنند.
یکی از ویژگیهای برجسته در طراحی بورد با ماژول 7MBR75VB120-50، کنترل فوقالعاده نرم فرآیند سوئیچینگ (Soft Recovery) در دیودهای هرزگرد خروجی است. این ویژگی مهندسیشده، پدیده جریان دمایی (Tail Current) را در لحظه خاموش شدن گیتها به شدت سرکوب میکند؛ امری که عامل اصلی کاهش تلفات سوئیچینگ در فرکانسهای بالای ۱۰ کیلوهرتز است. از سوی دیگر، پاسخدهی بلادرنگ ترمیستور دمایی NTC داخلی به میکروکنترلر دستگاه اجازه میدهد تا پیش از رسیدن سیلیکون به آستانه فرار حرارتی، فرامين گیت را مسدود کرده و ایمنی کل سیستم را تضمین کند.
💡 توصیه فنی توکل الکترونیک: سطح هیتسینک آلومینیومی دستگاه پیش از نصب باید کاملاً صاف، صیقلی و عاری از هرگونه براده فلزی ناشی از قلاویزکاری باشد. استفاده از یک لایه یکنواخت و بسیار نازک خمیر سیلیکون مرغوب با ضریب انتقال حرارت بالا بدون ایجاد حباب هوا، برای بقای ماژول 7MBR75VB120-50 الزامی است. پیچهای بدنه را حتماً به صورت ضربدری و با گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار اول ذوب میکند. همچنین پیش از روشن کردن مدار، وضعیت سلامت مسیر تغذیه گیتها را با اسیلوسکوپ پایش کنید.
فروشگاه توکل الکترونیک با سالها تجربه تخصصی در بازار نیمههادیهای قدرت بازار تهران، ماژول اورجینال 7MBR75VB120-50 فوجی الکتریک ژاپن را با قیمت دست اول، تضمین قطعی اصالت سیلیکون و ارسال سریع به سراسر کشور تامین میکند. جهت ثبت سفارش، استعلام موجودی تعداد بالا و یا دریافت مشاوره فنی با کارشناسان ما تماس بگیرید.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت Fuji Electric مراجعه نمایید.
| Part Number | 7MBR75VB120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 75A-1200V |
