ماژول IGBT مدل MMG100J120UZ

توضیحات

معرفی محصول

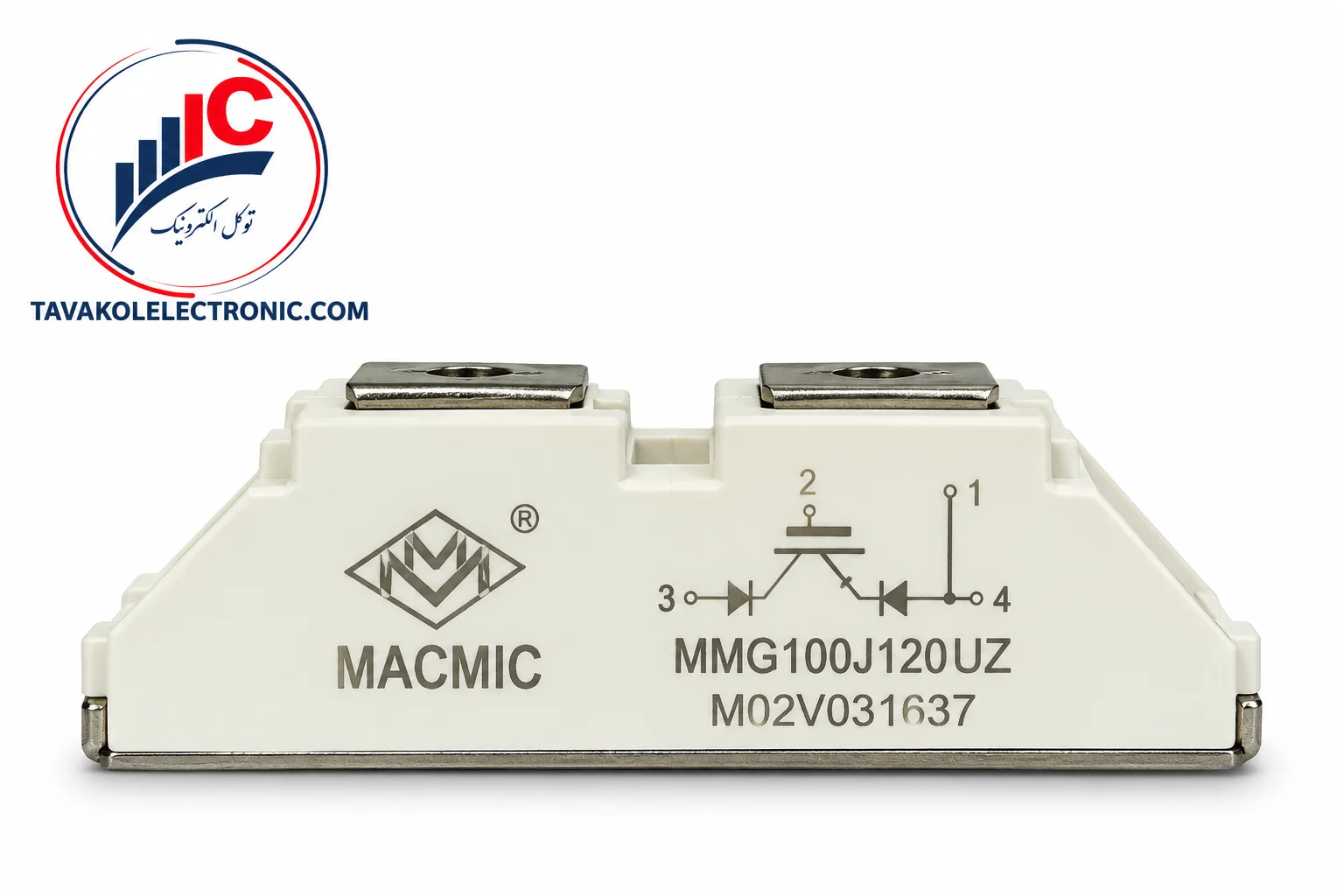

ماژول MMG100J120UZ یک ماژول قدرت IGBT ساخت شرکت MACMIC است که برای سوئیچینگ در مدارهای توان بالا طراحی شده است. سازنده این مدل را به‌صورت یک IGBT Module با مشخصات 1200 ولت و 100 آمپر معرفی می‌کند و از پکیج استاندارد SOT-227 برای آن استفاده شده است. ترکیب ظرفیت جریان مناسب، ولتاژ کاری بالا و ابعاد نسبتاً جمع‌وجور باعث شده این مدل برای تعمیر و طراحی انواع تجهیزات تبدیل توان قابل بررسی باشد.

در ساختار این قطعه یک IGBT قدرت به همراه دیود Free-Wheeling داخلی قرار دارد. طبق دیتاشیت، دیود داخلی دارای بازیابی معکوس سریع و نرم است و خود IGBT نیز برای تلفات پایین و استحکام مناسب طراحی شده است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

خرید و قیمت

هنگام خرید MMG100J120UZ باید پارت‌نامبر کامل روی قطعه قبلی با محصول موردنظر تطبیق داده شود. وجود عبارت 1200 ولت و 100 آمپر روی یک ماژول دیگر به معنی جایگزینی مستقیم نیست؛ پکیج، پین‌آوت، مشخصات گیت، شرایط سوئیچینگ و نحوه نصب روی هیت‌سینک نیز باید بررسی شوند.

قیمت MMG100J120UZ با توجه به موجودی، وضعیت تأمین و شرایط بازار قطعات صنعتی متغیر است. اگر این ماژول برای تعمیر اینورتر، UPS، دستگاه جوش یا تجهیزات قدرت تهیه می‌شود، پیشنهاد می‌شود عکس قطعه قبلی و مدل دستگاه نیز هنگام استعلام برای توکل الکترونیک ارسال شود.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی MMG100J120UZ

این مقادیر مستقیماً از جدول Absolute Maximum Ratings و Module Characteristics دیتاشیت استخراج شده‌اند.

ویژگی‌ها و مزایای محصول

یکی از ویژگی‌های مهم MMG100J120UZ قابلیت تحمل اتصال کوتاه است که سازنده آن را در بخش Product Features ذکر کرده است. همچنین دیود Free-Wheeling داخلی با بازیابی معکوس سریع و نرم، ضریب دمایی مثبت VCE(sat)، تلفات پایین و ساختار مقاوم از ویژگی‌های اصلی این ماژول هستند. MMG100J120UZ

در شرایط مشخص‌شده در دیتاشیت، ولتاژ اشباع کلکتور-امیتر در جریان 100 آمپر و دمای 25 درجه مقدار تیپیک 1.8 V است. مقاومت حرارتی اتصال تا کیس نیز حداکثر 0.18 K/W اعلام شده که در طراحی سیستم خنک‌کاری اهمیت دارد.

کاربردها

سازنده برای MMG100J120UZ چند کاربرد مشخص معرفی کرده است. این کاربردها شامل اینورتر و مبدل، دستگاه‌های جوش، منابع تغذیه سوئیچینگ SMPS، سیستم‌های UPS و تجهیزات گرمایش القایی هستند. MMG100J120UZ

بنابراین این محصول برای بخش قدرت تجهیزاتی مناسب است که مدار آنها از یک IGBT با کلاس ولتاژی 1200 ولت و مشخصات سازگار با این مدل استفاده می‌کند. انتخاب نهایی باید با توجه به شماتیک و شرایط واقعی مدار انجام شود.

نکات مهم پیش از خرید

پیش از سفارش MMG100J120UZ حتماً پکیج SOT-227، محل چهار ترمینال، ابعاد نصب و مشخصات الکتریکی با قطعه قبلی مقایسه شوند. دیتاشیت ابعاد بدنه را در صفحه چهارم مشخص کرده است و این اطلاعات در جایگزینی مکانیکی اهمیت زیادی دارند. MMG100J120UZ

همچنین سیستم درایور گیت و هیت‌سینک باید برای شرایط کاری این ماژول مناسب باشند. جریان 150 آمپر ذکرشده مربوط به شرایط دمای کیس 25 درجه است، در حالی که جریان نامی در دمای کیس 80 درجه برابر 100 آمپر اعلام شده است؛ بنابراین شرایط حرارتی نباید در انتخاب قطعه نادیده گرفته شوند.

چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های قدرت صنعتی، تطبیق پارت‌نامبر و شرایط کاری اهمیت زیادی دارد. برای استعلام MMG100J120UZ از توکل الکترونیک می‌توانید کد قطعه، تصویر ماژول قبلی و مدل دستگاه را ارسال کنید تا وضعیت همان محصول بررسی شود.

این کار به‌خصوص در تعمیر تجهیزات صنعتی کمک می‌کند تا محصول صرفاً بر اساس شباهت ظاهری یا مشخصات کلی انتخاب نشود و احتمال سفارش اشتباه کاهش پیدا کند.

سؤالات متداول

MMG100J120UZ چه نوع قطعه‌ای است؟
یک ماژول قدرت IGBT ساخت MACMIC با پکیج SOT-227 است.

ولتاژ و جریان نامی آن چقدر است؟
ولتاژ VCES برابر 1200 V و جریان آن در دمای کیس 80 درجه برابر 100 A است.

آیا این ماژول IPM است؟
خیر. این محصول یک ماژول IGBT مستقل است و مدار Driver هوشمند داخلی برای آن در دیتاشیت معرفی نشده است.

آیا برای UPS و اینورتر مناسب است؟
بله، اینورتر، مبدل، UPS، SMPS، دستگاه جوش و گرمایش القایی از کاربردهای اعلام‌شده توسط سازنده هستند.

آیا هر ماژول 1200V و 100A جایگزین آن می‌شود؟
خیر. پکیج، پین‌آوت، مشخصات گیت، ابعاد و شرایط حرارتی باید با MMG100J120UZ مطابقت داشته باشند.
