معرفی محصول

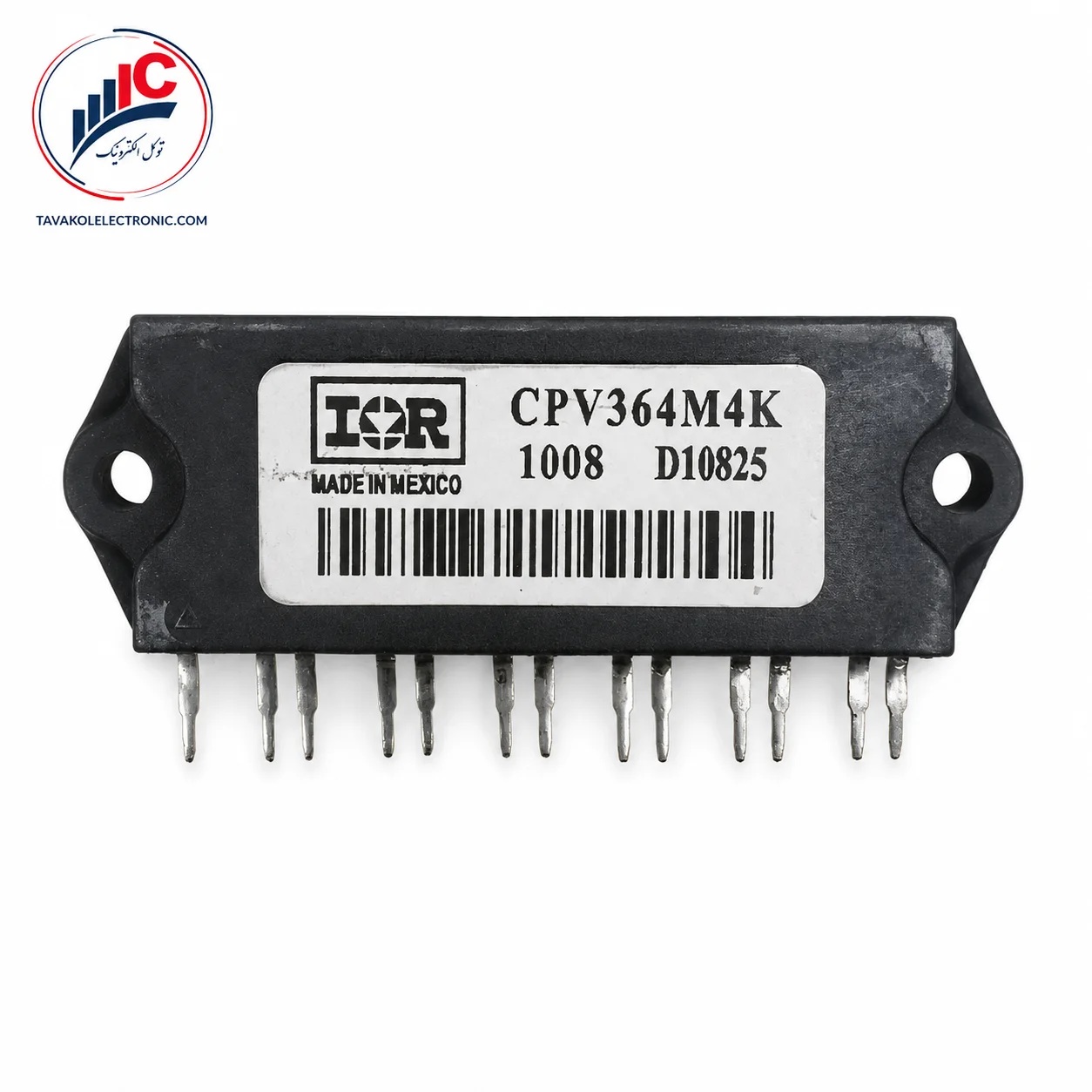

CPV364M4K یک ماژول IGBT شش‌تایی از برند International Rectifier یا IR است که برای تشکیل بخش سوئیچینگ اینورتر سه‌فاز طراحی شده است. داخل این محصول شش IGBT و شش دیود فوق‌سریع HEXFRED قرار دارند که در سه بازوی نیم‌پل آرایش یافته‌اند.

این ماژول در مقایسه با مدل CPV362M4U ظرفیت جریان و توان بیشتری دارد و برای درایوهای موتور و تجهیزات قدرت سازگار مناسب است. طراحی خطی و عایق‌شده IMS-2 امکان نصب مستقیم روی برد و انتقال حرارت به یک هیت‌سینک مشترک را فراهم می‌کند.

قابلیت تحمل کوتاه‌مدت اتصال کوتاه، دیودهای بازیابی سریع و طراحی مناسب برای فرکانس‌های بیشتر از ۵ کیلوهرتز از ویژگی‌های اصلی این محصول هستند. بااین‌حال، ماژول دارای گیت‌درایور یا مدار حفاظتی داخلی نیست و نباید به‌عنوان IPM هوشمند معرفی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

خرید و قیمت CPV364M4K

قیمت CPV364M4K به موجودی، شرایط بازار قطعات وارداتی، وضعیت ظاهری و اصالت برند حک‌شده روی بدنه بستگی دارد. برای دریافت قیمت روز، تصاویر واقعی محصول و بررسی موجودی می‌توانید با توکل الکترونیک تماس بگیرید.

این قطعه بیشتر برای تعمیر درایوهای قدیمی، تجهیزات اتوماسیون و بردهایی خریداری می‌شود که تعویض ماژول با یک مدل متفاوت نیازمند تغییر پین‌آوت، گیت‌درایور یا سیستم خنک‌کاری است. تهیه همان پارت‌نامبر می‌تواند زمان توقف دستگاه و ریسک ناسازگاری قطعه جدید را کاهش دهد.

هنگام استعلام، تصویر واضح ماژول معیوب، مدل دستگاه و تعداد موردنیاز را ارسال کنید. شباهت ظاهری محصولات سری CPV به معنی یکسان‌بودن مشخصات آنها نیست و جریان، تلفات سوئیچینگ و مقاومت گیت می‌تواند میان مدل‌ها متفاوت باشد.

مشخصات فنی خلاصه

مشخصه	مقدار
پارت‌نامبر	CPV364M4K
سازنده	International Rectifier
نوع قطعه	ماژول IGBT شش‌تایی
توپولوژی	پل اینورتر سه‌فاز
تعداد IGBT	6 عدد
دیود موازی	6 دیود فوق‌سریع HEXFRED
ولتاژ کلکتور–امیتر	600V
جریان پیوسته در دمای کیس 25°C	24A
جریان پیوسته در دمای کیس 100°C	13A
جریان پالسی	48A
تحمل اتصال کوتاه	حدود 10µs در شرایط دیتاشیت
ولتاژ گیت–امیتر	±20V
ولتاژ عایق	2500VRMS
دمای پیوند	55- تا 150+ درجه سانتی‌گراد
پکیج	IMS-2، دارای 13 پایه
وزن	حدود 20 گرم

مقادیر ۲۴ و ۱۳ آمپر مربوط به هر IGBT و در دمای کیس مشخص هستند. این اعداد را نباید به‌عنوان جریان دائم خروجی موتور یا مجموع جریان شش ترانزیستور در نظر گرفت.

در نمونه محاسبات دیتاشیت، این ماژول در یک درایو موتور ۲۰ کیلوهرتز، تحت شرایط تعیین‌شده، حدود ۱۱ آمپر RMS در هر فاز و توان خروجی تقریبی ۳.۱ کیلووات ارائه می‌دهد. توان واقعی دستگاه به ولتاژ باس، ضریب توان، روش مدولاسیون، دمای کیس و خنک‌کاری وابسته است.

ویژگی‌ها و مزایای محصول

قرارگرفتن شش کلید قدرت در یک بدنه، اتصالات مدار قدرت را کاهش می‌دهد و فضای کمتری نسبت به استفاده از شش IGBT مجزا اشغال می‌کند. ساختار عایق‌شده نیز نصب ماژول روی هیت‌سینک را ساده‌تر می‌سازد.

دیودهای HEXFRED دارای بازیابی سریع و نرم هستند و به کاهش تنش‌های ناشی از بازیابی معکوس در مدارهای سوئیچینگ کمک می‌کنند. مشخصات تلفات کلیدزنی نیز شامل تلفات Tail Current است و برای ارزیابی دقیق‌تر عملکرد حرارتی محصول کاربرد دارد.

این مدل برای تحمل اتصال کوتاه تا حدود ۱۰ میکروثانیه در شرایط تعیین‌شده طراحی شده است. این قابلیت فقط فرصت کوتاهی به مدار حفاظتی خارجی می‌دهد تا خطا را تشخیص داده و IGBTها را خاموش کند؛ بنابراین جایگزین حفاظت سخت‌افزاری مناسب نیست.

کاربردهای CPV364M4K

ساختار سه‌فاز CPV364M4K برای تعمیر یا استفاده در تجهیزات سازگار زیر مناسب است:

اینورترهای سه‌فاز صنعتی
درایو کنترل موتور AC
سیستم‌های کنترل دور موتور
تجهیزات اتوماسیون صنعتی
ماشین‌آلات و تابلوهای کنترل
مبدل‌های قدرت با توپولوژی متناسب
بردهای قدرت دارای فضای نصب محدود
تعمیر تجهیزات قدیمی دارای ماژول IR

کاربرد مشابه به‌تنهایی برای معرفی جایگزین کافی نیست. ترتیب پایه‌ها، مقاومت گیت، شارژ گیت، سرعت سوئیچینگ، ابعاد و ظرفیت دفع حرارت باید با مدار اصلی دستگاه هماهنگ باشند.

نکات مهم پیش از خرید

قبل از سفارش CPV364M4K، کد کامل، لوگوی IR، شکل بدنه و موقعیت پایه‌ها را با قطعه قبلی تطبیق دهید. پکیج IMS-2 این مدل حدود ۶۲.۴۳ میلی‌متر طول، ۲۱.۹۷ میلی‌متر عرض و ۱۳ پایه واقعی دارد. شماره‌گذاری شماتیک تا ۱۹ ادامه دارد، اما بعضی موقعیت‌ها فاقد پایه فیزیکی هستند.

قرارداشتن این محصول و مدل CPV362M4U در پکیج مشابه، به معنی جایگزینی مستقیم آنها نیست. مدل M4K جریان بالاتر، شارژ گیت بیشتر و مشخصات سوئیچینگ متفاوتی دارد؛ بنابراین مدار درایور و شرایط حرارتی باید توسط متخصص بررسی شوند.

پیش از نصب، گیت‌درایورها، مقاومت‌های گیت، Dead Time، خازن‌های DC Link، موتور، کابل خروجی و مدار تشخیص اضافه‌جریان کنترل شوند. خرابی هرکدام از این بخش‌ها می‌تواند ماژول جدید را دوباره معیوب کند.

نصب و راه‌اندازی

سطح هیت‌سینک را کاملاً تمیز کنید و لایه‌ای نازک و یکنواخت از خمیر حرارتی روی محل تماس قرار دهید. پیچ‌های M3 باید مرحله‌ای و متقارن با گشتاور حدود ۰.۵۵ تا ۰.۸ نیوتن‌متر بسته شوند.

راه‌اندازی اولیه با محدودکننده جریان و زیر نظر متخصص انجام شود. سیگنال هر شش گیت، زمان مرده میان کلیدهای بالا و پایین و عملکرد مدار حفاظت اتصال کوتاه باید قبل از اعمال بار کامل بررسی شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با سابقه فعالیت در بازار قطعات الکترونیک جمهوری تهران، امکان استعلام ماژول‌های قدرت صنعتی و قطعات قدیمی را فراهم می‌کند. پیش از خرید می‌توانید تصویر واقعی، نوشته روی بدنه و وضعیت ظاهری محصول را بررسی کنید.

برای استعلام CPV364M4K، کد کامل، تعداد، تصویر قطعه قبلی و مدل دستگاه را ارسال کنید تا تطبیق اولیه دقیق‌تر انجام شود و احتمال خرید مدل اشتباه کاهش یابد.

سؤالات متداول

آیا CPV364M4K یک IPM هوشمند است؟

خیر. این محصول یک ماژول IGBT شش‌تایی است و گیت‌درایور، سنسور دما یا حفاظت داخلی ندارد.

آیا جریان نامی این ماژول 24 آمپر است؟

جریان پیوسته هر IGBT در دمای کیس ۲۵ درجه، ۲۴ آمپر و در دمای کیس ۱۰۰ درجه، ۱۳ آمپر است. جریان قابل استفاده دستگاه به شرایط حرارتی و فرکانس سوئیچینگ بستگی دارد.

تحمل اتصال کوتاه یعنی ماژول خودش مدار را قطع می‌کند؟

خیر. ماژول فقط برای مدت بسیار کوتاهی خطا را تحمل می‌کند. مدار خارجی باید اتصال کوتاه را تشخیص داده و فرمان خاموش‌شدن صادر کند.

آیا CPV362M4U جایگزین این مدل است؟

خیر، جایگزین مستقیم محسوب نمی‌شود. اگرچه پکیج و ولتاژ مشابه‌اند، ظرفیت جریان و مشخصات گیت و سوئیچینگ متفاوت است.

جمع‌بندی

CPV364M4K یک ماژول IGBT شش‌تایی ۶۰۰ ولت از International Rectifier برای اینورترهای سه‌فاز و کنترل موتور است. جریان پیوسته ۲۴ آمپر در دمای کیس ۲۵ درجه، دیودهای HEXFRED و تحمل کوتاه‌مدت اتصال کوتاه از مشخصات مهم آن هستند. برای استعلام قیمت، موجودی و تصاویر واقعی محصول با توکل الکترونیک تماس بگیرید.
