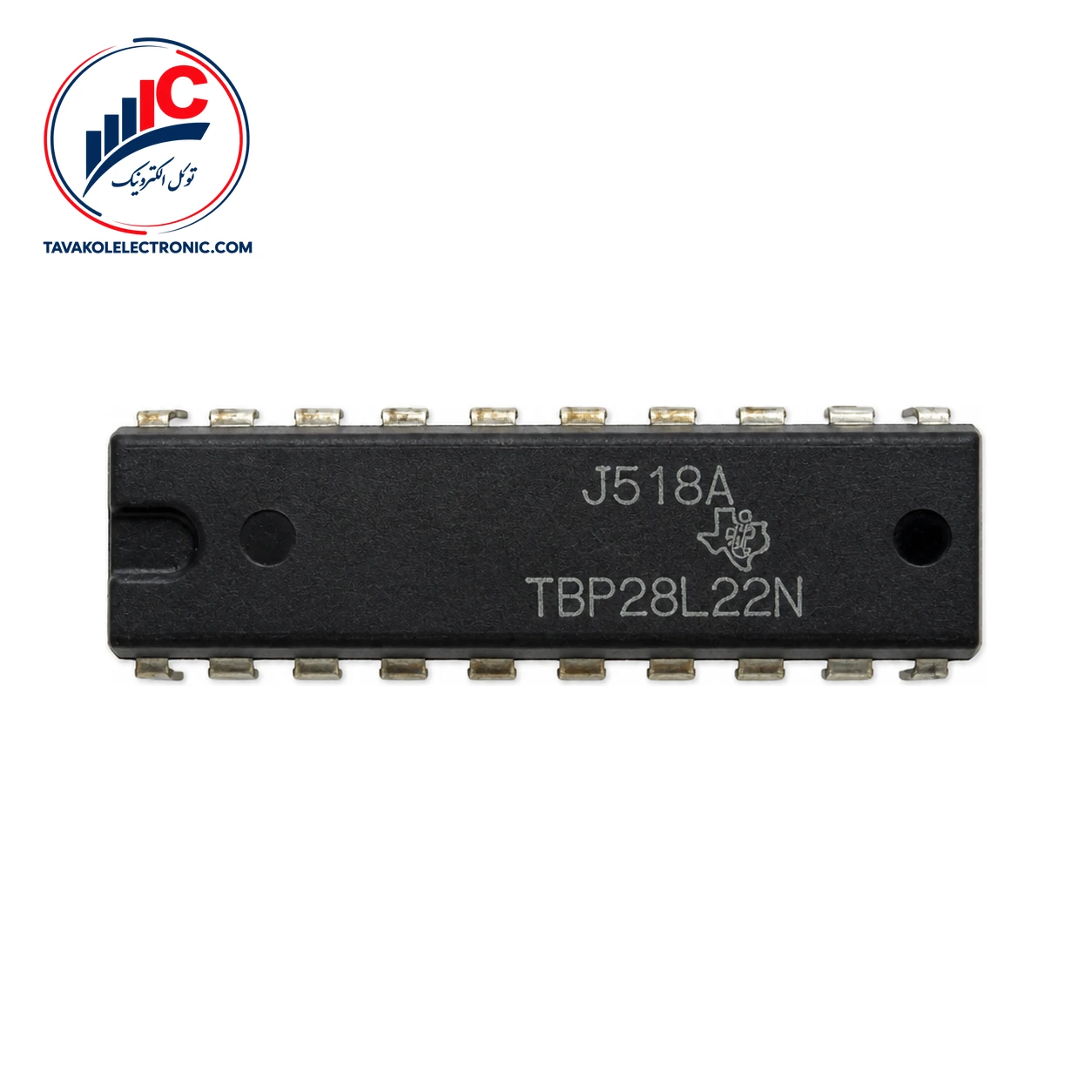

آی سی TBP28L22N

معرفی TBP28L22N

TBP28L22N یک PROM استاندارد کم‌مصرف از Texas Instruments است که برای ذخیره الگوهای منطقی و داده‌های برنامه‌ریزی‌شده در مدارهای دیجیتال به کار می‌رود. این قطعه با ساختار حافظه مشخص و خروجی‌های 3-state، برای طراحی‌هایی مناسب است که به حافظه برنامه‌پذیر و مدیریت باس داده نیاز دارند.

در حالت اولیه، سطح منطقی بالا در هر محل بیت ذخیره شده است. برنامه‌ریزی لینک فلزی تیتانیوم-تنگستن یا Ti-W، سطح منطقی محل انتخاب‌شده را به‌صورت برگشت‌ناپذیر تغییر می‌دهد؛ بنابراین الگوی موردنظر باید پیش از برنامه‌ریزی نهایی با دقت بررسی شود.

ساختار حافظه TBP28L22N و مشخصات مهم

این PROM دارای ظرفیت 2048 بیت و سازمان‌دهی 256 کلمه 8 بیتی است. زمان دسترسی معمولی از آدرس 45 ns و زمان دسترسی معمولی از چیپ‌سلکت 20 ns اعلام شده است. این دو مقدار هنگام بررسی زمان‌بندی مدار و انتخاب قطعه اهمیت دارند.

ورودی‌های خانواده PROM از نوع p-n-p کم‌جریان و سازگار با MOS هستند. برنامه‌ریزی هر لینک فیوز با یک پالس 20 میکروثانیه‌ای انجام می‌شود و نتیجه برنامه‌ریزی پس از ایجاد تغییر در لینک، برگشت‌پذیر نیست.

کاربردهای TBP28L22N در مدارهای دیجیتال

این خانواده PROM در میکروبرنامه‌ریزی و بارگذارهای Firmware، مبدل‌های کد و مولدهای کاراکتر، مترجم‌ها و شبیه‌سازها کاربرد دارد. همچنین می‌توان از آن در نگاشت آدرس و جدول‌های جست‌وجو استفاده کرد؛ به‌ویژه زمانی که الگو یا تبدیل منطقی موردنیاز از قبل مشخص شده باشد.

توان تلفاتی معمولی قطعه 375 mW است. مدل دارای کد N در محدوده دمای تجاری 0°C تا 70°C مشخص شده است. این بازه را هنگام طراحی یا بررسی نمونه موجود در پروژه در نظر بگیرید.

نکات انتخاب و برنامه‌ریزی

برای انتخاب این قطعه، ظرفیت 2048 بیت، سازمان‌دهی حافظه، نوع خروجی، زمان‌های دسترسی و کد پکیج را با نیاز مدار مقایسه کنید. برنامه‌ریزی نیز باید با الگوی منطقی نهایی انجام شود، زیرا تغییر ایجادشده در لینک Ti-W برگشت‌پذیر نیست.

مقدار 7 V فقط حد مطلق بیشینه ولتاژ تغذیه خانواده است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. تطبیق پارت‌نامبر، به‌خصوص کد N، پیش از ثبت سفارش اهمیت دارد.

قیمت و خرید TBP28L22N از توکل الکترونیک

برای استعلام قیمت و موجودی روز TBP28L22N با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش این قطعه فراهم است. برای خرید IC، تعداد موردنیاز و اطلاعات پروژه را اعلام کنید تا سفارش دقیق‌تر بررسی شود.

توکل الکترونیک با ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور، تهیه قطعه را برای مشتریان ساده‌تر می‌کند. امکان مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد.

جمع‌بندی و سفارش TBP28L22N

TBP28L22N یک PROM استاندارد کم‌مصرف با ظرفیت 2048 بیت، سازمان‌دهی 256 کلمه × 8 بیت، خروجی 3-state و پکیج N است. پالس برنامه‌ریزی 20 میکروثانیه‌ای، زمان دسترسی معمولی از آدرس 45 ns و کاربردهایی مانند جدول‌های جست‌وجو و مبدل‌های کد، از نکات مهم این قطعه هستند.

برای دریافت قیمت، موجودی یا پیش‌فاکتور، پارت‌نامبر TBP28L22N و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

سؤالات متداول درباره TBP28L22N

TBP28L22N چه نوع حافظه‌ای است؟

این قطعه یک PROM استاندارد کم‌مصرف با ظرفیت 2048 بیت و ساختار 256 کلمه 8 بیتی است و خروجی 3-state دارد.

محدوده دمای کاری مدل N چقدر است؟

مدل N در محدوده دمای تجاری 0°C تا 70°C مشخص شده است.

آیا برنامه‌ریزی این PROM برگشت‌پذیر است؟

خیر. برنامه‌ریزی لینک Ti-W سطح منطقی محل انتخاب‌شده را به‌صورت برگشت‌ناپذیر تغییر می‌دهد.
