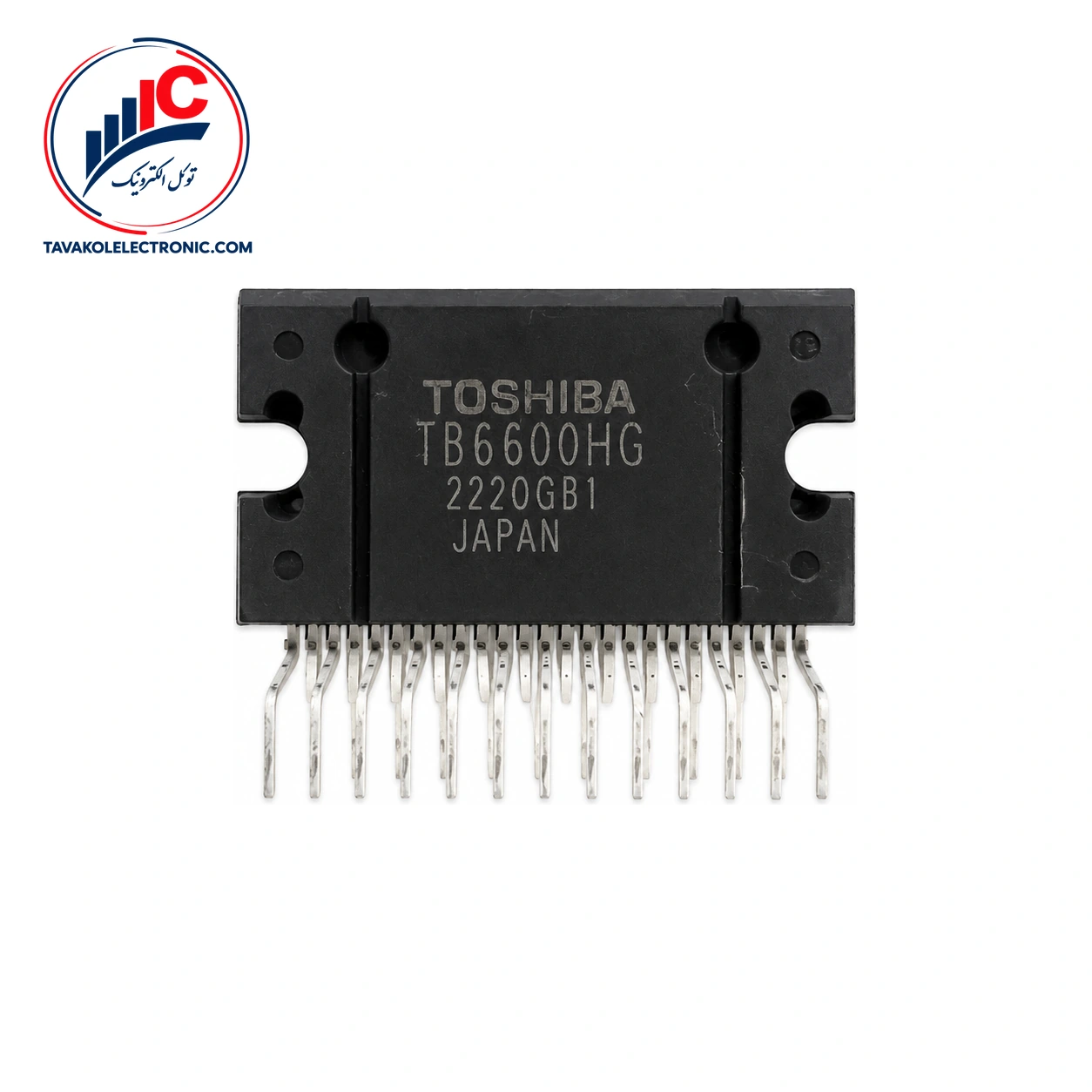

TB6600HG یک آیسی از شرکت Toshiba و یک درایور تکچیپ موتور استپر دوقطبی سینوسی میکرواستپ با چاپر PWM است. این قطعه برای راهاندازی موتورهای استپر دوقطبی دو فاز طراحی شده و امکان کنترل چرخش در جهت جلو و عقب را فراهم میکند.
حالت تحریک موتور را میتوان بین 1/1، 1/2، 1/4، 1/8 و 1/16 استپ انتخاب کرد. این قابلیت برای مدارهایی مناسب است که به کنترل مرحلهای حرکت و انتخاب وضوح مناسب برای چرخش موتور نیاز دارند. عملکرد قطعه با یک منبع تغذیه تکی انجام میشود و حالت Standby نیز برای کاهش مصرف توان در نظر گرفته شده است. در این حالت، همه عملکردها بهجز عملکردهای حفاظتی خاموش میشوند.
مدارهای حفاظت حرارتی، قفل زیرولتاژ و تشخیص اضافهجریان نیز بهترتیب با عناوین TSD، UVLO و ISD در ساختار آیسی وجود دارند.
برای انتخاب این درایور، نوع موتور، حالتهای استپ، جریان خروجی، ولتاژ تحمل خروجی و پکیج را در نظر بگیرید. جریان خروجی کاری حداکثر 4.5 A اعلام شده است. مقدار 5.0 A فقط پیک جریان خروجی در رده Absolute Maximum است و نباید مبنای کارکرد عادی قرار گیرد.
ولتاژ تحمل خروجی با Vcc = 50 V مشخص شده است. مقاومت روشن مجموع بخش بالایی و پایینی خروجی نیز مقدار تیپیک 0.4 Ω دارد. مقاومت Pull-down داخلی ورودیها معمولاً 100 kΩ است و برای ترمینال TQ مقدار تیپیک 70 kΩ ذکر شده است.
| مشخصه | مقدار |
|---|---|
| عملکرد | درایور موتور استپر دوقطبی سینوسی میکرواستپ با چاپر PWM |
| موتور هدف | موتور استپر دوقطبی دو فاز |
| جریان خروجی کاری | حداکثر 4.5 A |
| ولتاژ تحمل خروجی | Vcc = 50 V |
| حالتهای استپ | 1/1، 1/2، 1/4، 1/8 و 1/16 |
| پکیج | HZIP25-P-1.00F، دارای 25 پایه |
پکیج این قطعه HZIP25-P-1.00F و دارای 25 پایه است. پیش از ثبت سفارش، پکیج و نوع نصب موردنیاز برد را با مشخصات مدار خود تطبیق دهید. همچنین مقادیر جریان و ولتاژ را با نیاز طراحی مقایسه کنید.
برای استعلام قیمت و موجودی روز این آیسی از توکل الکترونیک، میتوانید درخواست خود را بر اساس پارتنامبر و پکیج موردنیاز ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور برای سفارشها فراهم است. این فروشگاه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را نیز ارائه میدهد.
عبارت قیمت آی سی را برای دسترسی به گروه مربوط به محصولات و بررسی گزینههای فروش در نظر بگیرید. پیش از سفارش، تطبیق پارتنامبر و پکیج با مدار را انجام دهید.
این درایور برای مدارهایی انتخاب میشود که به راهاندازی موتور استپر دوقطبی دو فاز، کنترل چرخش در دو جهت و انتخاب چند حالت میکرواستپ نیاز دارند. ترکیب چاپر PWM، حالتهای تحریک قابل انتخاب، منبع تغذیه تکی و مدارهای حفاظتی داخلی، مجموعهای از قابلیتهای مهم برای طراحیهای کنترل موتور فراهم میکند.
پیش از خرید، جریان کاری حداکثر 4.5 A، ولتاژ تحمل خروجی با Vcc = 50 V و پکیج 25 پایه را با مدار نهایی مقایسه کنید. عدد 5.0 A تنها یک حد مطلق برای جریان پیک خروجی است و نباید مبنای کارکرد عادی قرار گیرد.
این آیسی برای راهاندازی موتورهای استپر دوقطبی دو فاز طراحی شده است.
حالتهای 1/1، 1/2، 1/4، 1/8 و 1/16 استپ قابل انتخاب هستند.
پکیج قطعه HZIP25-P-1.00F است و 25 پایه دارد.
اگر برای یک موتور استپر دوقطبی دو فاز به درایوری با کنترل چرخش جلو و عقب، حالتهای میکرواستپ از 1/1 تا 1/16، جریان خروجی کاری حداکثر 4.5 A و پکیج HZIP25-P-1.00F نیاز دارید، این محصول میتواند در فهرست بررسی شما قرار گیرد. برای دریافت قیمت و موجودی روز، ثبت سفارش یا دریافت پیشفاکتور با توکل الکترونیک تماس بگیرید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
| Part Number | TB6600HG |
|---|---|
| پکیج | HZIP25-P-1.00F |
