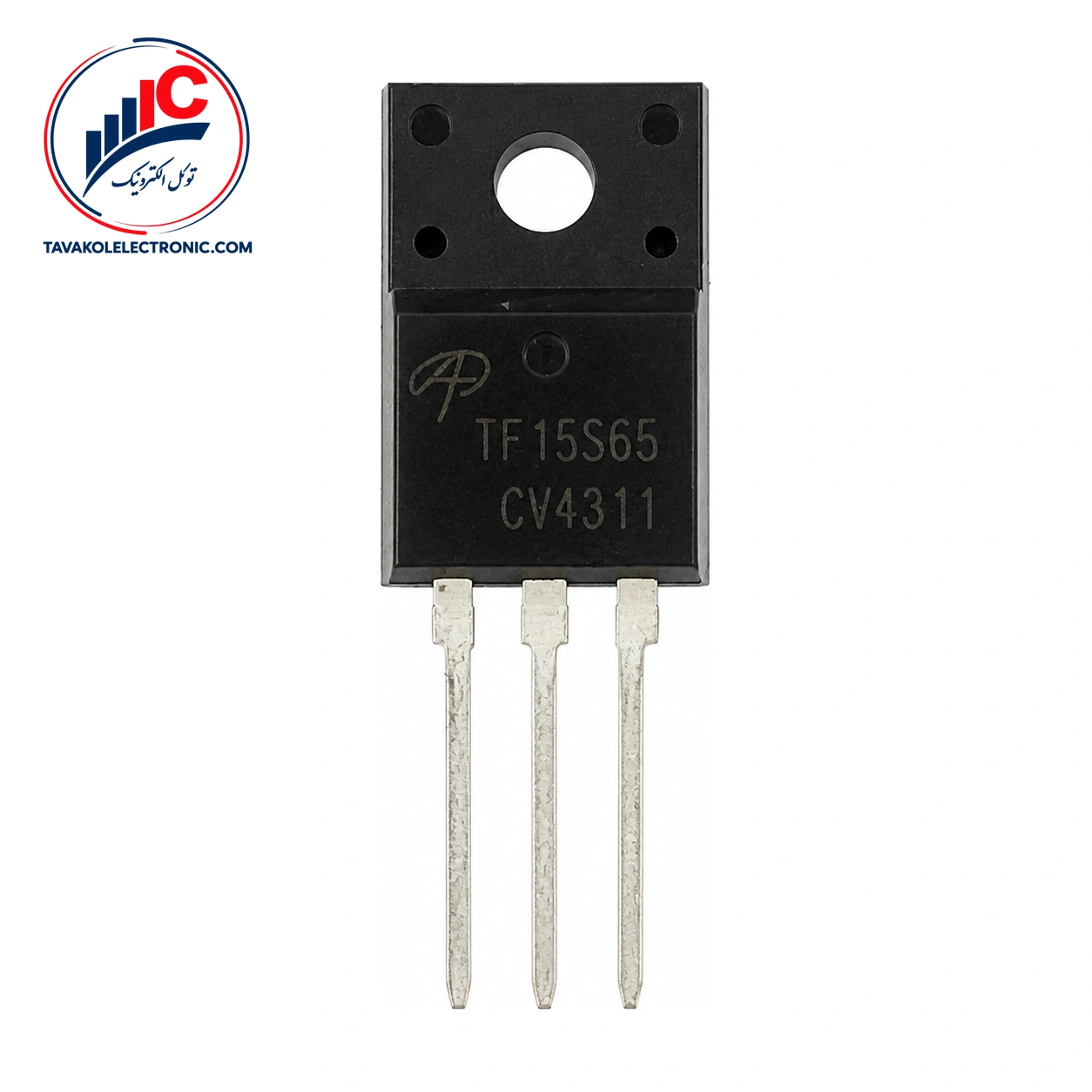

ماسفت AOTF15S65

ویژگی‌ها
Part NumberAOTF15S65
پکیجTO-220-3
مشخصات فنیVDS: 650 V, ID: 15 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت AOTF15S65

ماسفت AOTF15S65 یک ترانزیستور قدرت αMOS با مشخصه 650 V و 15 A است که برای مدارهای سوئیچینگ و طراحی منابع تغذیه آفلاین معرفی شده است. پکیج TO-220F، مقاومت روشن درین-سورس حداکثر 0.29 Ω و بار کل گیت معمول 17.2 nC از مهم‌ترین نکات انتخاب این قطعه هستند.


ویژگی‌های کلیدی AOTF15S65

این ماسفت برای کاربردهای کلیدزنی و منابع تغذیه آفلاین مناسب بررسی و انتخاب است. ولتاژ شکست درین-سورس آن حداقل 650 V است؛ این مقدار در VDS=5 V نیست، بلکه برای آزمون مشخص‌شده با ID=250 µA، VGS=0 V و دمای پیوند 25°C اعلام شده است.

مقاومت استاتیک درین-سورس حداکثر 0.29 Ω است و در شرایط VGS=10 V، ID=7.5 A و TJ=25°C مشخص شده است. بنابراین در مقایسه قطعات، باید ولتاژ گیت و جریان آزمون را هم کنار مقدار مقاومت در نظر گرفت.

مشخصات فنی AOTF15S65

پارامتر مقدار
نوع قطعه ترانزیستور قدرت αMOS
پکیج TO-220F
ولتاژ شکست درین-سورس حداقل 650 V در 25°C
مقاومت استاتیک درین-سورس حداکثر 0.29 Ω در VGS=10 V و ID=7.5 A
بار کل گیت معمولاً 17.2 nC
انرژی خروجی معمولاً 3.6 mJ در 400 V

انتخاب AOTF15S65 برای مدارهای سوئیچینگ

بار کل گیت معمول 17.2 nC و ظرفیت ورودی معمول 841 pF هستند. ظرفیت ورودی در VGS=0 V، VDS=100 V و فرکانس 1 MHz مشخص شده است. این دو پارامتر در بررسی رفتار کلیدزنی و انتخاب مدار راه‌انداز گیت اهمیت دارند، اما نتیجه نهایی باید با فرکانس و شرایط واقعی مدار سنجیده شود.

ولتاژ آستانه گیت در محدوده 2.6 تا 4 V قرار دارد. این محدوده در VDS=5 V و ID=250 µA به دست آمده است؛ بنابراین برای شناخت نقطه آغاز هدایت کاربرد دارد و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر شرایط کاری نیست.

حداکثر جریان پیوسته دیود بدنه 15 A اعلام شده است. این مقدار نیز باید در کنار مسیر جریان، شرایط حرارتی و نوع عملکرد مدار بررسی شود.

حدود مطلق و نکات تطبیق

مقدار 650 V برای ولتاژ درین-سورس، جریان پیوسته 15 A در TC=25°C و جریان پیوسته 10 A در TC=100°C، همگی در گروه حدود مطلق قرار دارند و نباید به‌عنوان جریان یا ولتاژ کار عادی استفاده شوند. جریان پالسی 60 A نیز یک رتبه‌بندی حدی است، نه مقدار پیشنهادی برای کار مداوم.

ولتاژ گیت-سورس ±30 V و محدوده دمای پیوند و ذخیره‌سازی از 55- تا 150°C نیز حدود مطلق هستند. رعایت این مقادیر به‌تنهایی جای بررسی دفع حرارت و شرایط واقعی مدار را نمی‌گیرد.


قیمت و خرید ماسفت AOTF15S65

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. کالا با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از سفارش، پارت‌نامبر و پکیج TO-220F را با نقشه و نیاز مدار خود تطبیق دهید. برای بررسی گزینه‌های این گروه می‌توانید عبارت «مشاهده ماسفت» را دنبال کنید.


سفارش AOTF15S65 از توکل الکترونیک

اگر مشخصات ولتاژ شکست حداقل 650 V، مقاومت روشن حداکثر 0.29 Ω، بار گیت معمول 17.2 nC و پکیج TO-220F با طراحی شما هم‌خوانی دارد، برای بررسی موجودی، قیمت و شرایط تأمین با فروشگاه در ارتباط باشید. توکل الکترونیک امکان تأمین شرکتی و حضور فیزیکی در بازار جمهوری تهران را نیز دارد.


سؤالات متداول درباره ماسفت

AOTF15S65 برای چه کاربردی استفاده می‌شود؟

این قطعه برای کاربردهای سوئیچینگ و طراحی منابع تغذیه آفلاین معرفی شده است. انتخاب نهایی باید بر اساس ولتاژ، جریان، شرایط گیت و محدودیت‌های مدار انجام شود.

پکیج این ماسفت چیست؟

پکیج AOTF15S65 از نوع TO-220F است. هنگام سفارش، فرم پکیج و پارت‌نامبر را با قطعه مورد نیاز در مدار تطبیق دهید.

مقاومت روشن AOTF15S65 چقدر است؟

حداکثر مقاومت استاتیک درین-سورس 0.29 Ω است. این مقدار در VGS=10 V، ID=7.5 A و TJ=25°C مشخص شده و باید با شرایط کاری واقعی مقایسه شود.

توضیحات تکمیلی

Part Number

AOTF15S65

پکیج

TO-220-3

مشخصات فنی

VDS: 650 V, ID: 15 A
