NCEP15T14 از محصولات NCE Power Semiconductor است و یک ماسفت قدرت کانال N با ساختار Super Trench محسوب میشود. این قطعه برای مدارهایی طراحی شده که سوئیچ‌زنی با فرکانس بالا در آن‌ها اهمیت دارد و می‌تواند در بخش یکسوسازی سنکرون هم به کار برود.
این مدل با ولتاژ درین-سورس 150 ولت و جریان درین 140 آمپر، گزینه‌ای قابل توجه برای طراحی‌های قدرت است. کاربرد اعلام‌شده برای آن مبدل‌های DC/DC است. پیش از انتخاب نهایی، شرایط کاری مدار، روش درایو گیت و نیاز حرارتی سیستم را با مشخصات فنی پروژه تطبیق دهید.
– نوع کانال: N-channel – ساختار: Super Trench power MOSFET – ولتاژ درین-سورس: 150 V – جریان درین: 140 A – کاربرد اعلام‌شده: مبدل DC/DC – پکیج: TO-220-3L
مقاومت روشن درین-سورس این قطعه در شرایط مشخص‌شده، 5.6 میلی‌اهم به‌صورت تیپیک و 6.2 میلی‌اهم به‌صورت حداکثر است. این مقادیر در VGS برابر 10 ولت، ID برابر 70 آمپر و دمای کیس 25 درجه سانتی‌گراد تعریف شده‌اند؛ بنابراین هنگام مقایسه یا انتخاب، شرایط آزمون را هم در نظر بگیرید.
بار کل گیت 80 نانوکولن به‌صورت تیپیک، ظرفیت ورودی 5900 پیکوفاراد و زمان تأخیر روشن‌شدن 26 نانوثانیه به‌صورت تیپیک اعلام شده است. زمان بازیابی معکوس نیز 140 نانوثانیه تیپیک است. این مشخصات برای ارزیابی رفتار قطعه در طراحی‌های سوئیچینگ و یکسوسازی سنکرون کاربرد دارند.
| پارامتر | مقدار |
|---|---|
| ولتاژ درین-سورس | 150 V |
| جریان درین | 140 A |
| مقاومت روشن | 5.6 mΩ typ، 6.2 mΩ max |
| بار کل گیت | 80 nC typ |
| پکیج | TO-220-3L |
دمای کاری اتصال برای این قطعه 175 درجه سانتی‌گراد اعلام شده است. بازه 55- تا 175 درجه سانتی‌گراد مربوط به محدوده دمای اتصال و نگهداری در بخش حدود مجاز است و نباید بدون بررسی طراحی حرارتی، دمای کار عادی فرض شود. همچنین ولتاژ گیت-سورس ±20 ولت و توان تلفاتی 320 وات، از حدود حداکثری هستند و مشخصه عملکرد عادی محسوب نمی‌شوند.
این ماسفت در پکیج TO-220-3L عرضه میشود. هنگام جایگزینی یا طراحی برد، تطبیق دقیق پکیج، پایه‌ها و فضای مکانیکی باید از روی مستندات فنی همان قطعه بررسی شود. شباهت ظاهری پکیج به‌تنهایی برای تأیید سازگاری کافی نیست.
برای کاربردهای مبدل DC/DC، علاوه بر ولتاژ و جریان، مقاومت روشن، بار گیت و زمان‌های سوئیچینگ اهمیت دارند. اگر مدار با فرکانس بالا کار می‌کند، ظرفیت ورودی و بار گیت را با توان درایور گیت و روش کنترل خود مقایسه کنید. برای آشنایی با گروه محصولات مرتبط، میتوانید «مشاهده ماسفت» را دنبال کنید.
قیمت این ماسفت به موجودی و شرایط تأمین بستگی دارد. در توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی و همچنین خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز میتوانید برای دریافت پیش‌فاکتور درخواست خود را ارسال کنید.
این قطعه با ضمانت اصالت کالا ارائه میشود و ارسال به سراسر کشور انجام می‌گیرد. پیش از ثبت سفارش، پارت‌نامبر و پکیج مورد نیاز خود را بررسی کنید تا مدل انتخاب‌شده با طراحی شما مطابقت داشته باشد.
این مدل یک ماسفت قدرت کانال N با ساختار Super Trench است و برای سوئیچ‌زنی با فرکانس بالا و یکسوسازی سنکرون معرفی شده است.
پکیج این قطعه TO-220-3L است. تطبیق پایه‌ها و مشخصات مکانیکی باید پیش از مونتاژ بررسی شود.
مبدل‌های DC/DC به‌عنوان کاربرد اعلام‌شده این قطعه معرفی شده‌اند. انتخاب نهایی باید با شرایط ولتاژ، جریان، درایو گیت و دفع حرارت مدار انجام شود.
NCEP15T14 یک ماسفت قدرت کانال N در پکیج TO-220-3L است که مشخصه‌هایی مانند ولتاژ 150 ولت، جریان 140 آمپر و مقاومت روشن پایین را ارائه می‌کند. این مدل برای بررسی در مبدل‌های DC/DC و مدارهای سوئیچینگ فرکانس بالا مناسب است. برای سفارش، پارت‌نامبر این قطعه و تعداد مورد نیاز را اعلام کنید تا قیمت و موجودی روز بررسی شود.
| Part Number | NCEP15T14 |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 150 V, ID: 140 A |

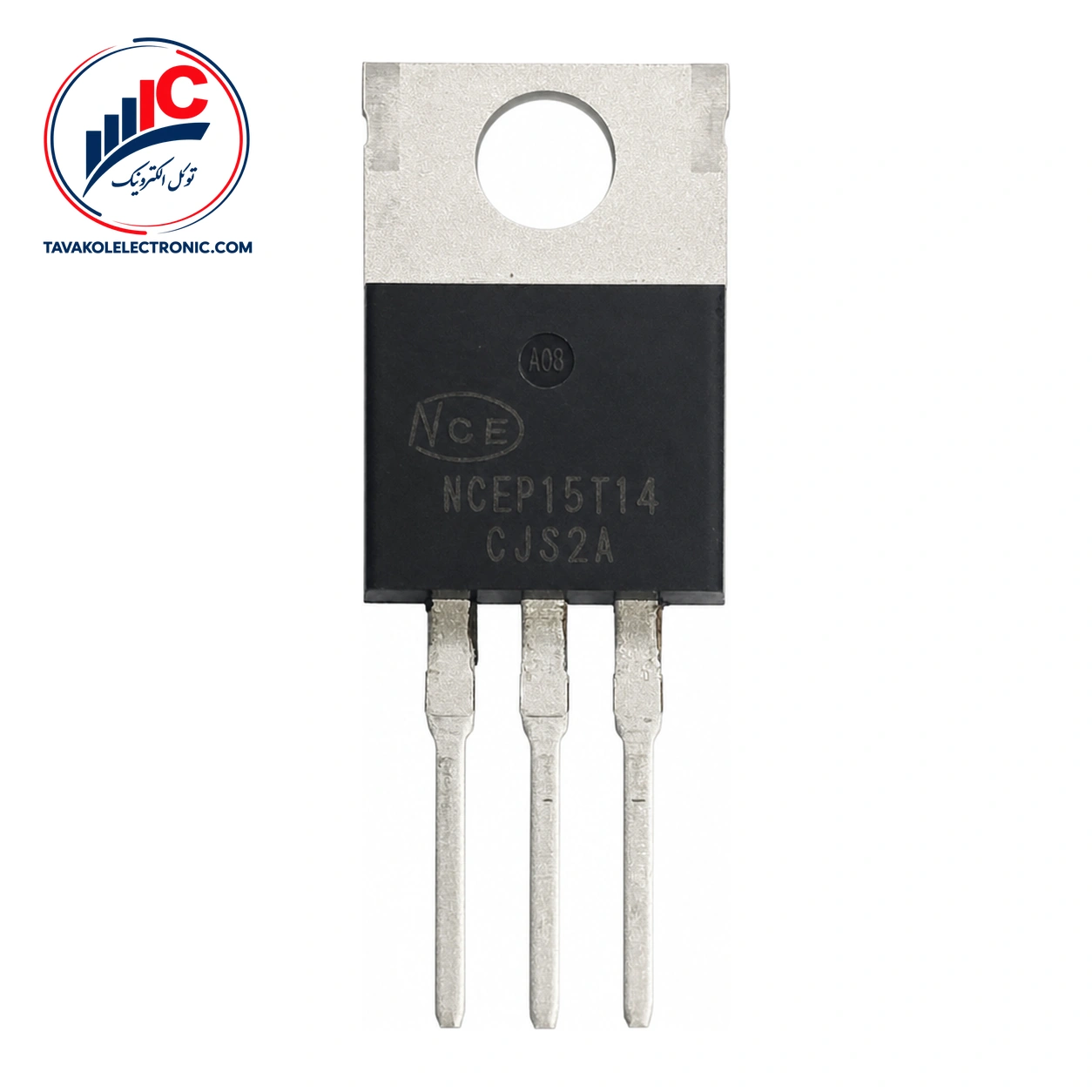

ماسفت NCEP15T14
