ماسفت 2SK1357

ویژگی‌ها
Part Number2SK1357
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

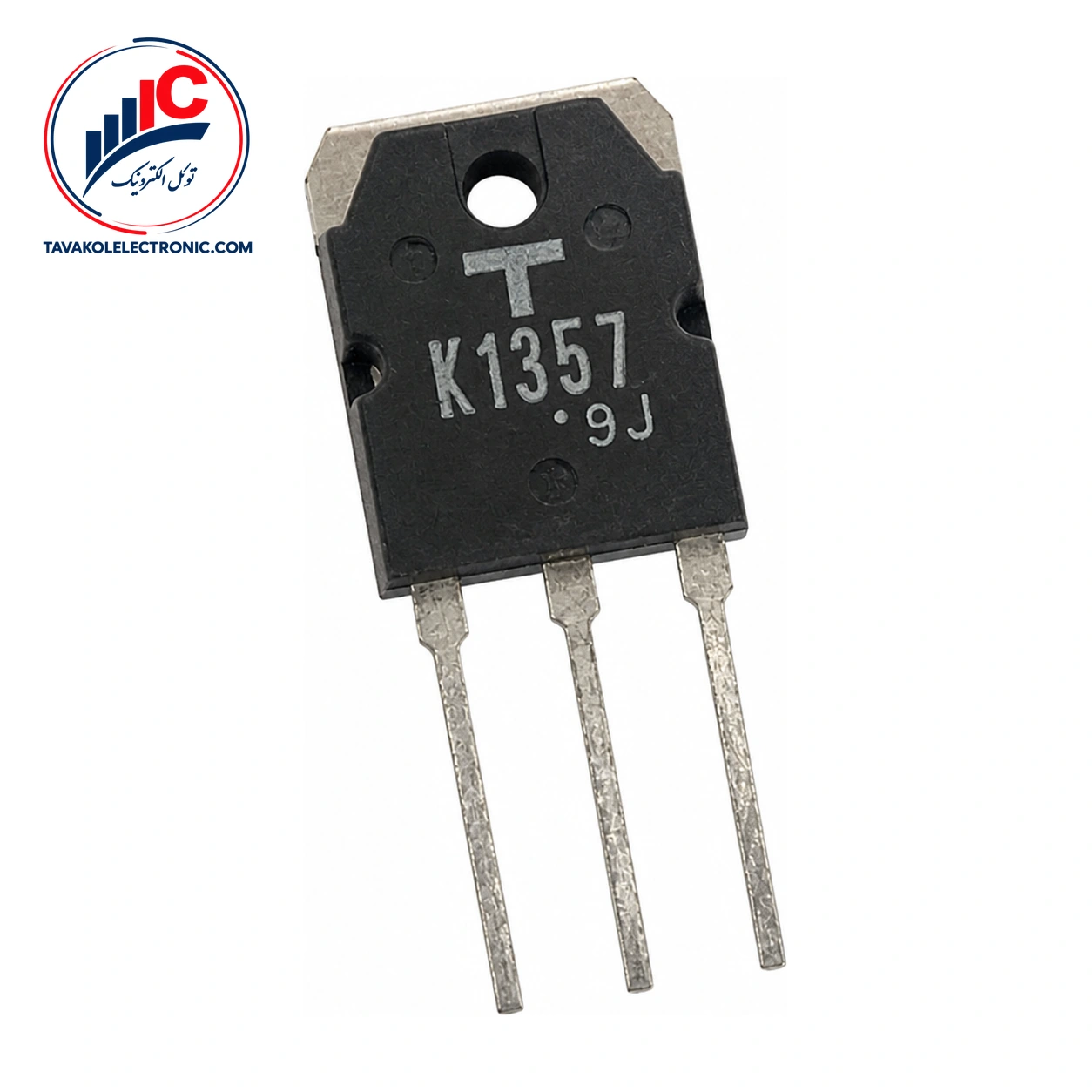

معرفی ماسفت 2SK1357

2SK1357 یک ماسفت سیلیکونی کانال N از نوع enhancement-mode و محصول Toshiba است. این قطعه برای مدارهایی با نیاز به سوئیچینگ سریع و جریان بالا طراحی شده و می‌تواند در مرحله انتخاب قطعات مدارهای قدرت بررسی شود.

کاربردهای مشخص‌شده برای این مدل شامل مبدل‌های DC-DC و درایو موتور است. برای مقایسه مدل‌های مختلف، بررسی انواع ماسفت نیز می‌تواند مفید باشد.

ویژگی‌های کلیدی 2SK1357

– کانال N و حالت کاری enhancement-mode – مناسب برای کاربردهای سوئیچینگ سریع و جریان بالا – پکیج SC-65 با نام‌گذاری Toshiba برابر با 2-16C1B – مقاومت روشن‌شدن درین-سورس 2.5 اهم به‌صورت معمولی و 2.8 اهم به‌صورت حداکثری، در شرایط آزمون مشخص – ولتاژ شکست درین-سورس حداقل 900 ولت در شرایط آزمون تعیین‌شده


مشخصات فنی 2SK1357

پارامتر مقدار شرایط آزمون
نوع کانال N-channel، enhancement-mode —
پکیج SC-65 / 2-16C1B —
مقاومت روشن‌شدن درین-سورس 2.5 Ω typ.، 2.8 Ω max. ID = 2 A، VGS = 10 V، Ta = 25°C
ولتاژ شکست درین-سورس 900 V min. ID = 10 mA، VGS = 0 V، Ta = 25°C
ولتاژ آستانه گیت 1.5 تا 3.5 V VDS = 10 V، ID = 1 mA، Ta = 25°C

پارامترهای سوئیچینگ و گیت 2SK1357

بار کل گیت 60 نانوکولن به‌صورت typ. و 120 نانوکولن به‌صورت max. اعلام شده است. این مقدار در VDD حدود 400 ولت، VGS برابر 10 ولت و ID برابر 4 آمپر به‌دست آمده است. زمان خاموش‌شدن نیز 70 نانوثانیه typ. و 140 نانوثانیه max. است و تحت شرایط آزمون مشخص، از جمله VDD حدود 400 ولت و ID برابر 2 آمپر، اندازه‌گیری شده است.

جریان قطع درین حداکثر 300 میکروآمپر در VDS برابر 720 ولت و VGS برابر صفر ولت است. رسانایی انتقالی مستقیم نیز 2.0 زیمنس به‌صورت typ. در VDS برابر 20 ولت و ID برابر 2 آمپر مشخص شده است.

ولتاژ درین-سورس 900 ولت، جریان پیوسته 5 آمپر، جریان پالسی 15 آمپر، ولتاژ گیت-سورس ±30 ولت و دمای کانال 150 درجه سانتی‌گراد، همگی مقدار حداکثر مطلق هستند.


کاربرد و انتخاب ماسفت 2SK1357

این مدل برای سوئیچینگ سریع و جریان بالا، به‌ویژه در مبدل‌های DC-DC و درایو موتور، قابل بررسی است. در انتخاب نهایی فقط ولتاژ یا جریان را مقایسه نکنید؛ نوع کانال، روش تحریک گیت، مقاومت روشن‌شدن، پکیج و شرایط حرارتی نیز باید با مدار هماهنگ باشند.

پکیج SC-65 و نام‌گذاری 2-16C1B را با نمونه موجود روی برد یا اطلاعات مونتاژ تطبیق دهید. همچنین توجه داشته باشید که مقاومت روشن‌شدن، بار گیت و زمان سوئیچینگ به شرایط آزمون وابسته‌اند و برای تفسیر درست باید همان شرایط در نظر گرفته شود.


خرید و استعلام قیمت 2SK1357

برای خرید این ماسفت از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. فروش تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است. پیش از ثبت سفارش، پارت‌نامبر را با نمونه موردنظر و نیاز مدار تطبیق دهید.


سؤالات متداول درباره 2SK1357

2SK1357 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال N از نوع enhancement-mode است و برای کاربردهای سوئیچینگ سریع و جریان بالا معرفی شده است.

پکیج این ماسفت چیست؟

پکیج آن SC-65 است و نام‌گذاری Toshiba برای این پکیج 2-16C1B اعلام شده است.

این قطعه در چه مدارهایی کاربرد دارد؟

کاربردهای مشخص‌شده شامل مبدل DC-DC و درایو موتور است. انتخاب نهایی باید با شرایط ولتاژ، جریان، گیت و حرارت مدار انجام شود.


جمع‌بندی و سفارش 2SK1357

2SK1357 یک ماسفت کانال N با پکیج SC-65، ولتاژ شکست درین-سورس حداقل 900 ولت و مشخصات سوئیچینگ تعریف‌شده است. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را اعلام کنید.

توضیحات تکمیلی

Part Number

2SK1357

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 5 A
