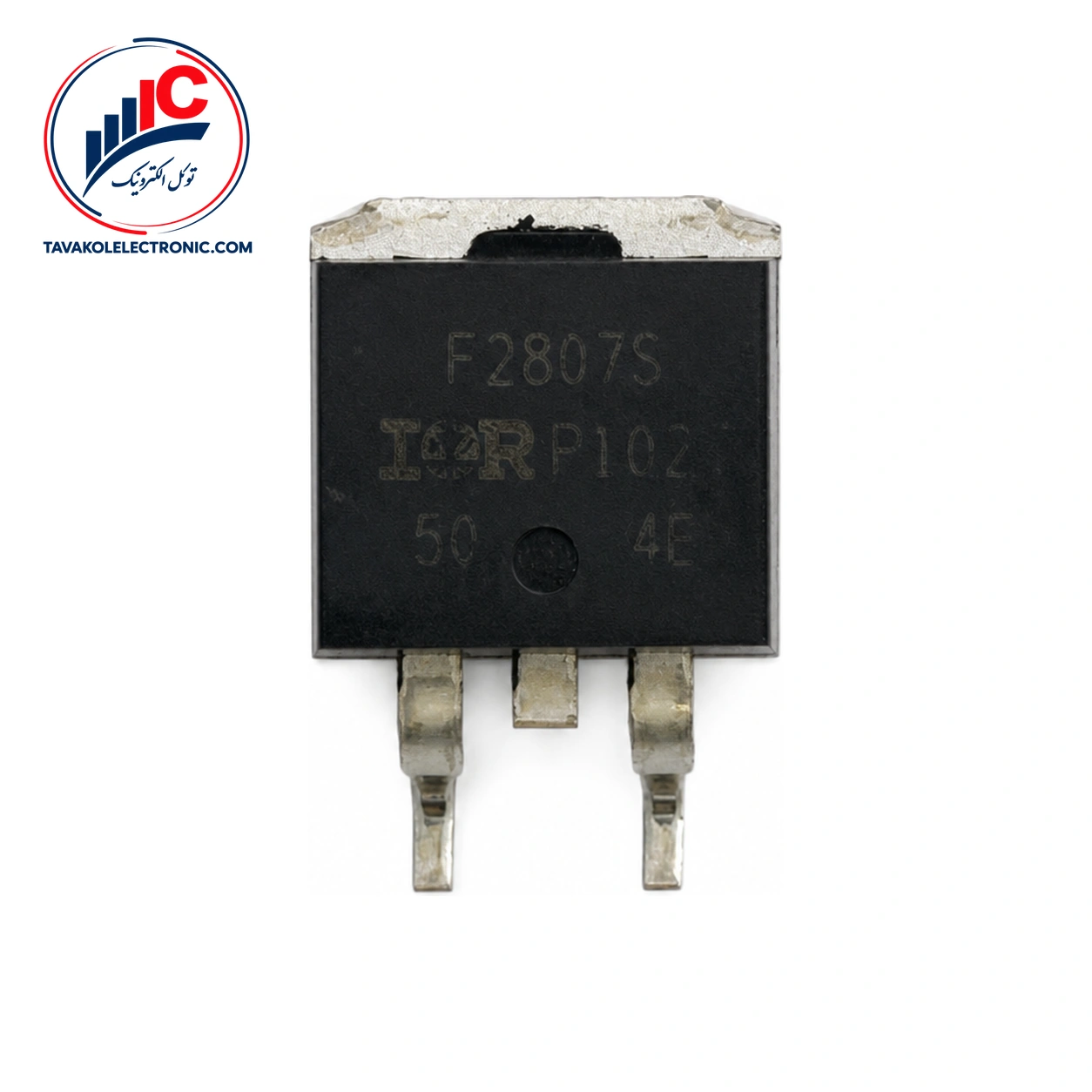

ماسفت IRF2807S

ویژگی‌ها
Part NumberIRF2807S
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 75 V, ID: 82 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی IRF2807S

IRF2807S یک MOSFET کانال N با کاربرد سوئیچینگ است. این قطعه برای مدارهایی مناسب است که کنترل قطع‌ و وصل جریان در آن‌ها اهمیت دارد.

پکیج این قطعه TO-263 (D2PAK) است. پیش از مونتاژ، پکیج و ترتیب پایه‌ها را با طراحی برد تطبیق دهید. برای بررسی میان انواع ماسفت و قطعات الکترونیکی، توجه به عملکرد و پارت‌نامبر دقیق ضروری است.


مشخصات فنی IRF2807S

پارامتر مقدار شرایط یا توضیح
نوع قطعه MOSFET کانال N ترانزیستور با کاربرد سوئیچینگ
پکیج TO-263 (D2PAK) —
ولتاژ شکست درین-سورس حداقل 75 V VGS=0 V، ID=0.25 mA، TC=25°C
آستانه گیت 2.0 تا 4.0 V حداقل تا حداکثر، VDS=VGS و ID=0.25 mA در TC=25°C
مقاومت روشن درین-سورس حداکثر 13 mΩ VGS=10 V، ID=43 A، TC=25°C
مقاومت حرارتی کانال-کیس حداکثر 0.65 °C/W مشخصه حرارتی حداکثری
مقاومت حرارتی کانال-محیط حداکثر 40 °C/W مشخصه حرارتی حداکثری

مقاومت روشن 13 mΩ در شرایط VGS=10 V، ID=43 A و دمای کیس 25°C بیان شده است. ولتاژ شکست درین-سورس هم با شرایط VGS=0 V، جریان ID=0.25 mA و TC=25°C مشخص شده است.

پایه‌های IRF2807S در پکیج TO-263

در پکیج TO-263 (D2PAK)، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

حدود مجاز الکتریکی

ولتاژ درین-سورس حداکثر 75 V و ولتاژ گیت-سورس حداکثر ±20 V است. جریان پیوسته درین 82 A در TC=25°C و 58 A در TC=100°C اعلام شده است. جریان تک‌پالسی درین نیز 280 A، توان تلفاتی کل در TC=25°C برابر 230 W و حداکثر دمای کاری پیوند 175°C است.


خرید و قیمت قطعه

برای اطلاع از قیمت و موجودی روز IRF2807S با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی ارائه می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

پیش از ثبت سفارش، پارت‌نامبر IRF2807S و پکیج TO-263 (D2PAK) را با نیاز پروژه تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را فراهم می‌کند. حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری حضوری سفارش در دسترس است.


سؤالات متداول درباره IRF2807S

IRF2807S چه نوع قطعه‌ای است؟

این قطعه یک MOSFET کانال N است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.

پکیج و ترتیب پایه‌ها چیست؟

پکیج TO-263 (D2PAK) است. در این پکیج، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا جریان 82 A مقدار کاری عادی است؟

خیر. جریان 82 A حد مجاز جریان پیوسته در TC=25°C است و نباید بدون بررسی شرایط حرارتی و محدودیت‌های مدار، به‌عنوان جریان کاری عادی استفاده شود.


جمع‌بندی و ثبت سفارش

IRF2807S یک MOSFET کانال N با کاربرد سوئیچینگ و پکیج TO-263 (D2PAK) است. ولتاژ شکست، مقاومت روشن، آرایش پایه‌ها و حدود مجاز حرارتی و الکتریکی آن را پیش از انتخاب با نیاز پروژه مقایسه کنید. برای استعلام قیمت، بررسی موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRF2807S

پکیج

D2PAK

Channel Type

N-Channel

مشخصات فنی

VDS: 75 V, ID: 82 A
