ماسفت STU3055L محصول شرکت SamHop Microelectronics است. برای انتخاب این قطعه باید ولتاژ، جریان، سطح تحریک گیت و شرایط واقعی مدار را در نظر گرفت. این ماسفت زمانی مناسب است که مشخصات الکتریکی آن، به‌ویژه مقاومت روشن و جریان درین، با نیاز طراحی هماهنگ باشد.
برای مقایسه مدل‌های مختلف، انواع ماسفت را می‌توان بر اساس ولتاژ کاری، جریان، مقاومت روشن و شیوه راه‌اندازی گیت بررسی کرد. هنگام انتخاب، مقدار هر پارامتر را همراه با شرایط آزمون آن بخوانید؛ چون VGS، VDS و جریان آزمون مستقیماً روی نتیجه مقایسه اثر می‌گذارند.
مهم‌ترین مشخصات الکتریکی این ماسفت در جدول زیر آمده است. مقادیر min، typ و max مطابق شرایط آزمون همان ردیف هستند و نباید بدون توجه به همان شرایط به مدار تعمیم داده شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| ولتاژ شکست درین-سورس BV DSS | حداقل 25 V | VGS = 0 V، ID = 250 uA |
| جریان درین روشن ID(ON) | حداقل 15 A | VDS = 5 V، VGS = 4.5 V |
| مقاومت روشن RDS(ON) | 50 typ / 70 max mOhm | VGS = 10 V، ID = 4 A |
| مقاومت روشن RDS(ON) | 62 typ / 95 max mOhm | VGS = 4.5 V، ID = 3 A |
| ولتاژ آستانه گیت VGS(th) | 0.8 min / 1.1 typ / 1.8 max V | VDS = VGS، ID = 250 uA |
در VGS برابر 10 V، مقاومت روشن این قطعه 50 mOhm معمول و 70 mOhm حداکثر است. در VGS برابر 4.5 V، این مقدار به‌ترتیب 62 و 95 mOhm اعلام شده است؛ بنابراین سطح ولتاژ گیت هنگام ارزیابی افت ولتاژ و تلفات اهمیت دارد.
جریان درین با گیت صفر، حداکثر 1 uA در VDS برابر 20 V و VGS برابر 0 V است. ولتاژ آستانه گیت نیز در شرایط VDS = VGS و ID = 250 uA، حداقل 0.8 V، مقدار معمول 1.1 V و حداکثر 1.8 V گزارش شده است.
ظرفیت ورودی CISS برابر 240 pF معمول و 285 pF حداکثر، ظرفیت خروجی COSS برابر 97 pF معمول و 113 pF حداکثر، و ظرفیت انتقال معکوس CRSS برابر 68 pF معمول و 80 pF حداکثر است. این مقادیر در VDS = 8 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده‌اند.
شارژ کل گیت در VDS = 10 V و ID = 4 A، برای VGS = 10 V برابر 5.9 nC معمول و 6.5 nC حداکثر است. در VGS = 4.5 V، شارژ گیت 3.2 nC معمول و 3.5 nC حداکثر اعلام شده است. زمان‌های تأخیر و خیز نیز تحت شرایط آزمون مشخص، در بازه نانوثانیه قرار دارند.
برای استعلام قیمت و موجودی روز، تعداد موردنیاز و پارت‌نامبر را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از سفارش، ولتاژ شکست، جریان موردنیاز، سطح VGS و مقدار RDS(ON) را با مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را نیز دارد.
ولتاژ شکست حداقل 25 V، جریان درین روشن حداقل 15 A و مقدار RDS(ON) در سطح‌های مختلف VGS از پارامترهای مهم انتخاب هستند. شرایط آزمون هر مقدار باید با شرایط مدار مقایسه شود.
خیر. این پارامتر به VGS و جریان آزمون وابسته است. در VGS = 10 V مقدار معمول 50 mOhm و در VGS = 4.5 V مقدار معمول 62 mOhm گزارش شده است.
پارت‌نامبر، تعداد موردنیاز و شرایط کلی تأمین را برای توکل الکترونیک ارسال کنید تا قیمت و موجودی روز، فروش تکی یا تعدادی و امکان ارائه پیش‌فاکتور بررسی شود.
ماسفت STU3055L دارای ولتاژ شکست حداقل 25 V، جریان درین روشن حداقل 15 A و مشخصات روشن‌شدن و ظرفیت‌های گیت با شرایط آزمون مشخص است. برای سفارش، پارت‌نامبر را تطبیق دهید و VGS، VDS، جریان و RDS(ON) را با نیاز مدار مقایسه کنید؛ سپس برای دریافت قیمت و موجودی روز با توکل الکترونیک تماس بگیرید.
| Part Number | STU3055L |
|---|---|
| مشخصات فنی | VDS: 25 V |

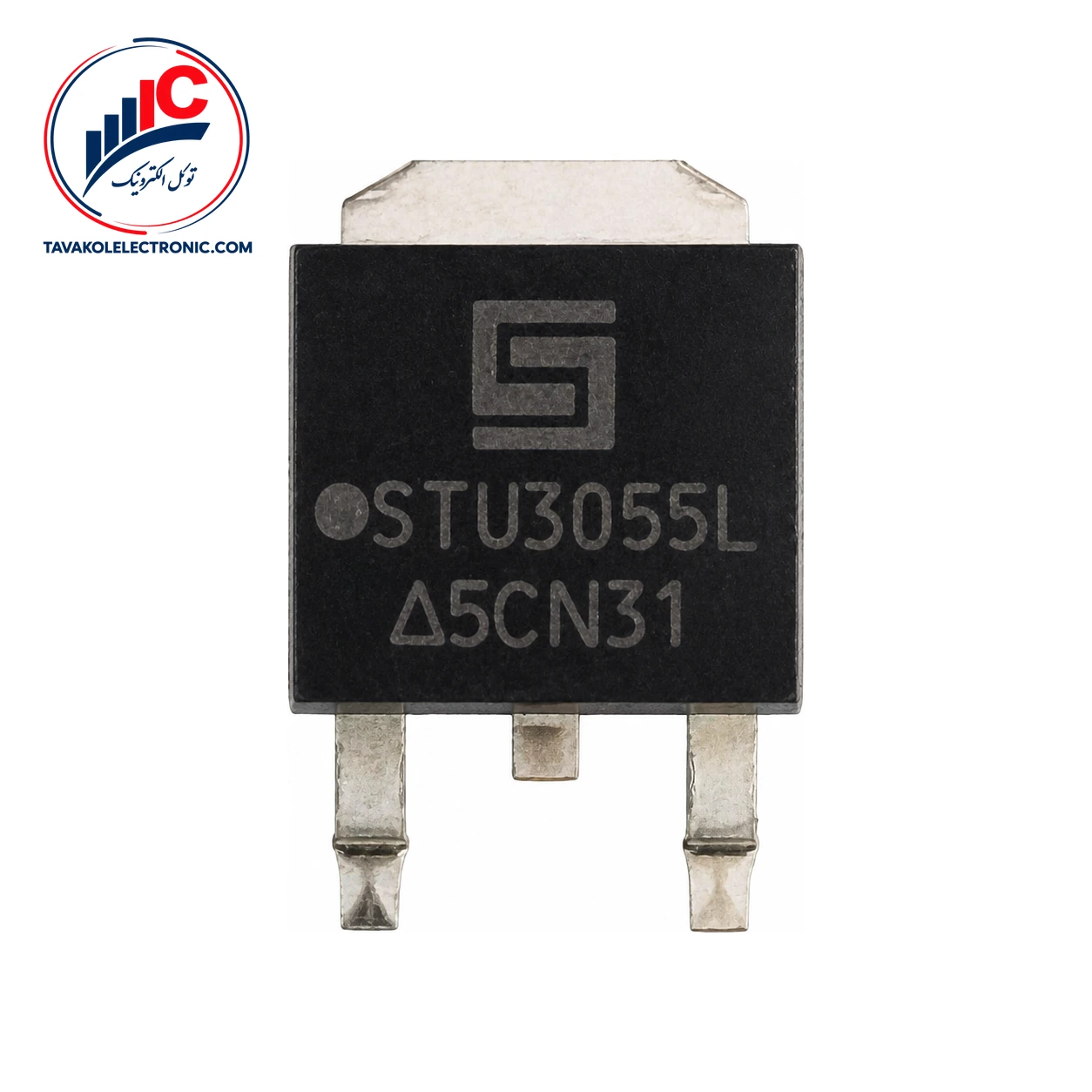

ماسفت STU3055L
