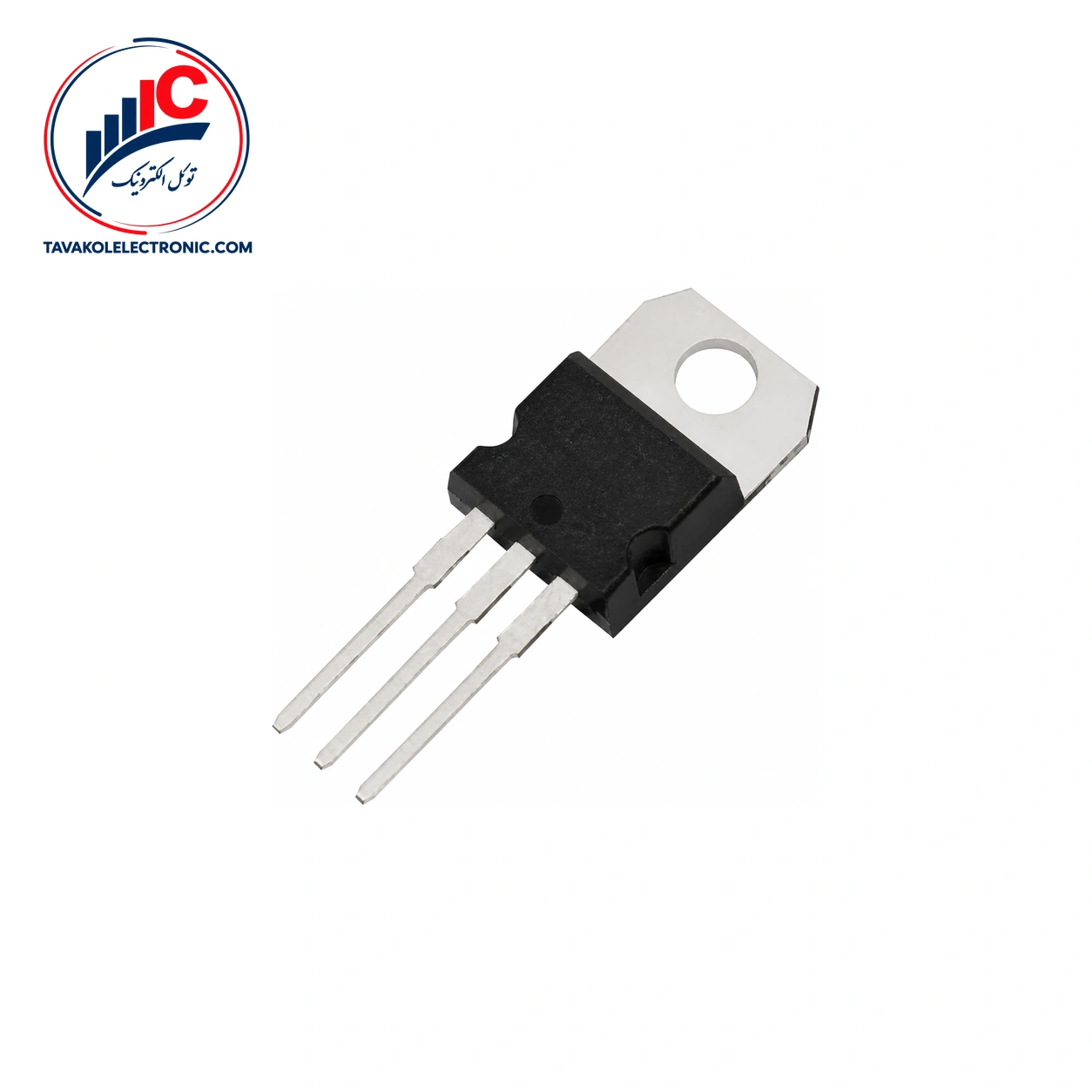

ماسفت STP9NK60Z

ویژگی‌ها
Part NumberSTP9NK60Z
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 7 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت STP9NK60Z

STP9NK60Z یک ماسفت قدرت N-Channel با ساختار Zener-protected SuperMESH از تولیدات STMicroelectronics است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. این مدل در پکیج TO-220 عرضه می‌شود، بنابراین هنگام انتخاب، تطبیق پارت‌نامبر و پکیج با نیاز مدار مهم است.

در مقایسه این قطعه، مقاومت روشن drain-source، ولتاژ شکست، مشخصات گیت و پارامترهای شارژ گیت از موارد مهم هستند. برای مقایسه مدل‌های دیگر در همین گروه، عبارت مشاهده ماسفت را دنبال کنید.


مشخصات فنی STP9NK60Z

مقاومت روشن drain-source در شرایط VGS = 10 V، ID = 3.5 A و TCASE = 25 °C، مقدار معمولی 0.85 Ω و مقدار حداکثر 0.95 Ω است. ولتاژ شکست drain-source نیز در شرایط VGS = 0 و ID = 1 mA، حداقل 600 V اعلام شده است.

ولتاژ آستانه گیت در شرایط VDS = VGS و ID = 100 µA، حداقل 3 V، مقدار معمولی 3.75 V و حداکثر 4.5 V است. ظرفیت ورودی معمولی 1110 pF و ظرفیت خروجی معمولی 135 pF هستند؛ این دو مقدار در VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده‌اند.

شارژ کل گیت در شرایط VDD = 480 V و ID = 7 A، مقدار معمولی 38 nC و حداکثر 53 nC دارد. این پارامترها برای بررسی نیاز درایو گیت و رفتار قطعه در کاربردهای سوئیچینگ مهم هستند.

پارامتر مقدار
نوع قطعه ماسفت قدرت N-Channel با حفاظت Zener
کاربرد سوئیچینگ
پکیج TO-220
ولتاژ شکست drain-source حداقل 600 V، با VGS = 0 و ID = 1 mA
مقاومت روشن drain-source 0.85 Ω معمولی، 0.95 Ω حداکثر
شارژ کل گیت 38 nC معمولی، 53 nC حداکثر

ولتاژ و جریان STP9NK60Z

مقدار 600 V برای ولتاژ drain-source در بخش حدود مطلق مجاز قرار می‌گیرد و نباید به‌عنوان ولتاژ کاری عادی تلقی شود. جریان drain پیوسته نیز در همین بخش، 7 A در TCASE = 25 °C و 4.4 A در TCASE = 100 °C اعلام شده است.

حداکثر ولتاژ gate-source برابر ±30 V است. محدوده دمای پیوند کاری −55 تا 150 °C اعلام شده و توان تلفاتی کل برای پکیج TO-220 در TCASE = 25 °C برابر 125 W است.


خرید و قیمت ماسفت STP9NK60Z

برای استعلام قیمت و موجودی روز، درخواست خرید خود را برای توکل الکترونیک ارسال کنید. این قطعه به‌صورت فروش تکی و تعدادی ارائه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.

پیش از سفارش، پارت‌نامبر و پکیج موردنیاز را بررسی کنید تا انتخاب قطعه با نیاز مدار هماهنگ باشد. توکل الکترونیک این محصول را با ضمانت اصالت کالا عرضه می‌کند و ارسال به سراسر کشور، همچنین حضور فیزیکی در بازار جمهوری تهران، در دسترس است.


جمع‌بندی و سفارش STP9NK60Z

این ماسفت قدرت N-Channel با ساختار Zener-protected SuperMESH، پکیج TO-220 و کاربرد سوئیچینگ عرضه می‌شود. مقاومت روشن، ولتاژ شکست، آستانه گیت، ظرفیت‌ها و شارژ کل گیت از مهم‌ترین داده‌ها برای بررسی آن هستند. برای سفارش، استعلام موجودی و دریافت قیمت، با توکل الکترونیک در ارتباط باشید.


پرسش‌های متداول درباره STP9NK60Z

STP9NK60Z چه نوع قطعه‌ای است؟

این مدل یک ماسفت قدرت N-Channel با حفاظت Zener و ساختار SuperMESH است که برای کاربردهای سوئیچینگ در نظر گرفته شده است.

پکیج STP9NK60Z چیست؟

این قطعه در پکیج TO-220 عرضه می‌شود.

مقاومت روشن STP9NK60Z چقدر است؟

مقاومت روشن drain-source در شرایط VGS = 10 V، ID = 3.5 A و TCASE = 25 °C، مقدار معمولی 0.85 Ω و حداکثر 0.95 Ω دارد.

توضیحات تکمیلی

Part Number

STP9NK60Z

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 7 A
