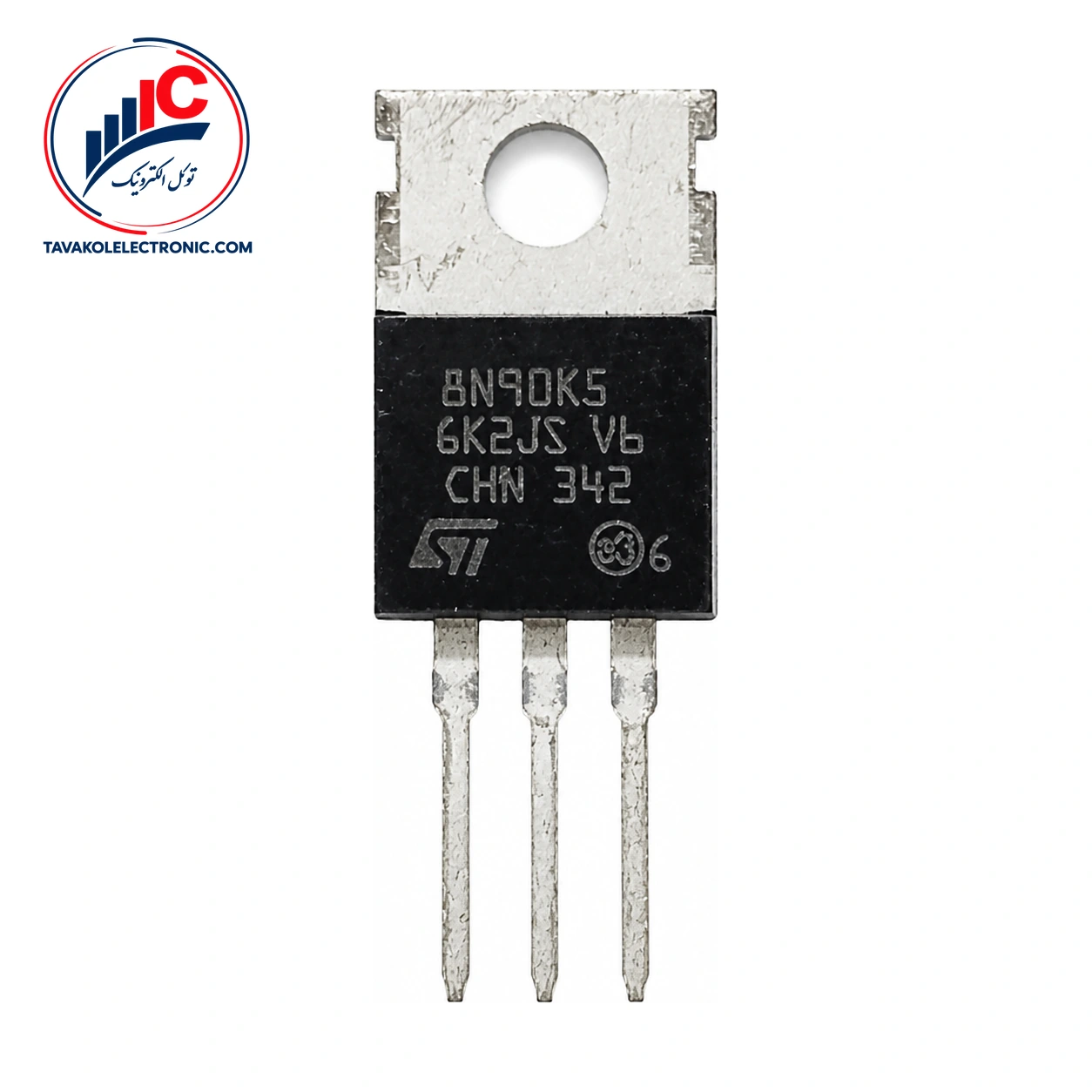

ماسفت STP8N90K5

ویژگی‌ها
Part NumberSTP8N90K5
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت STP8N90K5

STP8N90K5 محصول STMicroelectronics و یک ماسفت قدرت N-channel است که برای کاربردهای سوئیچینگ در نظر گرفته شده است. این قطعه در پکیج TO-220 عرضه می‌شود.

برای مقایسه قطعات هم‌رده، مشاهده ماسفت‌های موجود در دسته‌بندی مربوط می‌تواند به بررسی گزینه‌های دیگر کمک کند.


مشخصات فنی STP8N90K5

پارامتر مقدار
نوع قطعه ماسفت قدرت N-channel
کاربرد سوئیچینگ
پکیج TO-220
ولتاژ شکست درین-سورس حداقل 900 V؛ در VGS = 0 V و ID = 1 mA
مقاومت روشن استاتیک 600 mΩ typ.؛ 680 mΩ max. در VGS = 10 V و ID = 4 A
شارژ کل گیت 11 nC typ. در VDD = 720 V، ID = 8 A و VGS = 0 تا 10 V

ولتاژ و مقاومت روشن STP8N90K5

ولتاژ شکست درین-سورس حداقل 900 V است و این مقدار در VGS = 0 V و ID = 1 mA مشخص شده است. مقاومت روشن استاتیک نیز 600 mΩ به‌صورت typical و 680 mΩ به‌صورت maximum، در VGS = 10 V و ID = 4 A اعلام شده است.

پارامترهای گیت و سوئیچینگ

ولتاژ آستانه گیت 3 V حداقل، 4 V typical و 5 V حداکثر است؛ شرط اندازه‌گیری این مقدار VDS = VGS و ID = 100 µA بوده است. شارژ کل گیت 11 nC typical و ظرفیت ورودی 426 pF typical اعلام شده‌اند. ظرفیت ورودی در VDS = 100 V، فرکانس 1 MHz و VGS = 0 V اندازه‌گیری شده است.

اعداد مربوط به حدود مطلق باید جدا از مشخصات عملکردی تفسیر شوند. ولتاژ درین-سورس 900 V، ولتاژ گیت-سورس برابر ±30 V، جریان پیوسته 8 A در TC = 25 °C و 5 A در TC = 100 °C، همگی مقادیر حد مجاز هستند. توان تلفاتی کل 130 W در TC = 25 °C، بازه دمای اتصال −55 تا 150 °C و جریان پالسی 32 A نیز در همین گروه قرار دارند. انرژی بهمنی تک‌پالس 250 mJ هم با شرایط آغاز TJ = 25 °C، ID = IAR و VDD = 50 V تعریف شده است.


خرید و استعلام قیمت STP8N90K5

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان ثبت درخواست وجود دارد. دریافت پیش‌فاکتور، بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا از خدمات قابل استفاده هنگام خرید هستند.


پرسش‌های متداول درباره STP8N90K5

STP8N90K5 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت N-channel ساخت STMicroelectronics است که برای کاربردهای سوئیچینگ در نظر گرفته شده و در پکیج TO-220 عرضه می‌شود.

آیا 900 V مشخصه کاری عادی این قطعه است؟

ولتاژ شکست درین-سورس حداقل 900 V در شرایط VGS = 0 V و ID = 1 mA اعلام شده است. مقدار 900 V برای ولتاژ درین-سورس همچنین به‌عنوان حد مطلق درج شده است؛ بنابراین این عدد نباید بدون بررسی شرایط واقعی مدار، به‌عنوان شرایط کار عادی استفاده شود.

برای سفارش چه مواردی را بررسی کنم؟

پارت‌نامبر، نوع کانال، پکیج TO-220 و مشخصات مدار را بررسی کنید. برای اطلاع از قیمت، موجودی و دریافت پیش‌فاکتور می‌توانید با فروشگاه تماس بگیرید.


جمع‌بندی و سفارش

این ماسفت قدرت N-channel برای کاربردهای سوئیچینگ طراحی شده و پکیج TO-220 دارد. ولتاژ شکست درین-سورس حداقل 900 V، مقاومت روشن استاتیک 600 mΩ typical در شرایط مشخص، شارژ کل گیت 11 nC typical و ظرفیت ورودی 426 pF typical از مهم‌ترین داده‌های قابل بررسی آن هستند.

برای بررسی موجودی، قیمت روز و ثبت سفارش، پارت‌نامبر و مقدار موردنیاز را به توکل الکترونیک اعلام کنید تا امکان فروش تکی، تعدادی یا تأمین شرکتی بررسی شود.

توضیحات تکمیلی

Part Number

STP8N90K5

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 8 A
