معرفی آی سی TC40H245P و عملکرد آن

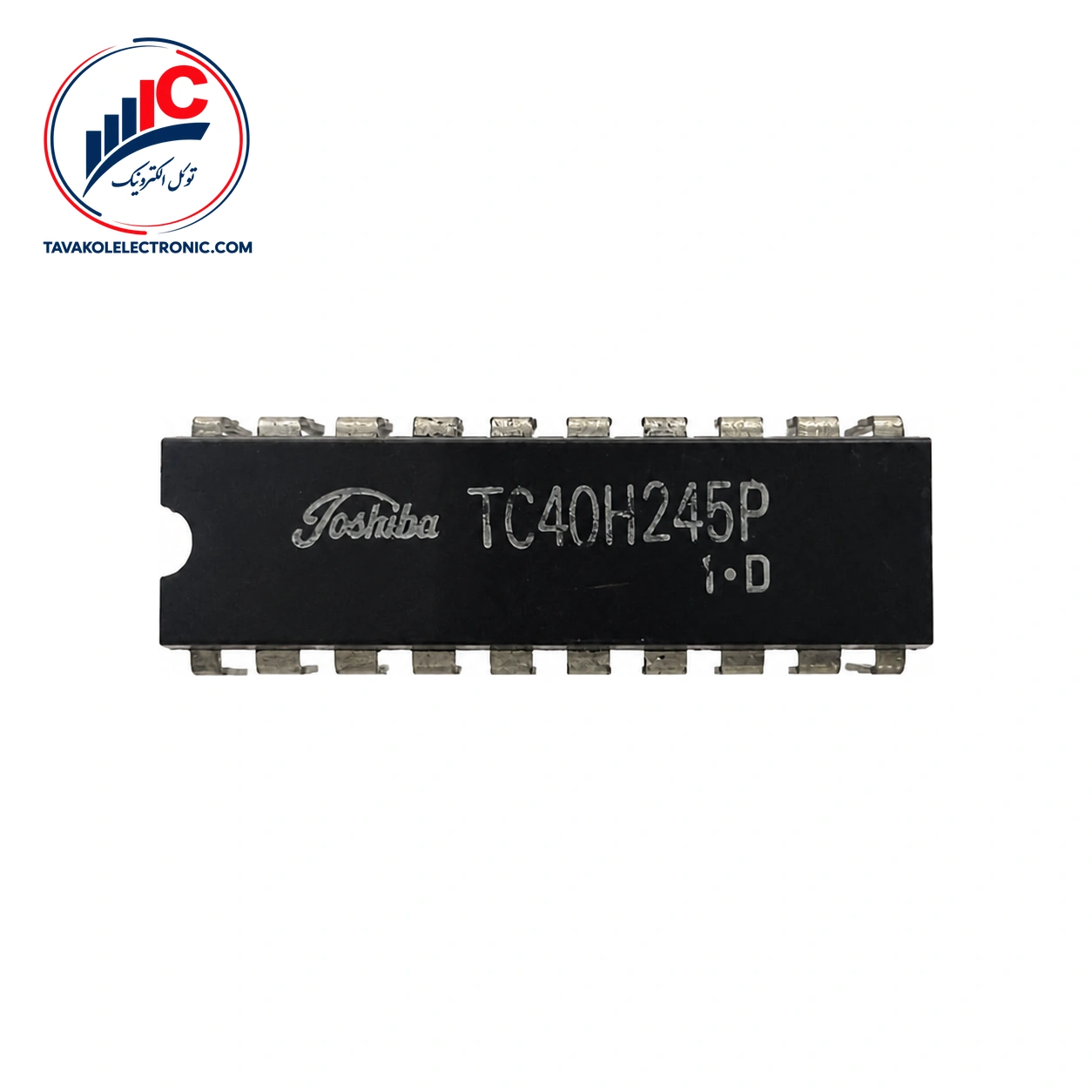

TC40H245P یک بافر باس دوطرفه ۸ بیتی است. خروجی‌های آن غیرمعکوس و از نوع 3-State هستند؛ به همین دلیل برای خطوط داده‌ای مناسب است که در آن‌ها کنترل اتصال خروجی به باس اهمیت دارد. ساختار هشت‌تایی آن با خطوط داده ۸ بیتی هماهنگ است و طراحی بخش رابط داده را ساده‌تر می‌کند.

TC40H245P برای چه مدارهایی مناسب است؟

این مدل را می‌توان در طراحی‌هایی بررسی کرد که به بافر کردن یا مدیریت یک باس داده ۸ بیتی نیاز دارند. نوع کاربرد نهایی به مدار و نحوه کنترل سیگنال‌ها بستگی دارد؛ بنابراین مشخصات کنترلی و جانمایی پایه‌ها باید با نقشه مدار شما مقایسه شود. برای آشنایی بیشتر با گروه‌های مختلف قطعات، عبارت انواع IC را در دسته‌بندی محصولات توکل الکترونیک دنبال کنید.

مشخصات فنی مهم TC40H245P

ولتاژ تغذیه پیشنهادی این آی سی در بازه ۲٫۰ تا ۸٫۰ ولت است و این مقدار در شرایط توصیه‌شده با VSS برابر صفر ولت بیان شده است. محدوده ورودی توصیه‌شده نیز از ۰ ولت تا VDD است. دمای کاری توصیه‌شده قطعه از ۴۰- تا ۸۵ درجه سانتی‌گراد اعلام شده است.

مشخصه	مقدار
عملکرد	بافر باس دوطرفه ۸ بیتی، خروجی غیرمعکوس 3-State
ولتاژ تغذیه پیشنهادی	۲٫۰ تا ۸٫۰ V، با VSS = ۰ V
ولتاژ ورودی پیشنهادی	۰ تا VDD
دمای کاری پیشنهادی	۴۰- تا ۸۵ °C
پکیج	DIP20
جریان تغذیه سکون	حداکثر ۵ µA در ۲۵ °C و VDD = ۵ V

در VDD برابر ۵ ولت، ولتاژ خروجی High حداقل ۴٫۹۵ ولت و ولتاژ خروجی Low حداکثر ۰٫۰۵ ولت است. این اعداد در شرایط آزمون مشخص‌شده و در بازه دمایی ۴۰- تا ۸۵ درجه سانتی‌گراد ارائه شده‌اند. زمان تأخیر انتشار High به‌صورت معمول ۱۹ نانوثانیه و حداکثر ۲۹ نانوثانیه است. زمان خیز خروجی نیز معمولاً ۱۵ و حداکثر ۳۶ نانوثانیه اعلام شده است؛ این مقادیر با VDD برابر ۵ ولت، بار خازنی ۵۰ pF و مقاومت بار ۱ kΩ سنجیده شده‌اند.

نکات انتخاب و بررسی فنی

برای انتخاب این قطعه، ابتدا عملکرد بافر دوطرفه، نیاز مدار به خروجی 3-State، محدوده تغذیه و سازگاری پکیج DIP20 را بررسی کنید. مقادیر مربوط به جریان و زمان‌های سوئیچینگ به شرایط آزمون وابسته‌اند و نباید بدون توجه به همان شرایط به‌عنوان عملکرد عمومی مدار در نظر گرفته شوند.

خرید، قیمت و موجودی TC40H245P

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.

سؤالات متداول درباره TC40H245P

TC40H245P چه نوع آی سی است؟

این قطعه یک بافر باس دوطرفه هشت‌تایی با خروجی‌های غیرمعکوس و سه‌حالته است و برای خطوط داده ۸ بیتی مناسب است.

پکیج TC40H245P چیست؟

پکیج این مدل DIP20 یا DIP بیست‌پایه است. پیش از خرید، نوع نصب و فضای موجود روی برد را بررسی کنید.

محدوده ولتاژ تغذیه پیشنهادی TC40H245P چقدر است؟

محدوده تغذیه پیشنهادی ۲٫۰ تا ۸٫۰ ولت است و این مشخصه در شرایط توصیه‌شده با VSS برابر صفر ولت بیان شده است.

جمع‌بندی و ثبت سفارش TC40H245P

TC40H245P گزینه‌ای کاربردی برای مدارهای دارای باس داده ۸ بیتی، خروجی 3-State و نیاز به انتقال دوطرفه داده است. پکیج DIP20، محدوده تغذیه پیشنهادی ۲ تا ۸ ولت و مشخصات خروجی تعریف‌شده در VDD برابر ۵ ولت، مهم‌ترین مواردی هستند که هنگام انتخاب باید بررسی شوند. برای استعلام قیمت و موجودی روز، تطبیق پارت‌نامبر و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
