STP4NK60ZFP از محصولات STMicroelectronics و یک ماسفت قدرت کانال N است که برای کاربردهای سوئیچینگ طراحی شده است. این قطعه دارای حفاظت زنر داخلی گیت-سورس با ساختار زنرهای back-to-back است و در طراحی‌هایی که حفاظت ورودی گیت اهمیت دارد، کاربرد دارد.
این مدل در پکیج TO-220FP عرضه میشود و برای انتخاب جایگزین یا انجام تعمیر، تطبیق دقیق پارت‌نامبر و نوع پکیج اهمیت دارد. اگر برای انتخاب بین انواع ماسفت به راهنمایی نیاز دارید، مشخصات مدار، ولتاژ کاری و شیوه نصب را پیش از سفارش بررسی کنید.
این قطعه یک ماسفت کانال N با حفاظت زنری داخلی گیت-سورس است و برای مدارهای قدرت سوئیچینگ گزینه‌ای مناسب به شمار می‌آید.
مقاومت روشن حالت استاتیک این مدل در شرایط آزمون مشخص‌شده، مقدار تیپیک 1.7 Ω و حداکثر 2 Ω دارد. این اعداد فقط در شرط VGS = 10 V و ID = 2 A قابل تفسیر هستند.
پکیج TO-220FP باید با فضای مکانیکی، روش خنک‌سازی و الگوی نصب برد مطابقت داشته باشد. هنگام خرید STP4NK60ZFP، علاوه بر نام قطعه، پسوند کامل و نوع پکیج را با نمونه موردنیاز خود مقایسه کنید.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-220FP |
| حداقل ولتاژ شکست درین-سورس | 600 V، در ID = 1 mA |
| مقاومت روشن | 1.7 Ω typ.، 2 Ω max. در VGS = 10 V و ID = 2 A |
| ظرفیت ورودی | 510 pF typ. در 1 MHz |
حداقل ولتاژ شکست درین-سورس 600 V است و این مقدار در شرایط ID = 1 mA مشخص شده است. همچنین 600 V به‌عنوان حداکثر ولتاژ درین-سورس در رده محدودیت مطلق درج میشود؛ بنابراین نباید آن را به‌عنوان نقطه کار عادی مدار در نظر گرفت.
ولتاژ آستانه گیت در شرایط VDS = VGS و ID = 50 μA، از 3 V حداقل تا 4.5 V حداکثر و مقدار تیپیک آن 3.75 V است. ظرفیت ورودی تیپیک 510 pF در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اندازه‌گیری شده است. شارژ کل گیت نیز در شرایط VDD = 480 V، ID = 4 A و VGS = 10 V، مقدار تیپیک 18.8 nC و حداکثر 26 nC دارد.
برای دیود سورس-درین، زمان بازیابی معکوس تیپیک 400 ns در ISD = 4 A و di/dt = 100 A/μs است. حداقل ولتاژ شکست زنر گیت-سورس نیز 30 V، در شرط IGS = ±1 mA و ID = 0، اعلام شده است.
مقادیر جریان 4 A در TC = 25 °C و 2.5 A در TC = 100 °C، محدودیت‌های مطلق جریان درین پیوسته هستند، نه تضمین جریان کاری مستقل از شرایط حرارتی. جریان پالسی 16 A نیز با محدودیت زمان پالس و ناحیه عملکرد ایمن تعریف میشود. حداکثر دمای اتصال مجاز 150 °C است.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا ارائه میشود و پیش از ثبت سفارش، بررسی پارت‌نامبر کامل و پکیج TO-220FP انجام می‌گیرد.
ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد. اگر تعداد موردنیاز، شرایط مدار یا محدودیت نصب مشخصی دارید، هنگام درخواست قیمت اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود.
این قطعه یک ماسفت قدرت کانال N با حفاظت زنر داخلی گیت-سورس است و برای کاربردهای سوئیچینگ مناسب معرفی شده است.
پکیج این مدل TO-220FP است. تطبیق همین پسوند با قطعه موردنیاز، به‌ویژه هنگام تعمیر یا جایگزینی، اهمیت دارد.
خیر. مقدار 4 A در TC = 25 °C یک محدودیت مطلق برای جریان درین پیوسته است و انتخاب جریان واقعی باید با شرایط حرارتی و طراحی مدار انجام شود.
STP4NK60ZFP یک ماسفت کانال N در پکیج TO-220FP است که برای سوئیچینگ، حفاظت زنری داخلی گیت-سورس، ولتاژ شکست درین-سورس حداقل 600 V و مقاومت روشن تیپیک 1.7 Ω در شرایط تعیین‌شده شناخته میشود. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر کامل و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | STP4NK60ZFP |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 4 A |

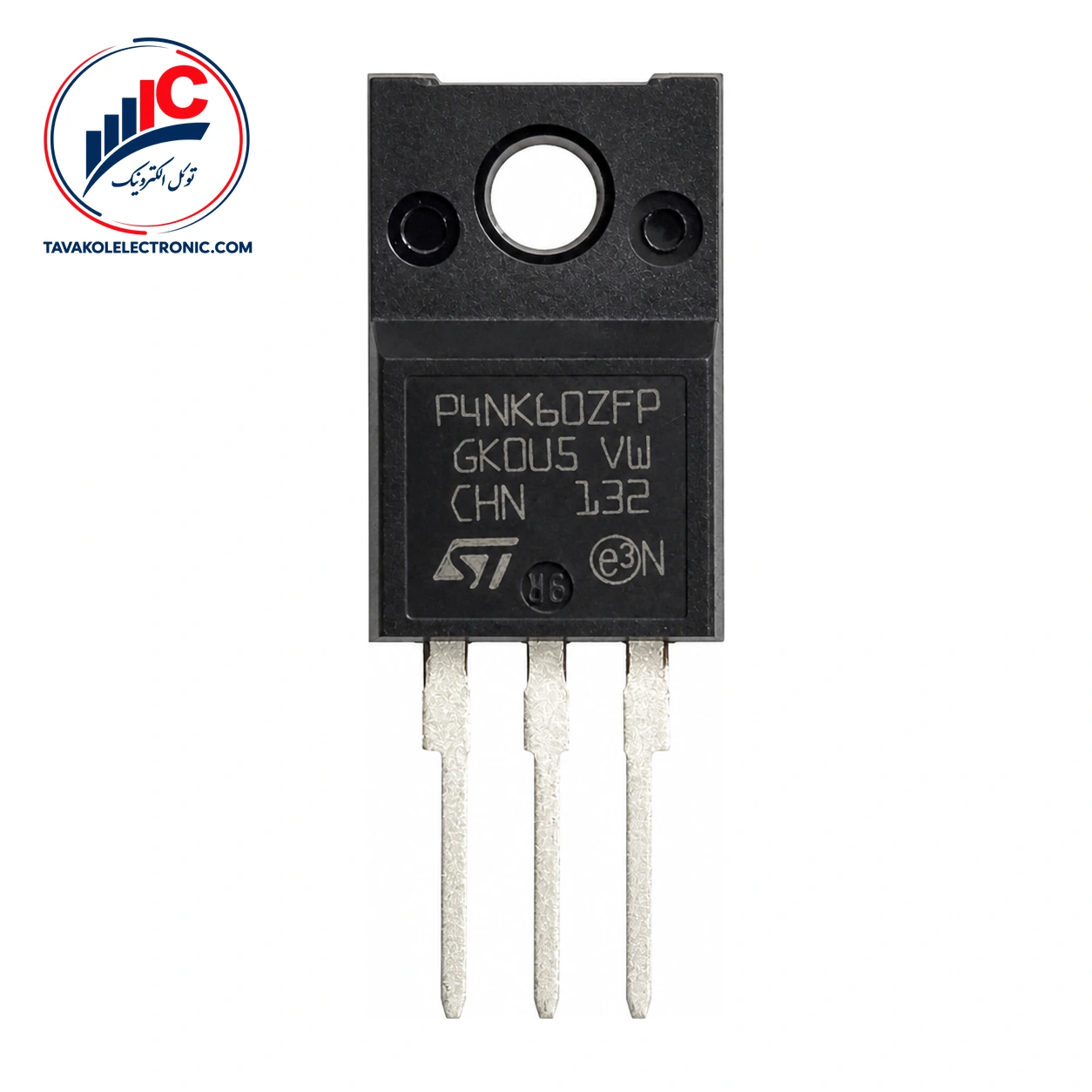

ماسفت STP4NK60ZFP
