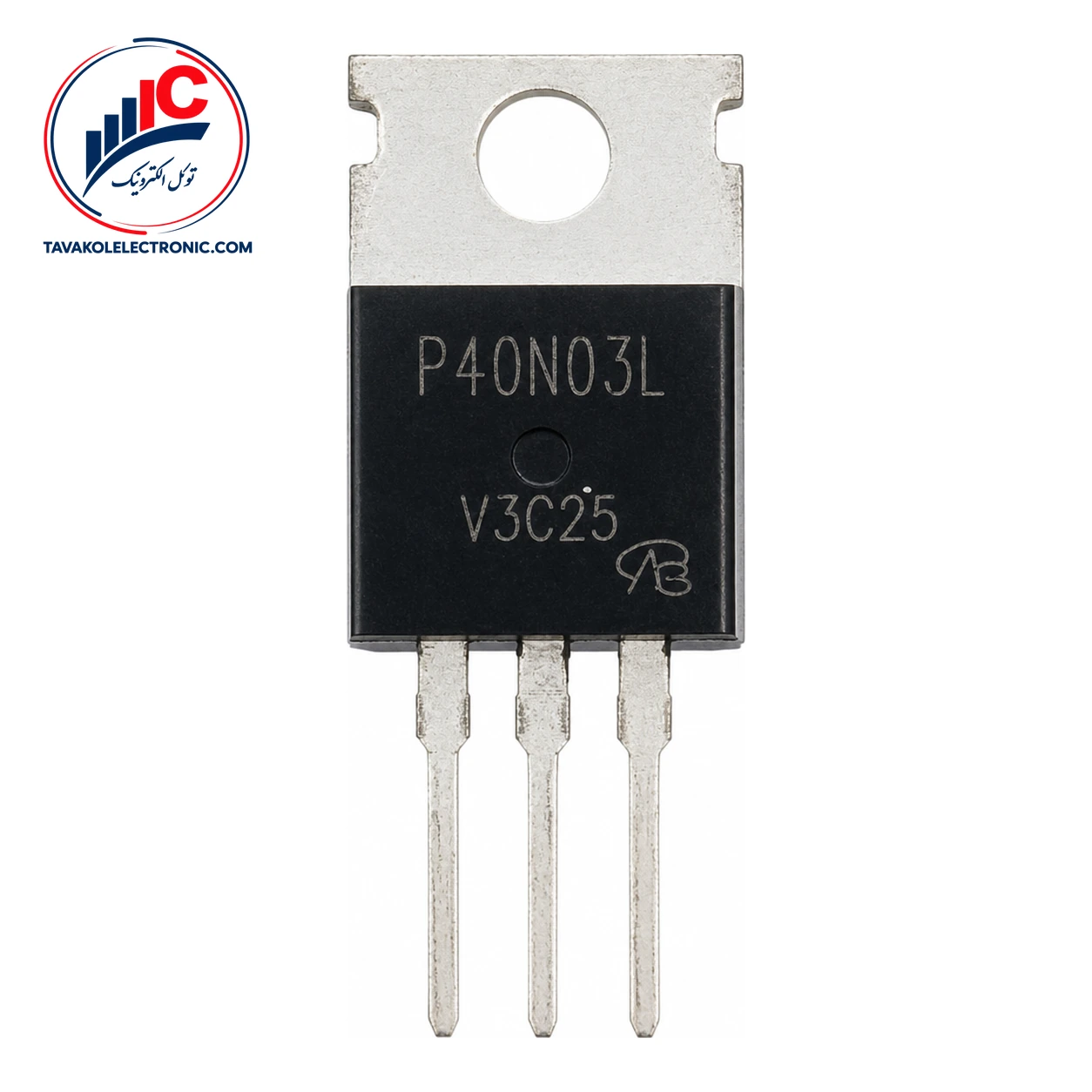

ماسفت STP40N03L ساخت VBsemi، یک ماسفت قدرت کانال N با ولتاژ درین-سورس 30 V و فناوری TrenchFET است. این مدل برای بررسی هم‌زمان نوع کانال، ولتاژ درین-سورس، مقاومت حالت روشن و پکیج نصب مناسب است. برای مقایسه مدل‌های مرتبط، بررسی انواع ماسفت هم می‌تواند مفید باشد.
پکیج این قطعه TO-220AB است؛ بنابراین پیش از سفارش، فضای نصب و تطبیق آن با برد یا مدار موردنظر را بررسی کنید. شناسه دقیق قطعه هم باید با نیاز پروژه مطابقت داشته باشد.
حداقل ولتاژ شکست درین-سورس این ماسفت 30 V است. مقاومت درین-سورس در حالت روشن، در آزمون پالسی، برای VGS برابر 10 V مقدار معمول 0.010 Ω و برای VGS برابر 4.5 V مقدار معمول 0.018 Ω دارد.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel |
| ولتاژ شکست درین-سورس | حداقل 30 V |
| مقاومت حالت روشن | 0.010 Ω در VGS=10 V؛ 0.018 Ω در VGS=4.5 V |
| جریان درین در آزمون پالسی | حداقل 90 A |
| پکیج | TO-220AB |
جریان درین اعلام‌شده، یعنی حداقل 90 A، در شرایط VDS≥5 V و VGS=10 V و به‌صورت آزمون پالسی اندازه‌گیری شده است. بنابراین نباید آن را جریان کاری پیوسته در نظر گرفت. حد جریان پیوسته، به‌عنوان محدودیت مطلق، 55 A در TC=25 °C و 45 A در TC=70 °C است و شرط TJ=175 °C دارد.
ولتاژ آستانه گیت-سورس بین 1.0 تا 2.5 V قرار دارد. این مشخصه در VDS=VGS و ID=250 µA، در دمای اتصال 25 °C تعیین شده و به‌تنهایی برای انتخاب ولتاژ درایو گیت کافی نیست.
بار کل گیت در VGS=10 V، مقدار معمول 35 nC و حداکثر 45 nC است. در VGS=4.5 V، بار کل گیت معمول 25 nC و حداکثر 35 nC اعلام شده است؛ شرایط آزمون شامل VDS=15 V و ID=28.8 A است.
ظرفیت‌های معمول ورودی، خروجی و انتقال معکوس به‌ترتیب Ciss=2201 pF، Coss=525 pF و Crss=370 pF هستند. این مقادیر در VDS=15 V، VGS=0 V و فرکانس آزمون 1 MHz، در دمای اتصال 25 °C اندازه‌گیری شده‌اند.
مقاومت گیت 1.4 Ω معمول و 2.1 Ω حداکثر است. ولتاژ مستقیم دیود بدنه نیز 0.8 V معمول و 1.2 V حداکثر، در جریان IS=22 A و دمای اتصال 25 °C اعلام شده است. حداکثر ولتاژ گیت-سورس ±20 V و بازه دمای اتصال و ذخیره‌سازی −55 تا 175 °C هستند.
برای استعلام قیمت و موجودی روز STP40N03L با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور نیز در فرایند خرید ارائه میشود.
پیش از ثبت سفارش، پارت‌نامبر این ماسفت، پکیج TO-220AB و شرایط الکتریکی موردنیاز مدار را بررسی کنید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد و توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این قطعه یک ماسفت قدرت کانال N با ولتاژ درین-سورس 30 V، فناوری TrenchFET و پکیج TO-220AB است.
مقاومت حالت روشن معمول آن در VGS=10 V برابر 0.010 Ω و در VGS=4.5 V برابر 0.018 Ω است. هر مقدار باید همراه با شرایط آزمون مربوط به همان ولتاژ گیت ارزیابی شود.
خیر. مقدار 90 A حداقل جریان در آزمون پالسی است. جریان پیوسته در رده محدودیت مطلق، 55 A در TC=25 °C و 45 A در TC=70 °C اعلام شده است.
STP40N03L یک ماسفت کانال N در پکیج TO-220AB است که حداقل ولتاژ شکست 30 V، مقاومت حالت روشن، بار گیت و ظرفیت‌های داخلی مشخصی دارد. هنگام سفارش، پارت‌نامبر، پکیج و شرایط کاری مدار را تطبیق دهید و برای قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.
| Part Number | STP40N03L |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 30 V, ID: 55 A |
