توضیحات

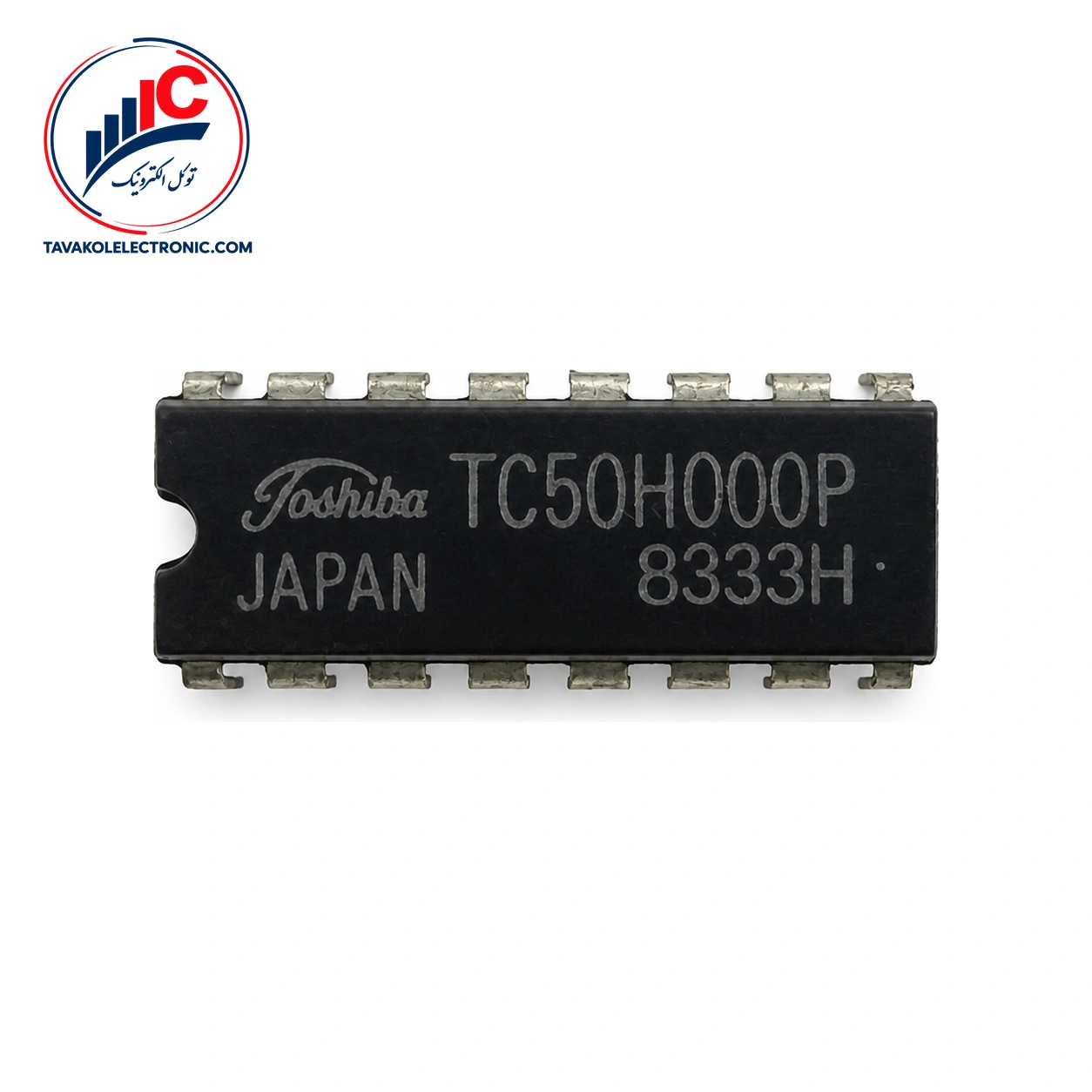

معرفی آی‌سی TC50H000P

آی‌سی TC50H000P از محصولات Toshiba و یک Hex buffer/converter از نوع معکوس‌کننده است. این مدل برای مدارهایی مناسب است که به چنین عملکرد منطقی نیاز دارند.

این آی‌سی با پکیج DIP16 (3D16A-P) در نسخه P عرضه می‌شود.

ویژگی‌های مهم TC50H000P

– عملکرد: Hex buffer/converter معکوس‌کننده – پکیج: DIP16 (3D16A-P) – ولتاژ تغذیه پیشنهادی: 2.0 تا 8.0 V با VSS=0 V – ولتاژ ورودی پیشنهادی: 0 تا 18 V با VSS=0 V – دمای کاری پیشنهادی: −40 تا 85 °C – زمان خیز خروجی: typ. 20 ns و max. 35 ns – زمان افت خروجی: typ. 13 ns و max. 30 ns

مشخصات فنی و شرایط کاری

پارامتر	مقدار	شرط یا توضیح
پکیج	DIP16 (3D16A-P)	نسخه P
ولتاژ تغذیه پیشنهادی	2.0 تا 8.0 V	VSS=0 V
ولتاژ ورودی پیشنهادی	0 تا 18 V	VSS=0 V
دمای کاری پیشنهادی	−40 تا 85 °C	شرایط کاری پیشنهادی
زمان خیز خروجی	typ. 20، max. 35 ns	VDD=5 V، CL=50 pF
زمان افت خروجی	typ. 13، max. 30 ns	VDD=5 V، CL=50 pF

در VDD برابر 5 V، ولتاژ خروجی سطح بالا حداقل 4.95 V و ولتاژ خروجی سطح پایین حداکثر 0.05 V است. این مقادیر با IOUT کمتر از 1 µA، ورودی متصل به VSS یا VDD و دماهای −40، 25 یا 85 °C بیان شده‌اند.

ولتاژ ورودی سطح بالا در VDD برابر 5 V حداقل 4.0 V و ولتاژ ورودی سطح پایین حداکثر 1.0 V است. جریان خروجی سطح بالا −0.88 mA در 25 °C، با VOH برابر 4.6 V، و جریان خروجی سطح پایین 2.2 mA در 25 °C، با VOL برابر 0.4 V، اعلام شده است.

قیمت و خرید TC50H000P از توکل الکترونیک

قیمت و موجودی این مدل با توجه به وضعیت تأمین و تعداد درخواستی بررسی می‌شود. برای استعلام قیمت و موجودی روز، تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.

پیش از ثبت سفارش، تطبیق پارت‌نامبر و پکیج با نیاز برد انجام می‌شود. توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و امکان بررسی پارت‌نامبر قبل از سفارش را ارائه می‌کند. برای خرید IC، مدل دقیق و تعداد موردنیاز را اعلام کنید.

راهنمای سفارش مدل موردنظر

در درخواست خود کد کامل، تعداد و در صورت نیاز اطلاعات پیش‌فاکتور یا تأمین شرکتی را ذکر کنید. مراجعه حضوری به بازار جمهوری تهران نیز امکان‌پذیر است.

سؤالات متداول درباره TC50H000P

TC50H000P چه عملکردی دارد؟

این قطعه یک Hex buffer/converter از نوع معکوس‌کننده است.

پکیج این آی‌سی چیست؟

پکیج مدل موردنظر DIP16 (3D16A-P) است.

بازه تغذیه پیشنهادی آن چقدر است؟

ولتاژ تغذیه پیشنهادی 2.0 تا 8.0 V با VSS برابر 0 V است. ولتاژ ورودی پیشنهادی نیز 0 تا 18 V با VSS برابر 0 V اعلام شده است.

جمع‌بندی و ثبت سفارش

این آی‌سی Toshiba با عملکرد Hex buffer/converter معکوس‌کننده، پکیج DIP16 و مشخصات زمانی خروجی تعریف‌شده، برای استفاده در مدارهای سازگار با این شرایط قابل سفارش است. پیش از خرید، پکیج، بازه تغذیه، دمای کاری و شرایط آزمون مشخصات خروجی را با طراحی خود مقایسه کنید. برای دریافت قیمت روز و ثبت سفارش، کد قطعه و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.
