IRFP254 یک ماسفت توان کانال N با حالت کاری Enhancement Mode است. این قطعه برای منابع تغذیه سوئیچینگ و رزونانسی، کنترل موتور، منابع تغذیه بدون وقفه یا UPS و چاپرهای DC مشخص شده است.
مقاومت روشن‌شده Drain-Source حداکثر 0.14 Ω است. این مقدار در شرایط VGS = 10 V و ID = 14 A و با آزمون پالسی، برای مدت حداکثر 300 µs و چرخه کاری حداکثر 2٪، مشخص شده است. ظرفیت ورودی معمولی Ciss نیز 2990 pF است؛ این مقدار در VGS = 0 V، VDS = 25 V و فرکانس 1 MHz در دمای پیوند 25°C اندازه‌گیری شده است.
| مشخصه | مقدار |
|---|---|
| نوع کانال و حالت کاری | N-Channel، Enhancement Mode |
| پکیج | TO-247 AD |
| مقاومت RDS(on) | حداکثر 0.14 Ω |
| ظرفیت ورودی Ciss | معمولاً 2990 pF |
| بار کل گیت Qg(on) | 106 nC معمولی، 140 nC حداکثر |
ترارسانایی مستقیم gfs برابر حداقل 11 S و مقدار معمول آن 19 S است. زمان افزایش روشن‌شدن حداکثر 130 ns و زمان افت خاموش‌شدن حداکثر 98 ns اعلام شده است. هر دو زمان در شرایط VGS = 10 V، VDS برابر 0.5 برابر VDSS، جریان ID برابر 23 A، مقاومت خارجی گیت 6.2 Ω و دمای پیوند 25°C به دست آمده‌اند.
بار کل گیت Qg(on) در شرایط VGS = 10 V، VDS = 200 V و ID = 23 A، مقدار معمولی 106 nC و مقدار حداکثری 140 nC دارد. این مشخصات برای مقایسه قطعه با نیازهای سوئیچینگ مدار قابل استفاده هستند، اما نقطه کار نهایی به شرایط واقعی طراحی و خنک‌کاری وابسته است.
برخی مقادیر این قطعه در رده حدود مطلق قرار می‌گیرند. VDSS برابر 250 V حداکثر، ID25 برابر 23 A در دمای بدنه 25°C، ولتاژ گیت-سورس پیوسته ±20 V و توان تلفاتی حداکثر 190 W در دمای بدنه 25°C هستند. محدوده دمای پیوند نیز −55°C تا +150°C اعلام شده است.

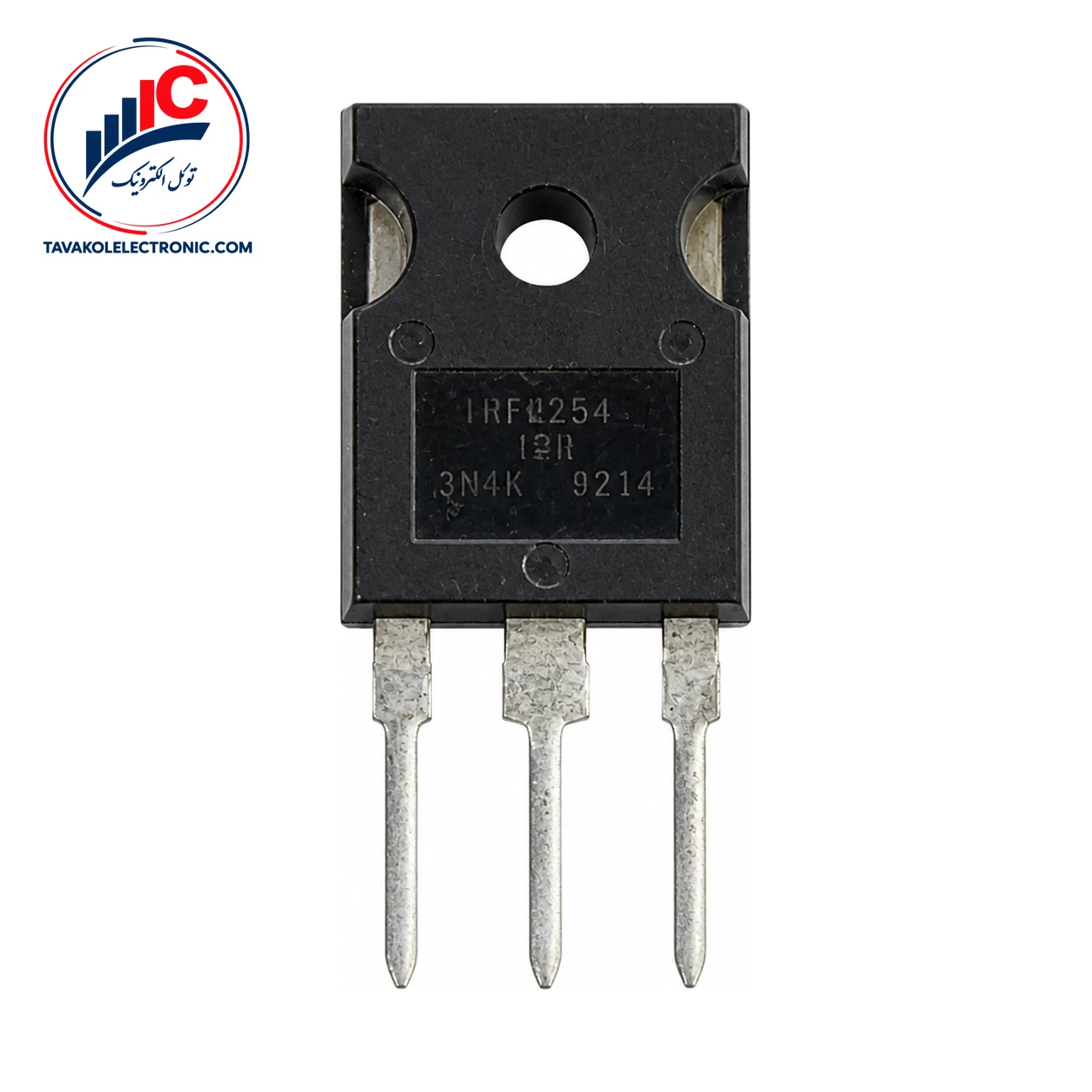

این قطعه در پکیج استاندارد JEDEC با عنوان TO-247 AD قرار دارد. در این پکیج، پایه 1 به Gate، پایه 2 به Drain و پایه 3 به Source اختصاص دارد و تب فلزی به Drain متصل است.
برای مقایسه این قطعه با انواع ماسفت، فقط به ظاهر یا شباهت نام‌گذاری اکتفا نکنید و پارت‌نامبر، کانال، پکیج و مشخصات الکتریکی را جداگانه بررسی کنید.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور امکان‌پذیر است.
پیش از سفارش، پارت‌نامبر درج‌شده روی قطعه و نیاز مدار خود را بررسی کنید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد و توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این قطعه یک ماسفت توان N-Channel با حالت کاری Enhancement Mode است و برای منابع تغذیه سوئیچینگ و رزونانسی، کنترل موتور، UPS و چاپرهای DC مشخص شده است.
پکیج آن TO-247 AD است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است و تب فلزی به درین متصل میشود.
خیر. این اعداد به‌ترتیب حد مجاز VDSS و حد مجاز ID25 در شرایط مشخص هستند. برای تعیین مقدار کاری واقعی باید شرایط مدار، دمای بدنه و خنک‌کاری بررسی شود.
این ماسفت یک ماسفت توان کانال N در پکیج TO-247 AD است که RDS(on) حداکثر 0.14 Ω، ظرفیت ورودی معمولی 2990 pF و کاربردهای مشخصی در سوئیچینگ توان، کنترل موتور، UPS و چاپر DC دارد. برای دریافت قیمت و موجودی روز، مشخصات پارت‌نامبر را با نیاز مدار تطبیق دهید و برای ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | IRFP254 |
|---|---|
| پکیج | TO-247 AD |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 250 V, ID: 23 A |
