2SK904 یک ماسفت کانال N است و برای استفاده در مدارهای سوئیچینگ و مسیرهای توان، باید مشخصات گیت، مقاومت حالت روشن، ولتاژ درین-سورس و شرایط آزمون آن با نیاز مدار مقایسه شود. این قطعه پارامترهایی مثل آستانه گیت، نشتی، زمان‌های سوئیچینگ و مشخصات دیود را هم در اختیار طراح یا تعمیرکار قرار می‌دهد.
ولتاژ شکست درین-سورس حداقل 800 V است؛ این مقدار با VGS=0 و ID=10 mA مشخص شده و نباید بدون توجه به شرایط آزمون، ولتاژ کاری عادی فرض شود. ولتاژ آستانه گیت نیز حداقل 2.1 V، مقدار معمول 3.0 V و حداکثر 4.0 V است. شرط اندازه‌گیری آستانه، VDS=VGS و ID=10 mA اعلام شده است.
برای بررسی گزینه‌های موجود، عبارت خرید ماسفت را دنبال کنید.
مقاومت درین-سورس در حالت روشن، در شرایط VGS=10 V و ID=1.5 A، مقدار معمول 3.0 Ω و حداکثر 4.0 Ω دارد. این شرط آزمون در مقایسه با طراحی واقعی اهمیت دارد، چون مقدار مقاومت به نحوه تحریک گیت و جریان عبوری وابسته است.
نشتی گیت-سورس حداکثر ±100 nA در VGS=±20 V و VDS=0 مشخص شده است. جریان درین با گیت صفر نیز حداکثر 500 µA در VDS=250 V و VGS=0 است. این دو پارامتر برای بررسی وضعیت خاموش و جریان‌های ناخواسته مدار کاربرد دارند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel | — |
| ولتاژ شکست درین-سورس | حداقل 800 V | VGS=0؛ ID=10 mA |
| آستانه گیت | 2.1 حداقل؛ 3.0 معمول؛ 4.0 حداکثر V | VDS=VGS؛ ID=10 mA |
| مقاومت حالت روشن | 3.0 معمول؛ 4.0 حداکثر Ω | VGS=10 V؛ ID=1.5 A |
| زمان روشن‌شدن | 60 معمول؛ 90 حداکثر ns | VGS=10 V؛ ID=2.1 A؛ RL=50 Ω |
این قطعه در پکیج TO-220C ارائه شده است. ترتیب پایه‌ها شامل پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. هنگام نصب یا تعویض، شماره پایه‌ها و جهت قرارگیری قطعه روی برد را بررسی کنید؛ شباهت ظاهری پکیج به‌تنهایی برای اتصال درست کافی نیست.
زمان روشن‌شدن 60 ns به‌صورت معمول و 90 ns به‌صورت حداکثر، با VGS=10 V، ID=2.1 A و RL=50 Ω تعیین شده است. زمان خاموش‌شدن نیز 210 ns معمول و 340 ns حداکثر اعلام شده است. ولتاژ مستقیم دیود 1.0 V معمول و 1.35 V حداکثر، در IF=3 A و VGS=0 است.
مقادیر حدی را نباید مشخصه عملکرد عادی دانست. ولتاژ درین-سورس 800 V با VGS=0، جریان پیوسته درین 3 A در TC=25°C و ولتاژ گیت-سورس ±20 V به‌عنوان حدود مجاز آمده‌اند. توان تلفاتی کل 150 W در TC=25°C، بیشینه دمای پیوند کاری 80°C و محدوده دمای نگهداری −55 تا 150°C است.
برای استعلام قیمت و موجودی روز 2SK904 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این سفارش‌ها در نظر گرفته شده است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
پیش از سفارش، پارت‌نامبر 2SK904، کانال N، پکیج TO-220C و ترتیب پایه‌ها را با قطعه مورد نیاز خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را دارد.
این ماسفت کانال N با پکیج TO-220C، ولتاژ شکست درین-سورس حداقل 800 V و مقاومت حالت روشن 3.0 Ω معمول در شرایط تعیین‌شده است. زمان‌های روشن و خاموش‌شدن، آستانه گیت، نشتی و مشخصات دیود نیز برای ارزیابی انتخاب قطعه قابل بررسی هستند.
برای دریافت قیمت، موجودی و امکان تأمین، تعداد مورد نیاز و پارت‌نامبر را اعلام کنید. در کاربردهای حساس، شرایط آزمون هر پارامتر را با ولتاژها، جریان‌ها و روش نصب مدار خود مقایسه کنید.
2SK904 یک ترانزیستور ماسفت کانال N است و در پکیج TO-220C با پایه‌های 1 گیت، 2 درین و 3 سورس ارائه میشود.
پکیج TO-220C است. برای نصب درست، شماره پایه‌ها را با برد و نقشه اتصال مدار تطبیق دهید.
ولتاژ شکست حداقل 800 V است و در شرایط VGS=0 و ID=10 mA مشخص شده است. این مقدار را نباید بدون بررسی شرایط واقعی مدار، ولتاژ کاری عادی فرض کرد.
| Part Number | 2SK904 |
|---|---|
| پکیج | TO-220C; 1=Gate, 2=Drain, 3=Source |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 3 A |

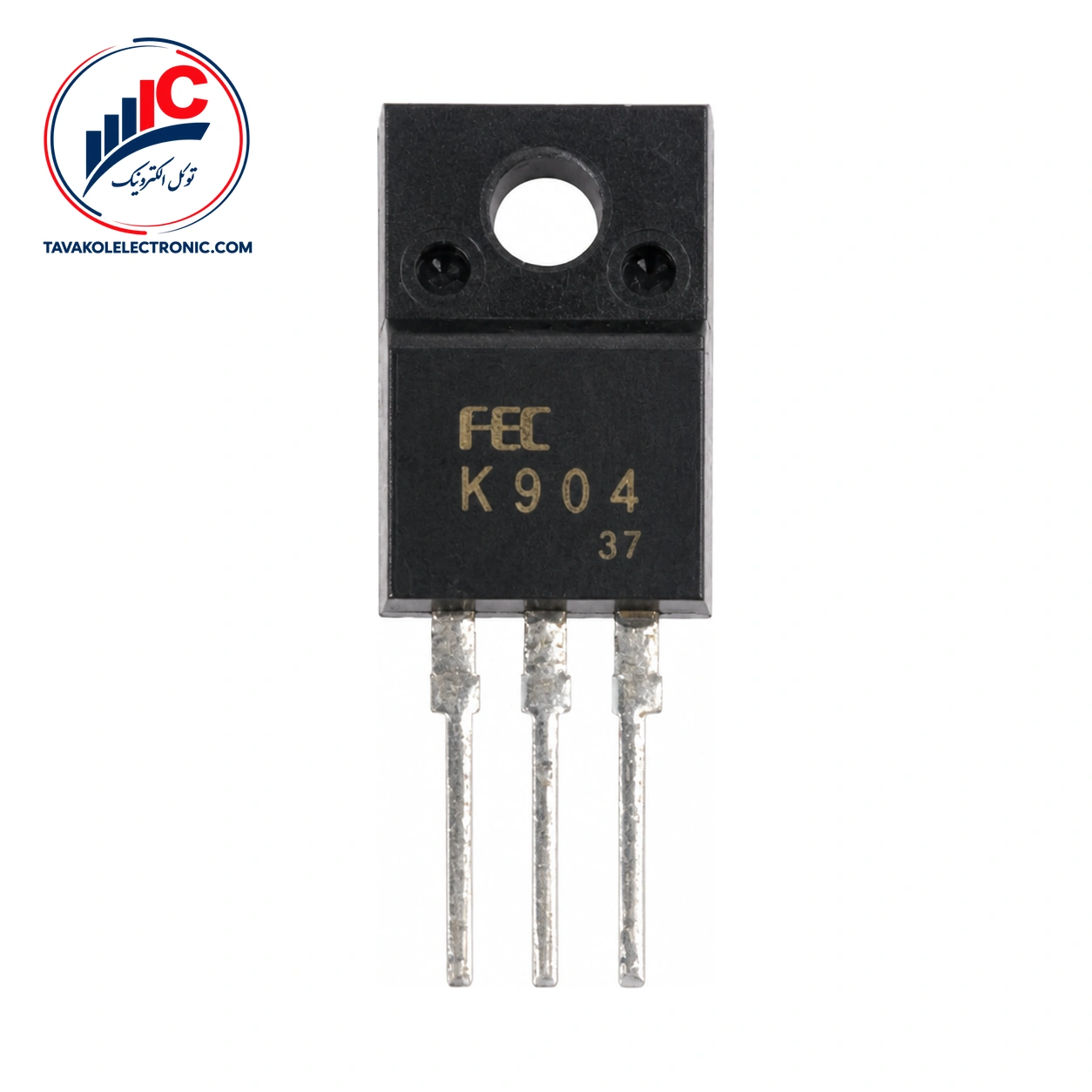

ماسفت 2SK904
