ماسفت این ماسفت تولید Toshiba، یک قطعه سیلیکونی کانال N از نوع ماسفت پیوندی دوگانه و کاملاً جداشده است. کاربرد تعریف‌شده برای این قطعه، استفاده در مدارهای تقویت‌کننده تفاضلی است؛ بنابراین در زمان انتخاب، تطبیق دقیق پارت‌نامبر و توجه به شرایط آزمون اهمیت دارد.
برای انتخاب 2SK18، مشخصات جریان، ولتاژ قطع، هدایت انتقالی و ظرفیت‌های خازنی را باید همراه با شرایط اعلام‌شده بررسی کرد. این مقادیر، مشخصه‌های اندازه‌گیری‌شده در وضعیت‌های مشخص هستند و نباید بدون توجه به شرایط آزمون، به‌عنوان مقدار کاری عمومی در هر مدار تفسیر شوند.
ساختار سیلیکونی کانال N و نوع پیوندی دوگانه کاملاً جداشده، ویژگی اصلی این قطعه است. کاربرد ثبت‌شده برای این ماسفت، مدارهای تقویت‌کننده تفاضلی است؛ به همین دلیل بررسی نیاز مدار و تطبیق رفتار دو بخش قطعه پیش از سفارش اهمیت دارد.
جریان تخلیه IDSS در VDS=10 V و VGS=0، حداقل 0.45 mA و حداکثر 2.8 mA است. ولتاژ قطع گیت-سورس نیز در VDS=10 V و ID=0.1 µA، از -0.65 V تا -3.5 V اعلام شده است. این دو مشخصه برای مقایسه گزینه‌ها و ارزیابی تناسب قطعه با مدار مفید هستند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | سیلیکونی، N-channel، پیوندی دوگانه | نوع کاملاً جداشده |
| جریان تخلیه IDSS | 0.45 min تا 2.8 max mA | VDS=10 V، VGS=0، Ta=25°C |
| ولتاژ قطع گیت-سورس | -0.65 min تا -3.5 max V | VDS=10 V، ID=0.1 µA |
| هدایت انتقالی yfs | 800 min تا 3000 max µS | VDS=10 V، VGS=0، f=1 kHz |
هدایت انتقالی این ماسفت در VDS=10 V، VGS=0 و فرکانس 1 kHz، حداقل 800 و حداکثر 3000 µS است. ظرفیت ورودی Ciss در VGD=0 و فرکانس 1 MHz، مقدار معمولی 4.5 pF و حداکثر 6.0 pF دارد. ظرفیت انتقال معکوس Crss نیز در شرایط VDS=0، VGD=-10 V و f=1 MHz، مقدار معمولی 2.0 pF و حداکثر 2.5 pF اعلام شده است.
جریان نشتی گیت حداکثر -0.1 nA است؛ این مقدار در Ta=25°C، VDS=10 V و ID=400 µA مشخص شده است. اختلاف ولتاژ گیت-سورس دو بخش، در VDG=10 V و جریان‌های 400، 200 یا 50 µA، حداکثر 10 mV است. برای این ماسفت، رانش اختلاف ولتاژ گیت-سورس نیز حداکثر 100 µV/°C در VDS=10 V و ID=200 µA، در بازه Ta=0°C تا 60°C اعلام شده است.
حد ولتاژ گیت-درین -40 V، حد جریان گیت 10 mA و حداکثر توان تلفاتی درین 200 mW است. حداکثر دمای پیوند 150°C و محدوده دمای نگهداری -65°C تا 150°C اعلام شده است. این اعداد، حدود مجاز مطلق هستند و نباید به‌عنوان شرایط عملکرد عادی قطعه استفاده شوند.
برای مقایسه قطعات مرتبط، عبارت مشاهده ماسفت را دنبال کنید و مشخصات پارت‌نامبر موردنظر را با نیاز مدار تطبیق دهید. اطلاعات نصب در داده‌های این محصول مشخص نشده است؛ بنابراین پیش از جانمایی، تطبیق نمونه و اطلاعات سفارش را انجام دهید.
قیمت و موجودی 2SK18 را میتوانید از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
برای ثبت سفارش، پارت‌نامبر دقیق، تعداد موردنیاز و شرایط تأمین را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. در سفارش‌های سازمانی یا تعداد بالاتر، ارائه مقدار موردنیاز به بررسی موجودی و زمان تأمین کمک می‌کند. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این ماسفت یک قطعه سیلیکونی کانال N از نوع ماسفت پیوندی دوگانه و کاملاً جداشده است و برای کاربردهای تقویت‌کننده تفاضلی در نظر گرفته شده است.
کاربرد ثبت‌شده این ماسفت، مدارهای تقویت‌کننده تفاضلی است. شرایط الکتریکی مدار باید پیش از سفارش و استفاده بررسی شود.
2SK18 برای مدارهای تقویت‌کننده تفاضلی، با ساختار سیلیکونی کانال N و مشخصات تعریف‌شده برای جریان تخلیه، ولتاژ قطع، هدایت انتقالی و ظرفیت‌های خازنی قابل بررسی است. پیش از خرید، پارت‌نامبر و شرایط مدار را تطبیق دهید و سپس برای استعلام قیمت، موجودی و شرایط تأمین با توکل الکترونیک تماس بگیرید.
| Part Number | 2SK18 |
|---|---|
| Channel Type | N-Channel |

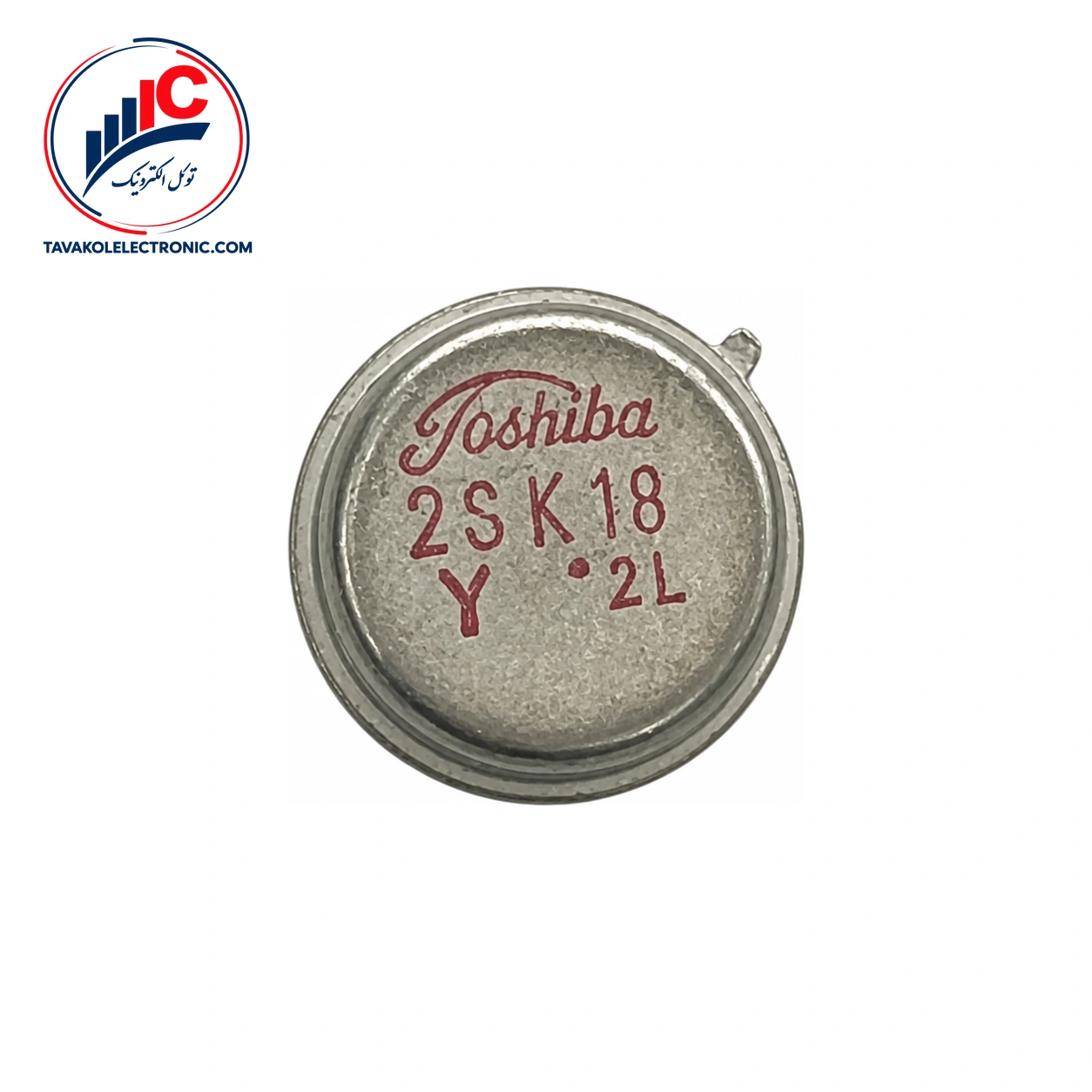

ماسفت 2SK18
