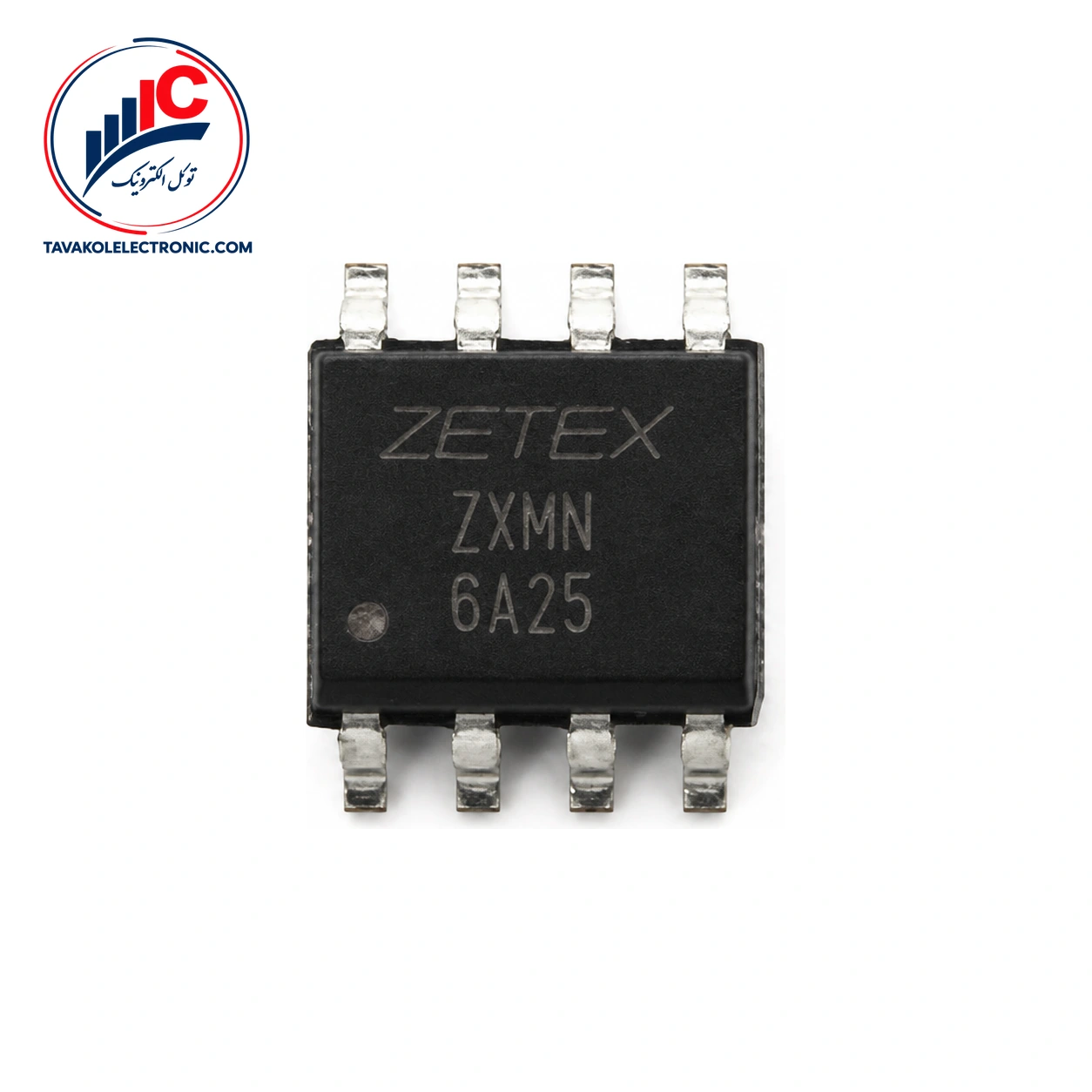

ZXMN6A25N8TA محصول شرکت Diodes Incorporated و یک ماسفت کانال N از نوع enhancement-mode Trench است. این قطعه برای مدارهایی مناسب است که در آنها کلیدزنی سریع و مقاومت روشن پایین در مسیر مدیریت توان اهمیت دارد. این ماسفت در پکیج SO8 عرضه میشود و در مدارهای مرتبط با مدیریت توان، کلیدزنی و کنترل بار کاربرد دارد.
کاربردهای اعلامشده برای این قطعه شامل مبدلهای DC-DC، بخشهای مدیریت توان، کلیدهای قطع و وصل و کنترل موتور است.
– ماسفت کانال N از نوع enhancement-mode Trench – ولتاژ شکست درین-سورس حداقل 60 V – پکیج SO8 – مقاومت روشن درین-سورس حداکثر 0.050 Ω در VGS=10 V و ID=3.6 A – مقاومت روشن درین-سورس حداکثر 0.070 Ω در VGS=4.5 V و ID=3.0 A – زمان تأخیر روشنشدن معمولی 3.8 ns و زمان تأخیر خاموششدن معمولی 26.2 ns
مقاومت روشن این ماسفت در دو شرایط مشخص ارائه شده است؛ بنابراین هنگام مقایسه با قطعات دیگر، ولتاژ گیت و جریان درجشده در شرایط آزمون را هم در نظر بگیرید. مقدار آستانه گیت-سورس بین 1 V حداقل و 3 V حداکثر است و نباید بهتنهایی بهعنوان ولتاژ کامل روشنشدن قطعه تفسیر شود.
شارژ کل گیت معمولی 20.4 nC و ظرفیت ورودی معمولی 1063 pF است. این مقادیر برای بررسی نیاز درایور گیت و رفتار کلیدزنی در طراحی مفید هستند. ولتاژ مستقیم دیود سورس-درین نیز 0.85 V معمولی و 0.95 V حداکثر است.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | کانال N، Trench | enhancement-mode |
| پکیج | SO8 | پکیج نصب |
| ولتاژ شکست درین-سورس | حداقل 60 V | ID=250 µA، VGS=0 V |
| مقاومت روشن | حداکثر 0.050 Ω | VGS=10 V، ID=3.6 A، پالسی |
| مقاومت روشن | حداکثر 0.070 Ω | VGS=4.5 V، ID=3.0 A، پالسی |
| شارژ کل گیت | 20.4 nC معمولی | VDS=30 V، VGS=10 V، ID=4.5 A |
در کاربردهای DC-DC و مدیریت توان، ولتاژ کاری مدار باید با مشخصات قطعه هماهنگ باشد. برای مقایسه مقاومت روشن نیز شرایط VGS و جریان آزمون را با شرایط واقعی مدار تطبیق دهید. جریان پیوسته 5.7 A در VGS=10 V و TA=25°C یک حد مطلق اعلامشده است و نباید بهعنوان جریان کاری عادی یا مقدار پیشنهادی طراحی در نظر گرفته شود.
برای بررسی گزینههای بیشتر در این رده، عبارت انواع ماسفت را در دستهبندی قطعات فروشگاه دنبال کنید. در انتخاب نهایی، پارتنامبر، پکیج SO8 و نیاز مدار به کلیدزنی سریع را همزمان بررسی کنید.
برای اطلاع از قیمت و موجودی روز با توکل الکترونیک تماس بگیرید یا درخواست خود را ثبت کنید. فروش این قطعه بهصورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را فراهم میکند.
این قطعه یک ماسفت کانال N از نوع enhancement-mode Trench با ولتاژ 60 V و پکیج SO8 است. کاربردهای اعلامشده آن شامل مبدلهای DC-DC، مدیریت توان، کلیدهای قطع و وصل و کنترل موتور میشود.
مقاومت روشن درین-سورس حداکثر 0.050 Ω در VGS=10 V و ID=3.6 A و حداکثر 0.070 Ω در VGS=4.5 V و ID=3.0 A است. هر دو مقدار با اندازهگیری پالسی گزارش شدهاند.
این ماسفت کانال N در پکیج SO8، با مقاومت روشن پایین، شارژ گیت 20.4 nC معمولی و زمان تأخیر روشنشدن 3.8 ns معمولی، برای طراحیهای مدیریت توان و کلیدزنی قابل بررسی است. برای دریافت قیمت، موجودی و راهنمایی پیش از خرید، با توکل الکترونیک در ارتباط باشید.
| Part Number | ZXMN6A25N8TA |
|---|---|
| پکیج | SO8 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 5.7 A |
