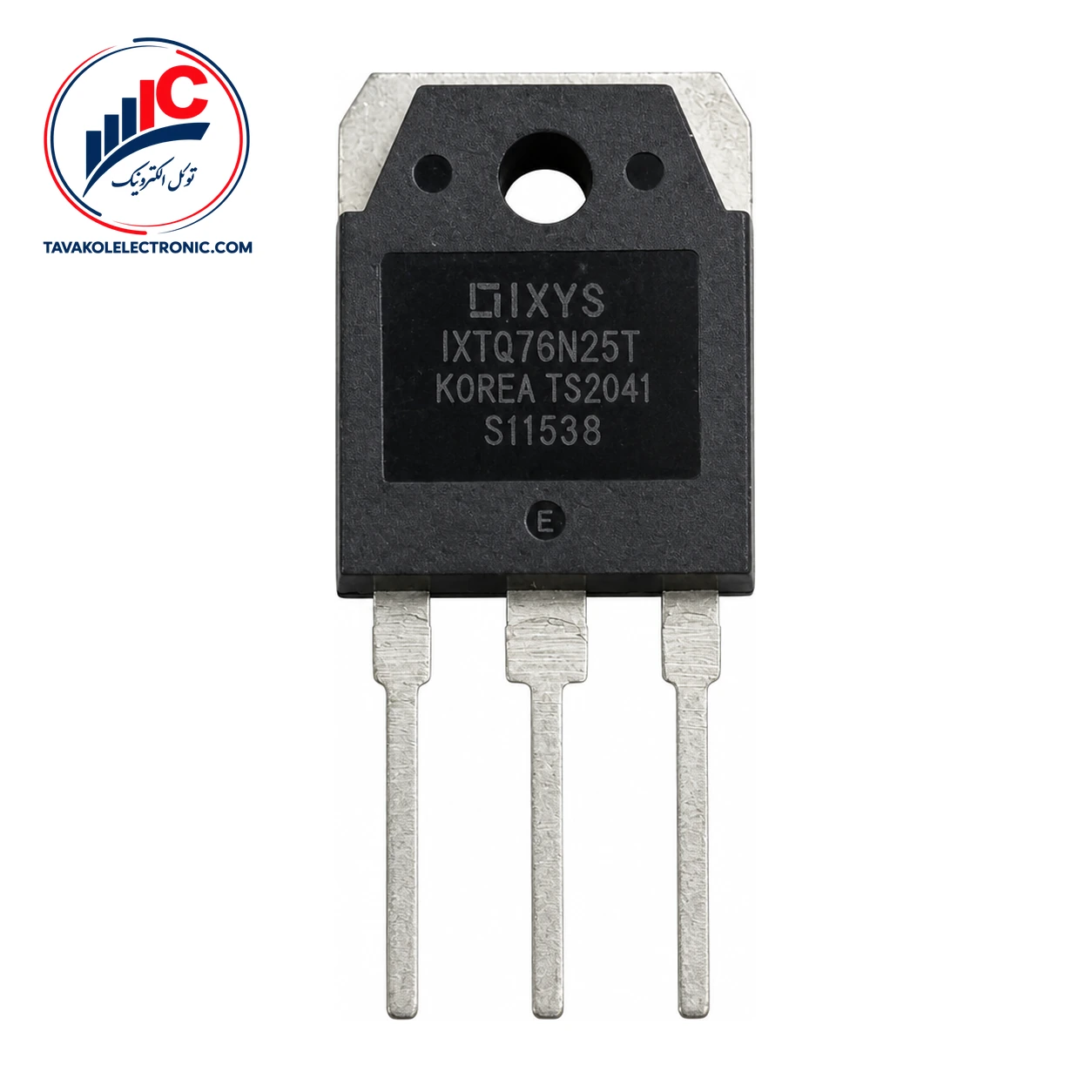

ماسفت IXTQ76N25T

ویژگی‌ها
Part NumberIXTQ76N25T
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 250 V, ID: 76 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IXTQ76N25T

ماسفت IXTQ76N25T از محصولات IXYS و یک ماسفت قدرت N-channel از نوع enhancement-mode و Trench است. این قطعه برای مدارهایی طراحی شده که در آن‌ها کلیدزنی توان، کنترل جریان و عملکرد قابل پیش‌بینی اهمیت دارد. ساختار ماسفت قدرت آن، این قطعه را برای استفاده در مبدل‌ها و تجهیزات الکترونیک قدرت مناسب می‌کند.

پکیج این مدل TO-3P است؛ بنابراین هنگام طراحی PCB، مونتاژ یا جایگزینی قطعه باید شکل مکانیکی، روش نصب و پارت‌نامبر دقیق بررسی شود. برای انتخاب درست، فقط شباهت ظاهری قطعه کافی نیست و مشخصات مدار نیز باید با داده‌های فنی آن تطبیق داشته باشد.


مشخصات فنی IXTQ76N25T

در انتخاب ماسفت، مقاومت روشن، رفتار گیت، ظرفیت ورودی و سرعت کلیدزنی از عوامل مهم هستند. مقدار RDS(on) این مدل حداکثر 44 میلی‌اهم است و شرایط آزمون آن شامل VGS برابر 10 ولت، جریان ID برابر با 0.5 × ID25 و تست پالسی است. این شرط آزمون هنگام مقایسه با ماسفت‌های دیگر باید در نظر گرفته شود.

ولتاژ آستانه گیت نیز یک بازه مشخص دارد و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر ولتاژ گیت نیست. برای طراحی درایور گیت، شرایط کاری واقعی و منحنی‌های مربوط به مدار باید جداگانه بررسی شوند.

پارامترهای کلیدی IXTQ76N25T

پارامتر مقدار یا وضعیت
نوع قطعه N-channel enhancement-mode Trench power MOSFET
پکیج TO-3P
RDS(on) حداکثر 44 mΩ، در VGS = 10 V و ID = 0.5 × ID25
VGS(th) 3.0 تا 5.0 V
ظرفیت ورودی Ciss، تیپیکال 4920 pF
تأخیر روشن‌شدن، تیپیکال 22 ns

حد جریان پیوسته 76 آمپر و حد ولتاژ drain-source برابر 250 ولت، هر دو در دسته حداکثر مقادیر مجاز قرار می‌گیرند و نباید به‌عنوان جریان یا ولتاژ کاری دائمی در نظر گرفته شوند. این مقادیر با شرایط مشخص‌شده، از جمله دمای کیس 25 درجه سانتی‌گراد برای جریان، معنا پیدا می‌کنند. محدوده دمای پیوند −55 تا +150 درجه سانتی‌گراد و حد ولتاژ پیوسته گیت-سورس ±20 ولت نیز محدودیت‌های طراحی هستند.


کاربردهای ماسفت IXTQ76N25T

این مدل برای مبدل‌های DC-DC، شارژرهای باتری، منابع تغذیه سوئیچینگ و منابع تغذیه رزونانسی فهرست شده است. همچنین در چاپرهای DC، درایو موتور AC، منابع تغذیه بدون وقفه و کاربردهای کلیدزنی توان با سرعت بالا قابل استفاده است.

ترانس‌کانداکتانس مستقیم این قطعه حداقل 43 و مقدار تیپیکال آن 72 زیمنس است. ظرفیت ورودی تیپیکال 4920 پیکوفاراد و زمان خیز تیپیکال 25 نانوثانیه گزارش شده‌اند؛ بنابراین طراحی درایور گیت و انتخاب مقاومت گیت باید با توجه به سرعت مطلوب، بار گیت و شرایط واقعی مدار انجام شود. دیود داخلی منبع-درین نیز حداکثر افت ولتاژ مستقیم 1.5 ولت دارد.

برای بررسی دسته‌های مرتبط می‌توانید از بخش <span>مشاهده ماسفت</span> استفاده کنید و مدل‌های مختلف را بر اساس پکیج، نوع کانال و نیاز مدار مقایسه کنید.


خرید و استعلام قیمت IXTQ76N25T

برای خرید IXTQ76N25T از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. این قطعه با ضمانت اصالت کالا عرضه می‌شود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، دریافت پیش‌فاکتور نیز امکان‌پذیر است.

پیش از ثبت سفارش، پارت‌نامبر این ماسفت و پکیج TO-3P را با نیاز پروژه تطبیق دهید. کارشناسان فروش می‌توانند برای بررسی پارت‌نامبر قبل از سفارش، هماهنگی ارسال به سراسر کشور و تأمین قطعه راهنمایی کنند. توکل الکترونیک همچنین در بازار جمهوری تهران حضور فیزیکی دارد.


سؤالات متداول درباره IXTQ76N25T

ماسفت IXTQ76N25T چه نوع قطعه‌ای است؟

این قطعه یک ماسفت قدرت N-channel از نوع enhancement-mode و Trench ساخت IXYS است و در پکیج TO-3P عرضه می‌شود.

آیا 250 ولت و 76 آمپر مقدار کاری دائمی هستند؟

خیر. 250 ولت برای VDSS و 76 آمپر برای جریان پیوسته، حداکثر مقادیر مجاز هستند و باید با شرایط حرارتی و طراحی مدار تطبیق داده شوند.

برای سفارش این مدل چه چیزی را بررسی کنم؟

پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.


جمع‌بندی و سفارش

IXTQ76N25T یک ماسفت قدرت N-channel برای کاربردهای سوئیچینگ و تبدیل توان است که با پکیج TO-3P و مجموعه‌ای از مشخصات مناسب برای منابع تغذیه، شارژرها و درایوهای توان عرضه می‌شود. برای دریافت قیمت، موجودی و پیش‌فاکتور، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق موردنیاز خود را اعلام کنید.

توضیحات تکمیلی

Part Number

IXTQ76N25T

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 250 V, ID: 76 A
