ماسفت IRF634

ویژگی‌ها
Part NumberIRF634
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 250 V, ID: 8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

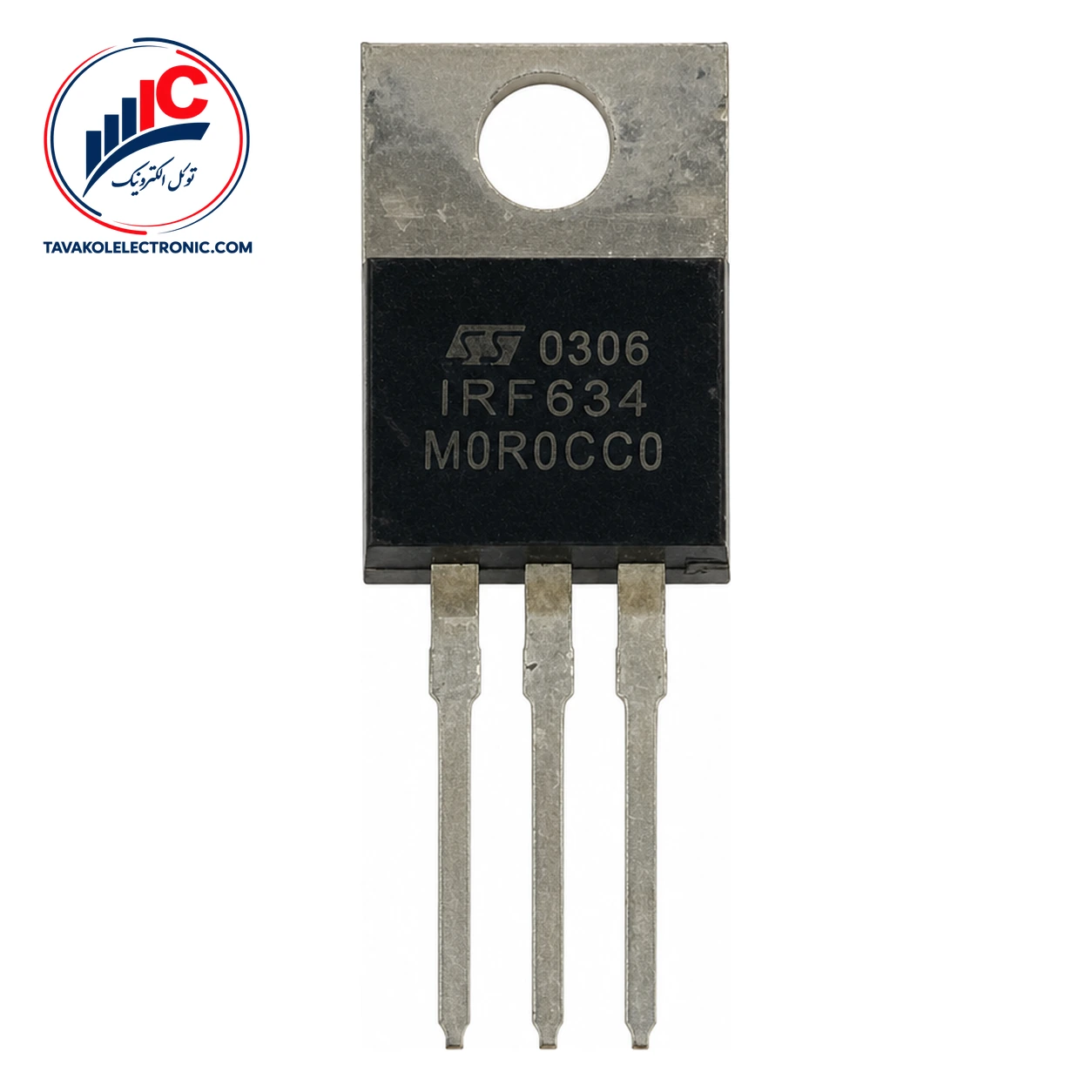

معرفی IRF634 و کاربرد آن

IRF634 یک ماسفت توان کانال N از نوع Mesh Overlay است و برای کاربردهای سوئیچینگ معرفی شده است. این قطعه برای مدارهایی مناسب است که کلیدزنی توان در آن‌ها اهمیت دارد. خانواده این قطعه همچنین برای مبدل‌های مورد استفاده در کاربردهای روشنایی مناسب دانسته شده است.

پکیج TO-220 و بسته‌بندی Tube از نکات مهم هنگام بررسی و سفارش این قطعه هستند. برای مشاهده ماسفت و بررسی گزینه‌های مرتبط، اطلاعات طراحی خود را در اختیار فروشنده قرار دهید.

IRF634 برای چه کاربردی انتخاب می‌شود؟

کاربرد اصلی اعلام‌شده برای این قطعه، سوئیچینگ است. در طراحی مبدل‌های مرتبط با روشنایی نیز می‌توان این خانواده را بررسی کرد.


مشخصات فنی IRF634

در انتخاب این قطعه، نوع ماسفت، پکیج، مقاومت روشن و پارامترهای ولتاژی اهمیت دارند. مقاومت درین-سورس روشن، در شرایط VGS = 10 V و ID = 4 A، مقدار معمولی 0.38 Ω و حداکثر 0.45 Ω دارد. این مقادیر در TCASE = 25°C و طبق شرط آزمون اعلام شده‌اند.

ولتاژ شکست درین-سورس حداقل 250 V است و این مقدار در ID = 250 µA و VGS = 0 مشخص شده است. ولتاژ آستانه گیت از 2 V حداقل تا 4 V حداکثر اعلام شده و مقدار معمولی آن 3 V است؛ شرط این اندازه‌گیری VDS = VGS و ID = 250 µA است. ظرفیت ورودی معمولی نیز 770 pF در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اعلام شده است.

مشخصه مقدار
نوع قطعه ماسفت توان کانال N
پکیج TO-220
مقاومت روشن درین-سورس 0.38 Ω معمولی؛ 0.45 Ω حداکثر
ولتاژ شکست درین-سورس حداقل 250 V
ظرفیت ورودی 770 pF معمولی
بسته‌بندی Tube

محدودیت‌های مطلق و نکات تطبیق

مقادیر Absolute Maximum Rating را نباید به‌عنوان مقدار کاری پیشنهادی در نظر گرفت. ولتاژ درین-سورس حداکثر 250 V با VGS = 0 و ولتاژ درین-گیت حداکثر 250 V با RGS = 20 kΩ است. ولتاژ گیت-سورس نیز در رده محدودیت مطلق برابر ±20 V اعلام شده است.

جریان درین پیوسته در TC = 25°C برابر 8 A و در TC = 100°C برابر 5 A است. جریان پالسی حداکثر 32 A بوده و عرض پالس آن به ناحیه عملکرد ایمن محدود می‌شود. حداکثر دمای پیوند 150°C است.


خرید و قیمت IRF634 از توکل الکترونیک

برای خرید این قطعه، استعلام قیمت و موجودی روز را از توکل الکترونیک دریافت کنید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. پکیج TO-220 و بسته‌بندی Tube را هنگام ثبت درخواست سفارش ذکر کنید.

توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. همچنین برای خریدارانی که نیاز به پیگیری حضوری دارند، حضور فیزیکی در بازار جمهوری تهران فراهم است.


جمع‌بندی و سفارش IRF634

IRF634 یک ماسفت توان کانال N در پکیج TO-220 است که برای کاربردهای سوئیچینگ و بررسی در مبدل‌های روشنایی در نظر گرفته می‌شود. مقاومت روشن، ولتاژ شکست، ظرفیت ورودی و محدودیت‌های مطلق، از داده‌های مهم برای ارزیابی اولیه آن هستند.

برای سفارش، شماره فنی IRF634، تعداد موردنیاز و شرایط تأمین خود را اعلام کنید تا قیمت و موجودی روز بررسی شود. پیش از نهایی‌کردن خرید، تطبیق پارت‌نامبر با طراحی انجام دهید.


سؤالات متداول درباره IRF634

IRF634 چه نوع قطعه‌ای است؟

این قطعه یک ماسفت توان کانال N از نوع Mesh Overlay است و برای کاربردهای سوئیچینگ معرفی شده است.

پکیج و بسته‌بندی IRF634 چیست؟

پکیج آن TO-220 است و بسته‌بندی Tube برای آن اعلام شده است.

آیا 250 V مقدار کاری عادی قطعه است؟

خیر. این مقدار باید بر اساس عنوان مشخصه یا محدودیت مطلق و با توجه به شرط مربوط تفسیر شود.

توضیحات تکمیلی

Part Number

IRF634

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 250 V, ID: 8 A
