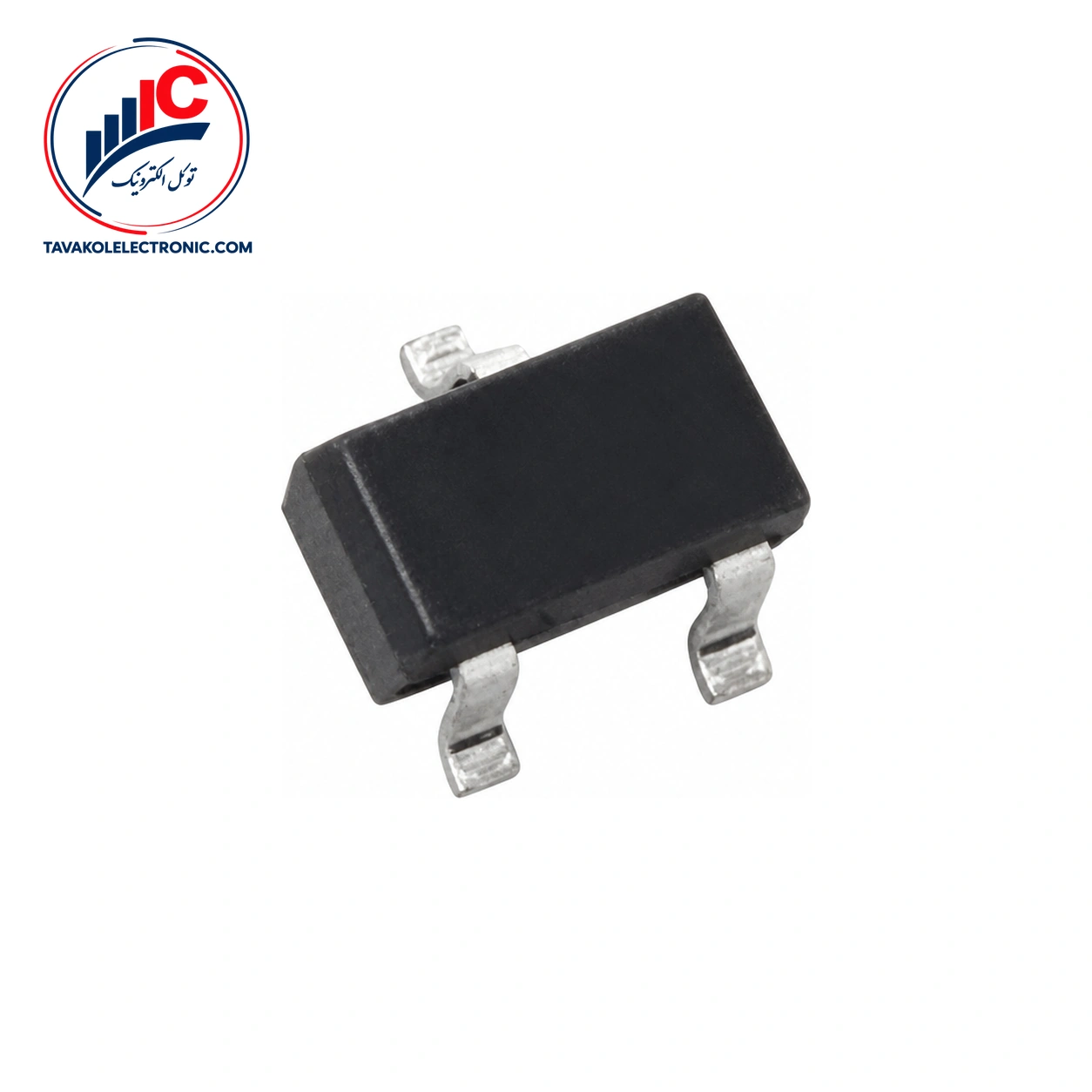

ماسفت 2SK160

ویژگی‌ها
Part Number2SK160
Channel TypeN-Channel
مشخصات فنیVDS: 30 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی 2SK160

2SK160 ساخت NEC یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال N است. این قطعه برای تقویت AF و RF طراحی شده و در مدارهای تقویت سیگنال و کنترل آنالوگ به کار می‌رود.

همچنین برای سوئیچ آنالوگ، مقاومت متغیر و تقویت‌کننده‌های RF و AF در مدارهای Hybrid IC نیز تعریف شده است.


مشخصات فنی 2SK160

پارامتر مقدار شرط آزمون
نوع قطعه JFET سیلیکونی کانال N —
جریان درین با گیت صفر، IDSS 0.5 حداقل؛ 2.5 معمولی؛ 12 حداکثر mA VDS = 5.0 V، VGS = 0
ولتاژ قطع گیت-سورس، VGS(off) −0.25 حداقل؛ −1.1 معمولی؛ −4.5 حداکثر V VDS = 5.0 V، ID = 10 μA
خازن ورودی، Ciss 4.1 معمولی pF VDS = 10 V، VGS = 0، f = 1.0 MHz
جریان قطع گیت حداکثر −10 nA VGS = −30 V، VDS = 0

نکات انتخاب 2SK160

IDSS در شرط VDS = 5.0 V و VGS = 0، از 0.5 mA حداقل تا 12 mA حداکثر اعلام شده و مقدار معمول آن 2.5 mA است. VGS(off) نیز در VDS = 5.0 V و ID = 10 μA، مقدار حداقل −0.25 V، مقدار معمول −1.1 V و مقدار حداکثر −4.5 V دارد.

Ciss معمولی 4.1 pF است و در VDS = 10 V، VGS = 0 و فرکانس 1.0 MHz مشخص شده است. جریان قطع گیت نیز حداکثر −10 nA در VGS = −30 V و VDS = 0 است.

حداکثرهای مطلق ثبت‌شده فقط به‌عنوان مرز مجاز قطعه در نظر گرفته می‌شوند. ولتاژ درین-سورس حداکثر 30 V با VGS = −5.0 V، ولتاژ گیت-درین و گیت-سورس هرکدام حداکثر −30 V، و جریان درین حداکثر 20 mA هستند. این مقادیر در Ta = 25 °C اعلام شده‌اند.


کاربردهای 2SK160

این قطعه برای تقویت‌کننده‌های AF و RF طراحی شده است. کاربردهای تعریف‌شده آن شامل سوئیچ آنالوگ، مقاومت متغیر، تقویت‌کننده RF و تقویت‌کننده AF در Hybrid IC است.

توان تلفی کل حداکثر 150 mW در Ta = 25 °C است و جریان گیت حداکثر 10 mA در همین شرایط اعلام شده است. محدوده دمای نگهداری −55 تا +125 °C و دمای پیوند حداکثر 125 °C است.


خرید و قیمت 2SK160

برای استعلام قیمت و موجودی روز 2SK160 با توکل الکترونیک در ارتباط باشید.

توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند و ارسال به سراسر کشور انجام می‌شود. برای خرید ماسفت، تعداد موردنیاز و پارت‌نامبر را اعلام کنید تا موجودی و قیمت روز بررسی شود. امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


پرسش‌های متداول درباره 2SK160

2SK160 چه نوع قطعه‌ای است؟

2SK160 یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال N است که برای تقویت AF و RF، سوئیچ آنالوگ و مقاومت متغیر در Hybrid IC طراحی شده است.

آیا 30 V ولتاژ کاری عادی این قطعه است؟

خیر. 30 V حداکثر مطلق ولتاژ درین-سورس با شرط VGS = −5.0 V و Ta = 25 °C است.

پیش از سفارش چه مواردی بررسی شود؟

پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.


جمع‌بندی و سفارش

2SK160 یک قطعه کانال N برای تقویت AF و RF و برخی کاربردهای آنالوگ در Hybrid IC است. IDSS، VGS(off)، Ciss و حدود مجاز ولتاژ و جریان، مهم‌ترین موارد فنی آن هستند. برای سفارش، پارت‌نامبر را با نیاز مدار تطبیق دهید و برای استعلام قیمت، موجودی روز یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
