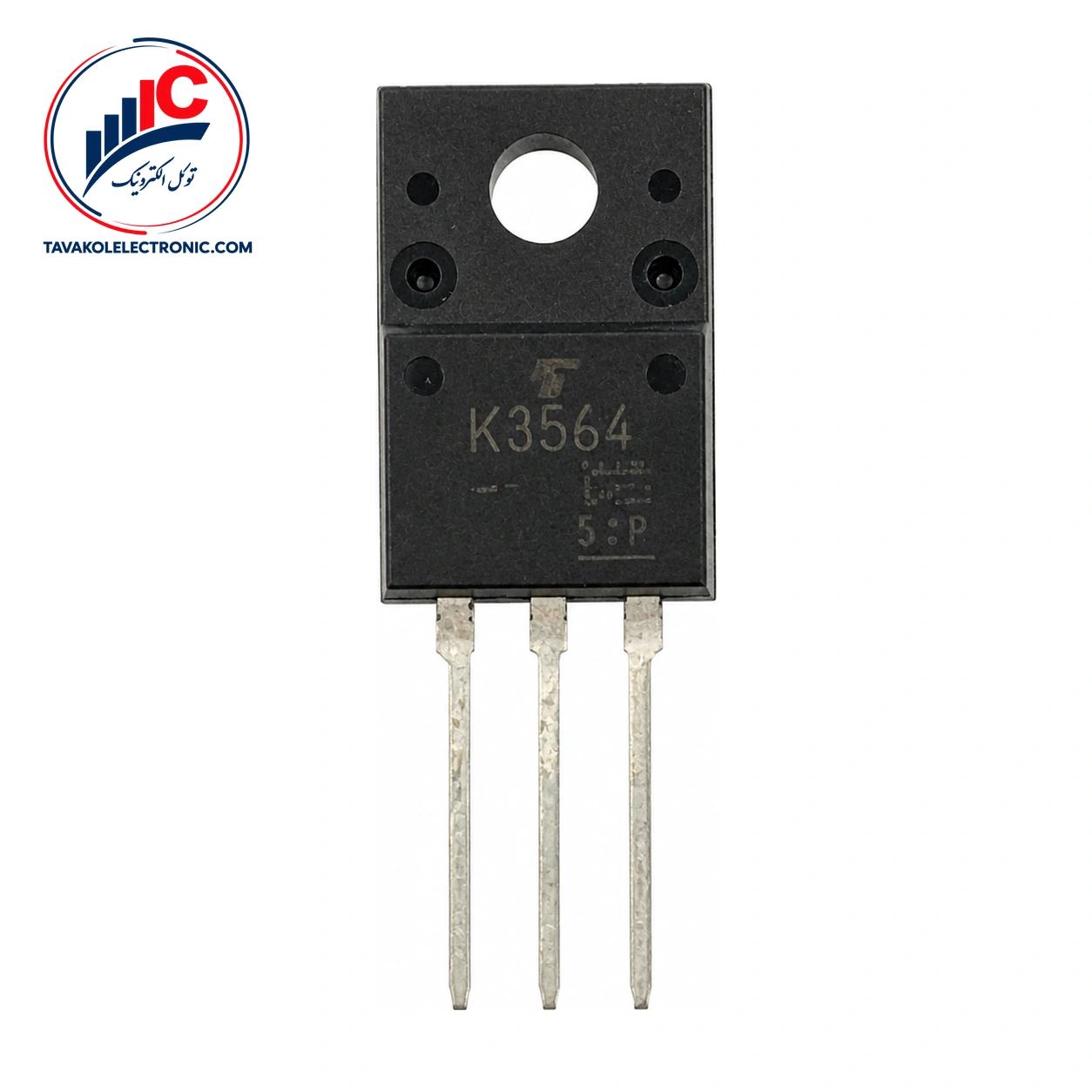

ماسفت 2SK3564

ویژگی‌ها
Part Number2SK3564
پکیجTO-220-3
Channel TypeN-Channel
مشخصات فنیVDS: 900 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK3564

2SK3564 یک ماسفت سیلیکونی کانال N از نوع π-MOSIV ساخت Toshiba است و برای کاربردهای رگولاتور سوئیچینگ معرفی شده است. این قطعه برای مدارهایی مناسب است که در آن‌ها شناخت نوع کانال، ولتاژ شکست و رفتار سوئیچینگ پیش از انتخاب اهمیت دارد.

ولتاژ شکست درین-سورس حداقل 900 V اعلام شده است. جریان 3 A DC، جریان پالسی 9 A برای پالس 1 ms و ولتاژ گیت-سورس ±30 V در گروه حداکثر مقادیر مجاز قرار می‌گیرند.

برای بررسی گزینه‌های مرتبط، می‌توانید از بخش مشاهده ماسفت استفاده کنید و شناسه دقیق قطعه را با نیاز مدار خود تطبیق دهید.


مشخصات فنی کلیدی 2SK3564

مقاومت روشن درین-سورس این مدل 3.7 Ω به‌صورت معمولی و 4.3 Ω به‌صورت حداکثر است؛ این مشخصه در VGS = 10 V و ID = 1.5 A اندازه‌گیری شده است. ولتاژ آستانه گیت نیز در بازه 2.0 تا 4.0 V قرار دارد و شرایط آزمون آن VDS = 10 V، ID = 1 mA و Ta = 25°C است.

بار کل گیت به‌صورت معمولی 17 nC است. زمان‌های سوئیچینگ معمولی شامل زمان خیز 20 ns، زمان روشن‌شدن 60 ns، زمان افت 35 ns و زمان خاموش‌شدن 125 ns هستند.

پارامتر مقدار اعلام‌شده شرایط
نوع قطعه ماسفت سیلیکونی کانال N، π-MOSIV —
ولتاژ شکست درین-سورس حداقل 900 V ID = 10 mA، VGS = 0 V
مقاومت روشن درین-سورس 3.7 Ω معمولی، 4.3 Ω حداکثر VGS = 10 V، ID = 1.5 A
ظرفیت ورودی 700 pF معمولی Ta = 25°C
بار کل گیت 17 nC معمولی VDD ≈ 400 V، VGS = 10 V، ID = 3 A

آرایش پایه‌های 2SK3564

ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از مونتاژ، این ترتیب را با برد و نقشه مدار خود تطبیق دهید.

پارامترهای خازنی و سوئیچینگ

ظرفیت انتقال معکوس 15 pF به‌صورت معمولی و در شرایط VDS = 25 V، VGS = 0 V و فرکانس 1 MHz مشخص شده است. ظرفیت ورودی نیز 700 pF معمولی است. این اطلاعات در کنار بار گیت و زمان‌های سوئیچینگ، برای بررسی رفتار قطعه در مدارهای سوئیچینگ کاربرد دارند.

حداکثر جریان DC درین 3 A و حداکثر جریان پالسی درین 9 A برای پالس 1 ms است. ولتاژ درین-سورس با عنوان حداکثر مطلق 900 V و ولتاژ گیت-سورس با عنوان حداکثر مطلق ±30 V ارائه شده‌اند.


خرید و استعلام قیمت 2SK3564

برای خرید از توکل الکترونیک، امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی و تأمین خرید عمده و شرکتی وجود دارد. در صورت نیاز می‌توانید پیش‌فاکتور دریافت کنید. این محصول با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، شناسه قطعه و شرایط مدار خود را بررسی کنید تا انتخاب نهایی با نیاز پروژه مطابقت داشته باشد. برای اعلام تعداد موردنیاز، دریافت قیمت و بررسی پارت‌نامبر قبل از سفارش با فروشگاه تماس بگیرید. امکان حضور فیزیکی در بازار جمهوری تهران نیز فراهم است.


سؤالات متداول درباره 2SK3564

2SK3564 چه نوع قطعه‌ای است؟

این محصول یک ماسفت سیلیکونی کانال N از نوع π-MOSIV است و برای کاربردهای رگولاتور سوئیچینگ معرفی شده است.

ولتاژ شکست درین-سورس این مدل چقدر است؟

ولتاژ شکست درین-سورس حداقل 900 V است. این مقدار با حداکثر مطلق 900 V تفاوت دارد و نباید آن را به‌عنوان ولتاژ کاری پیشنهادی در همه شرایط در نظر گرفت.

پایه‌های 2SK3564 چگونه قرار گرفته‌اند؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. تطبیق این ترتیب با برد پیش از نصب اهمیت دارد.


جمع‌بندی و ثبت سفارش

این ماسفت کانال N با کاربرد مشخص در رگولاتورهای سوئیچینگ، ولتاژ شکست حداقل 900 V، مقاومت روشن 3.7 Ω معمولی و مشخصات تعریف‌شده برای کنترل گیت عرضه می‌شود. برای اطلاع از قیمت و موجودی روز، تعداد موردنیاز و پیش‌فاکتور را به توکل الکترونیک اعلام کنید و پیش از نهایی‌کردن خرید، پارت‌نامبر را با نیاز مدار خود تطبیق دهید.

توضیحات تکمیلی

Part Number

2SK3564

پکیج

TO-220-3

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V
