ماسفت AP4506GEH از محصولات Advanced Power Electronics و یک ماسفت قدرت enhancement-mode با هر دو کانال N و P است. وجود دو کانال در یک قطعه، این مدل را برای طراحی‌هایی مناسب می‌کند که در آن‌ها به عملکرد N-channel و P-channel در کنار هم نیاز است؛ البته انتخاب نهایی باید بر اساس ولتاژ، جریان، شرایط تحریک گیت و فضای نصب مدار انجام شود.
این قطعه در پکیج TO-252-4L عرضه میشود. ساختار نصب آن برای بردهایی که به یک پکیج توان فشرده نیاز دارند قابل بررسی است. برای مقایسه این مدل با گزینه‌های دیگر، بررسی انواع ماسفت بر اساس کانال، ولتاژ و مقاومت روشن‌شدن کمک می‌کند.
در کانال N، ولتاژ شکست drain-source حداقل 30 V است و مقاومت روشن‌شدن استاتیک drain-source حداکثر 24 mΩ در VGS=10 V و ID=6 A اعلام شده است. در کانال P، ولتاژ شکست حداقل -30 V و مقاومت روشن‌شدن حداکثر 36 mΩ در VGS=-10 V و ID=-5 A است. این مقادیر با شرایط آزمون مشخص‌شده معنا دارند و نباید بدون توجه به شرایط گیت و جریان، به‌عنوان مقدار ثابت در هر مدار در نظر گرفته شوند.
جدول زیر مهم‌ترین اطلاعات قابل استفاده برای بررسی اولیه این ماسفت را خلاصه می‌کند:
| پارامتر | مقدار |
|---|---|
| عملکرد | ماسفت قدرت enhancement-mode با کانال N و P |
| پکیج | TO-252-4L |
| ولتاژ شکست کانال N | حداقل 30 V در VGS=0 V و ID=250 µA |
| ولتاژ شکست کانال P | حداقل -30 V در VGS=0 V و ID=-250 µA |
| مقاومت روشن‌شدن کانال N | حداکثر 24 mΩ در VGS=10 V و ID=6 A |
| مقاومت روشن‌شدن کانال P | حداکثر 36 mΩ در VGS=-10 V و ID=-5 A |
ولتاژ آستانه گیت کانال N بین 1 تا 3 V و برای کانال P بین -1 تا -3 V اعلام شده است. این بازه‌ها برای درک شروع هدایت هستند و به‌تنهایی برای تعیین ولتاژ مناسب راه‌اندازی کامل ماسفت کافی نیستند.
بار گیت کل کانال N برابر 8.3 nC به‌صورت معمولی و 13 nC حداکثر، در ID=6 A است. برای کانال P نیز بار گیت کل 12.6 nC معمولی و 20 nC حداکثر، در ID=-5 A اعلام شده است. زمان تأخیر روشن‌شدن معمولی کانال N برابر 5 ns و زمان خیز معمولی آن 18 ns است؛ این مقادیر برای کانال P به‌ترتیب 8 ns و 16 ns هستند.
مقادیر جریان 9 A برای کانال N و -8 A برای کانال P، هر دو در دمای محیط 25°C، از نوع حداکثر مطلق هستند و نباید به‌عنوان جریان کاری پیوسته و تضمین‌شده در همه شرایط طراحی استفاده شوند. محدوده دمای پیوند -55 تا 150°C و ولتاژ نامی گیت-سورس ±20 V نیز در همین چارچوب حداکثر مطلق قرار می‌گیرند.
برای خرید AP4506GEH از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. این قطعه با امکان فروش تکی و تعدادی ارائه میشود و برای خرید عمده یا تأمین شرکتی نیز میتوانید درخواست خود را ارسال کنید. امکان دریافت پیش‌فاکتور، بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور در نظر گرفته شده است.
این قطعه یک ماسفت قدرت enhancement-mode با کانال N و P است و در پکیج TO-252-4L عرضه میشود.
مقاومت روشن‌شدن کانال N حداکثر 24 mΩ در VGS=10 V و ID=6 A است. برای کانال P، این مقدار حداکثر 36 mΩ در VGS=-10 V و ID=-5 A اعلام شده است.
خیر. مقدار 9 A برای کانال N و -8 A برای کانال P، حداکثر مطلق در TA=25°C هستند و برای تعیین جریان کاری مدار باید شرایط واقعی طراحی بررسی شود.
AP4506GEH یک ماسفت دوکاناله N و P با پکیج TO-252-4L، ولتاژ شکست 30 V در هر کانال با قطبیت مربوط و مقاومت روشن‌شدن پایین در شرایط آزمون مشخص است. برای دریافت قیمت، موجودی و راهنمایی پیش از سفارش، با توکل الکترونیک تماس بگیرید یا درخواست تأمین خود را ارسال کنید.
| Part Number | AP4506GEH |
|---|---|
| پکیج | TO-252-4L |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 30 V, ID: 9 A |

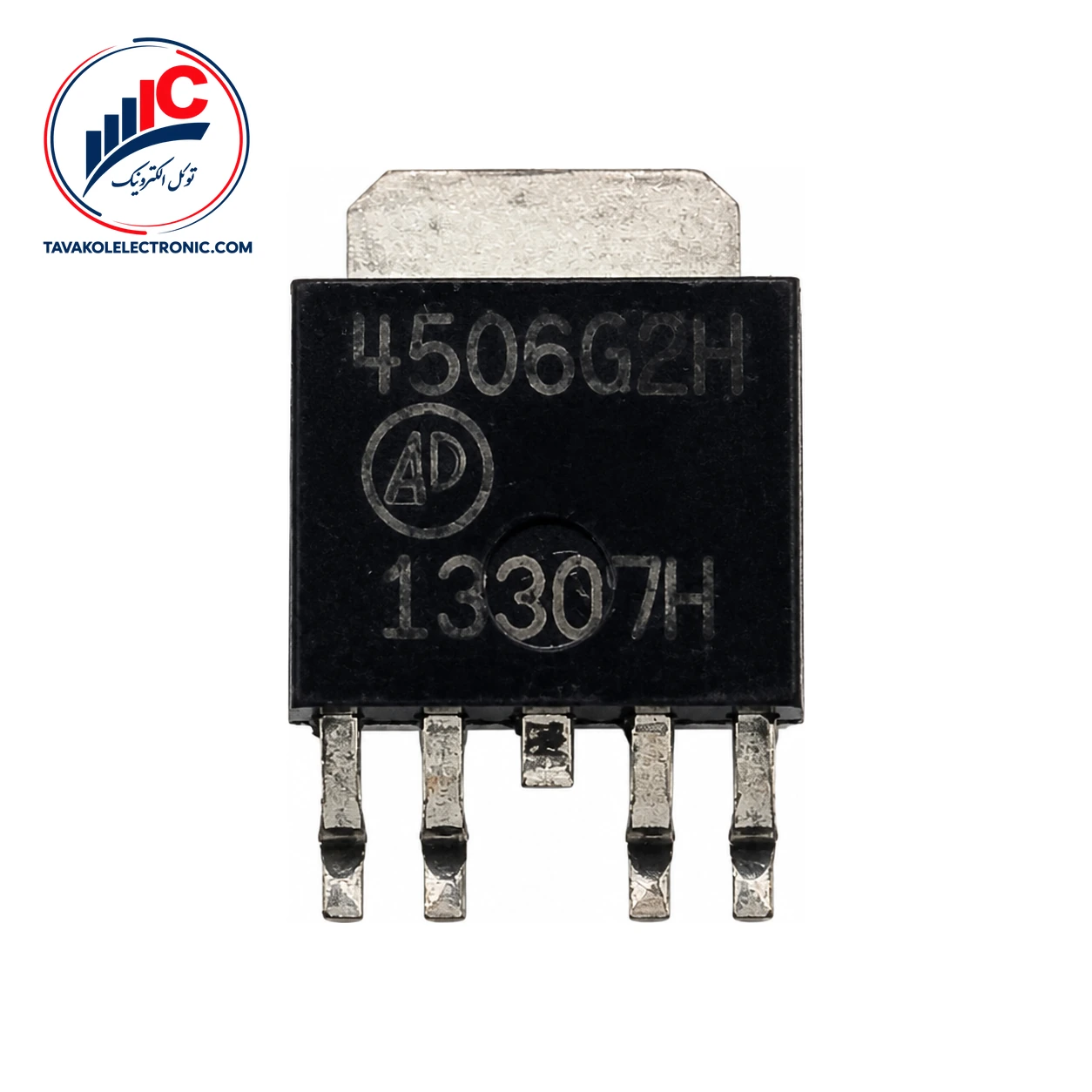

ماسفت AP4506GEH
