IRFP460LC یک ماسفت N-channel است که برای منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است. هنگام انتخاب این قطعه، نوع کانال، پکیج، ترتیب پایه‌ها و مشخصات Drain-Source را بررسی کنید. برای دیدن مدل‌های هم‌رده میتوانید از مشاهده ماسفت استفاده کنید و گزینه‌های موجود را با نیاز مدار خود مقایسه کنید.
این مدل در پکیج TO-3PN عرضه میشود. در این پکیج، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب یا جایگزینی، تطبیق پکیج و ترتیب پایه‌ها با برد یا قطعه قبلی ضروری است.
در جدول زیر، برخی از مشخصات اصلی این مدل آمده است. شرایط آزمون پارامترهای عددی را هنگام مقایسه با مدار یا مدل‌های دیگر در نظر بگیرید.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel MOSFET |
| پکیج | TO-3PN |
| ولتاژ شکست Drain-Source | حداقل 500 V |
| ولتاژ آستانه گیت | 2 تا 4 V |
| مقاومت Drain-Source در حالت روشن | حداکثر 0.27 Ω |
| نشتی گیت-بدنه | حداکثر ±100 nA |
ولتاژ شکست Drain-Source حداقل 500 V است و این مقدار در شرایط VGS=0، جریان ID برابر با 0.25 mA و دمای بدنه 25°C مشخص شده است. ولتاژ آستانه گیت در بازه 2 تا 4 V قرار دارد و در شرایط VDS=VGS، جریان ID برابر با 0.25 mA و دمای بدنه 25°C اندازه‌گیری شده است.
مقاومت Drain-Source در حالت روشن حداکثر 0.27 Ω است؛ این مشخصه در VGS=10 V، جریان ID برابر با 12 A و دمای بدنه 25°C تعریف شده است. جریان نشتی گیت-بدنه نیز در VGS=±20 V و VDS=0، حداکثر ±100 nA است.
جریان Drain با ولتاژ گیت صفر، در VDS=500 V و VGS=0 حداکثر 25 μA است. در دمای پیوند 150°C، با VDS=400 V و VGS=0، این مقدار حداکثر 250 μA خواهد بود. ولتاژ روشن‌شدن مستقیم نیز در شرایط IS=20 A و VGS=0، حداکثر 1.8 V اعلام شده است.
این ماسفت برای منابع تغذیه سوئیچینگ و کاربردهای عمومی در نظر گرفته شده است. هنگام انتخاب، علاوه بر نوع N-channel، باید پکیج TO-3PN و ترتیب پایه‌های آن با طراحی برد یا قطعه موردنظر مطابقت داشته باشد.
اعداد مربوط به حداکثر مطلق، حد مجاز قطعه هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. برای این مدل، ولتاژ Drain-Source برابر با 500 V، جریان Drain پیوسته 20 A، جریان Drain پالسی 80 A، ولتاژ پیوسته Gate-Source برابر با ±30 V و حداکثر دمای پیوند 150°C در این گروه قرار می‌گیرند. این مقادیر جایگزین تعیین نقطه کار یا بررسی شرایط حرارتی مدار نیستند.
برای خرید این ماسفت از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.
این مجموعه با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیک را پشتیبانی می‌کند. پیش از ثبت سفارش، پارت‌نامبر و پکیج را با نیاز مدار تطبیق دهید.
این قطعه یک ماسفت N-channel است و برای منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است.
پکیج این مدل TO-3PN است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس در نظر گرفته میشود.
عدد 500 V به‌عنوان حداکثر مطلق ولتاژ Drain-Source یک حد مجاز است و نباید به‌عنوان نقطه کار عادی مدار استفاده شود.
IRFP460LC یک ماسفت N-channel با پکیج TO-3PN است که برای منابع تغذیه سوئیچینگ و کاربردهای عمومی استفاده میشود. ولتاژ شکست حداقل 500 V، مقاومت روشن حداکثر 0.27 Ω در شرایط مشخص‌شده و ترتیب پایه‌ها از اطلاعات مهم برای بررسی این قطعه هستند.
برای سفارش، پارت‌نامبر، تعداد موردنیاز و مشخصات مدار خود را اعلام کنید تا قیمت و موجودی روز بررسی شود.
| Part Number | IRFP460LC |
|---|---|
| پکیج | TO-247-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 20 A |

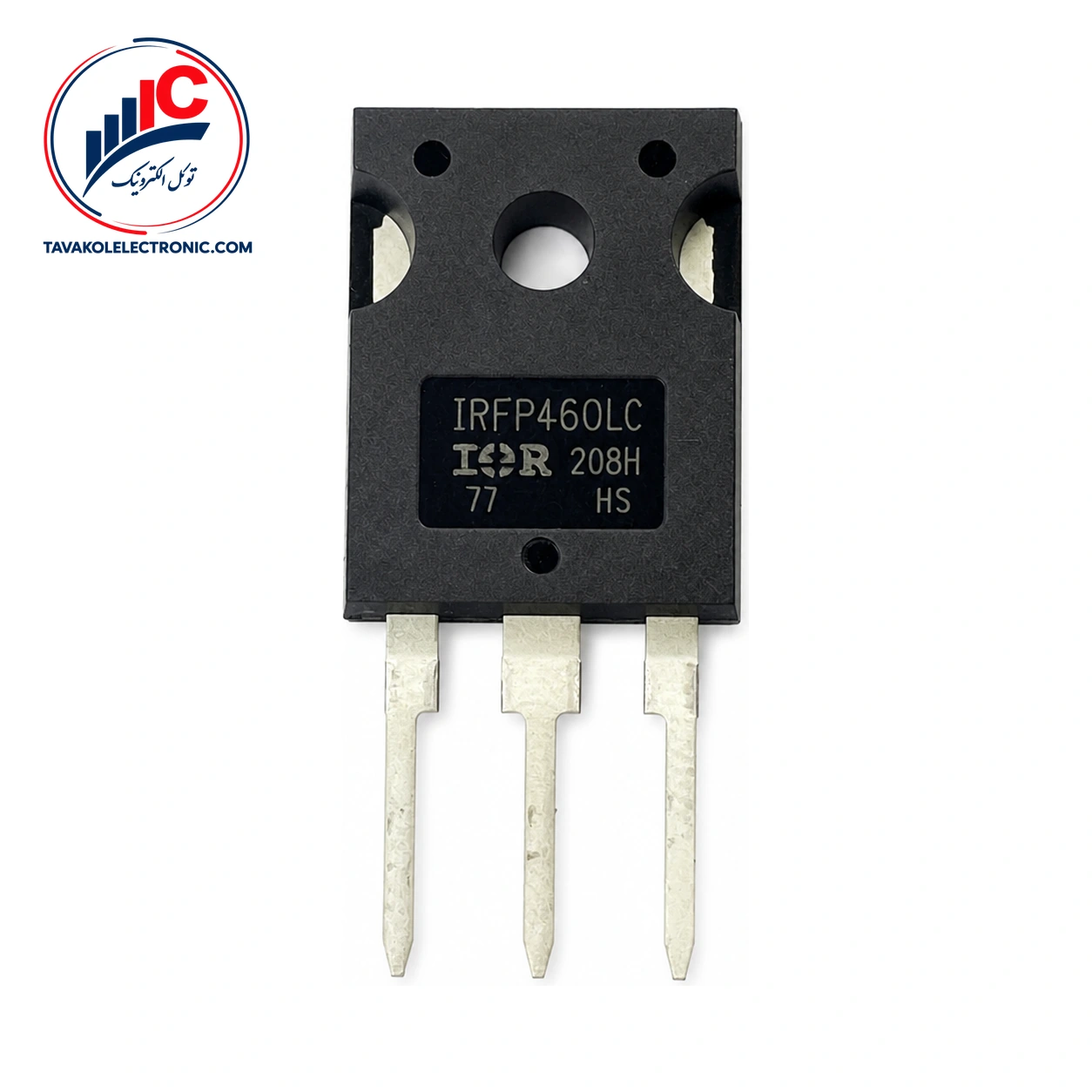

ماسفت IRFP460LC
