IRFZ40 یک ترانزیستور قدرت MOS از نوع کانال N و حالت بهبودیافته است که توسط STMicroelectronics تولید شده است. برای انتخاب این قطعه، نوع کانال، مقاومت روشنایی، ولتاژ شکست و شرایط سوئیچینگ از نکات مهمی هستند که باید بررسی شوند.
مقاومت روشنایی استاتیک درین-سورس حداکثر 0.028 Ω است. این مقدار در شرایط VGS = 10 V، جریان ID = 29 A و دمای بدنه 25°C مشخص شده است. ولتاژ شکست درین-سورس نیز حداقل 50 V است و در شرایط ID = 250 µA و VGS = 0 اندازهگیری شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel enhancement mode |
| مقاومت روشنایی درین-سورس | حداکثر 0.028 Ω |
| ولتاژ شکست درین-سورس | حداقل 50 V |
| آستانه گیت | 2 تا 4 V |
| زمان روشنشدن | حداکثر 25 ns |
| بار کل گیت | حداکثر 60 nC |
زمان خیز حداکثر 60 ns و زمان تأخیر خاموششدن حداکثر 70 ns است. زمان روشنشدن و زمان خیز با VDD = 25 V، جریان ID = 29 A و امپدانس ورودی Zi = 4.7 Ω مشخص شدهاند؛ بنابراین باید این اعداد را همراه با شرایط آزمون تفسیر کرد، نه بهعنوان مقدار ثابت هر مدار.
بار کل گیت حداکثر 60 nC است و در VGS = 10 V، ID = 64 A و VDS برابر با 0.8 برابر بیشینه نامی، مطابق مدار آزمون، تعیین شده است. ترارسانایی مستقیم نیز حداقل 17 mho اعلام شده است.
مقدار 50 V برای ولتاژ درین-سورس در بخش حداکثر مطلق قرار دارد و نباید با ولتاژ کاری پیشنهادی یکسان در نظر گرفته شود. جریان پیوسته درین در دمای بدنه 25°C برابر 35 A و در دمای بدنه 100°C برابر 32 A بهعنوان حد حداکثر مطلق درج شده است. جریان پالسی 160 A نیز یک رتبهبندی پالسی است که عرض پالس آن به حداکثر دمای پیوند محدود میشود.
پیش از سفارش، نوع کانال، شرایط تحریک گیت و محدوده ولتاژ مدار خود را با مشخصات قطعه تطبیق دهید. بازه آستانه گیت 2 تا 4 V است، اما این پارامتر بهتنهایی به معنی روشنشدن کامل ماسفت در هر سطح منطقی نیست؛ برای ارزیابی حالت روشن، مقدار مقاومت روشنایی و شرایط آزمون آن را هم در نظر بگیرید.
ولتاژ گیت-سورس ±20 V و دمای پیوند 150°C در گروه حداکثر مطلق قرار میگیرند. این حدود برای جلوگیری از عبور از رتبهبندی قطعه هستند، نه مشخصات عملکرد عادی. اطلاعاتی درباره پکیج نصب در مشخصات موجود ارائه نشده است؛ بنابراین پیش از جایگزینی، شکل ظاهری، پایهها و پارتنامبر درجشده روی برد را بررسی کنید.
برای خرید ماسفت، ابتدا پارتنامبر درجشده روی قطعه یا فهرست خرید خود را بررسی کنید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیشفاکتور را فراهم میکند.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد. برای سفارش، تعداد موردنیاز و شرایط تأمین را اعلام کنید تا قیمت و موجودی بهروز بررسی شود. حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم میکند.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode است. برای بررسی جایگزینی آن باید نوع کانال، شرایط گیت و سایر مشخصات مدار با قطعه موردنظر تطبیق داده شود.
خیر. مقدار 35 A در دمای بدنه 25°C بهعنوان حداکثر مطلق جریان پیوسته درج شده است و نباید بدون بررسی شرایط حرارتی و طراحی مدار، جریان کاری عادی در نظر گرفته شود.
ولتاژ شکست درین-سورس حداقل 50 V است. این مقدار باید در کنار شرایط آزمون و حاشیه اطمینان مناسب در طراحی بررسی شود.
این ماسفت کانال N، مقاومت روشنایی حداکثر 0.028 Ω، ولتاژ شکست حداقل 50 V و مشخصات سوئیچینگ نانوثانیهای دارد. نبود اطلاعات پکیج در مشخصات موجود، بررسی فیزیکی و تطبیق دقیق پارتنامبر را پیش از سفارش ضروری میکند. برای استعلام قیمت، موجودی و دریافت پیشفاکتور، با توکل الکترونیک تماس بگیرید.
| Part Number | IRFZ40 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 50 V, ID: 35 A |
درمورد این محصول دیدگاه درج کنید.

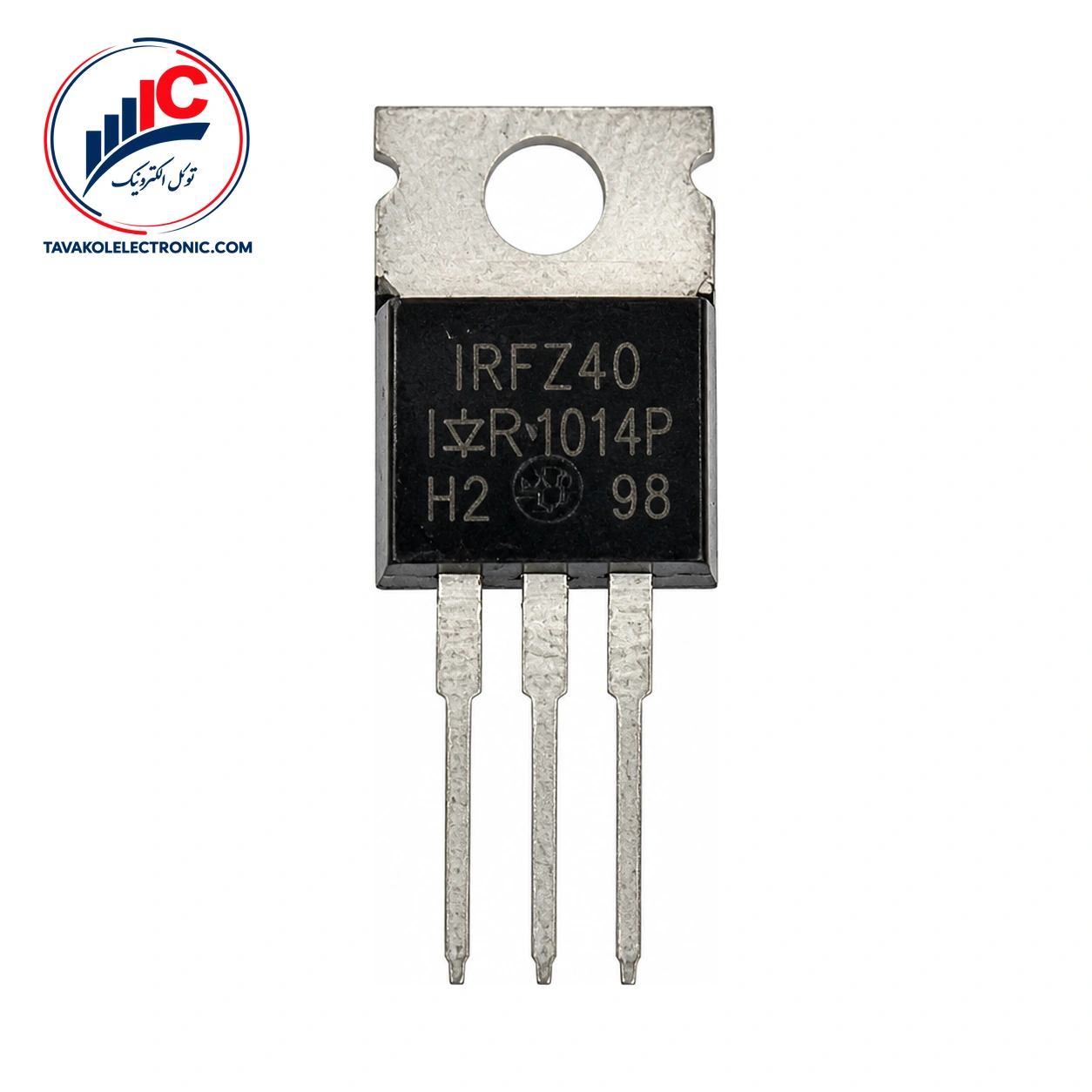

ماسفت IRFZ40
