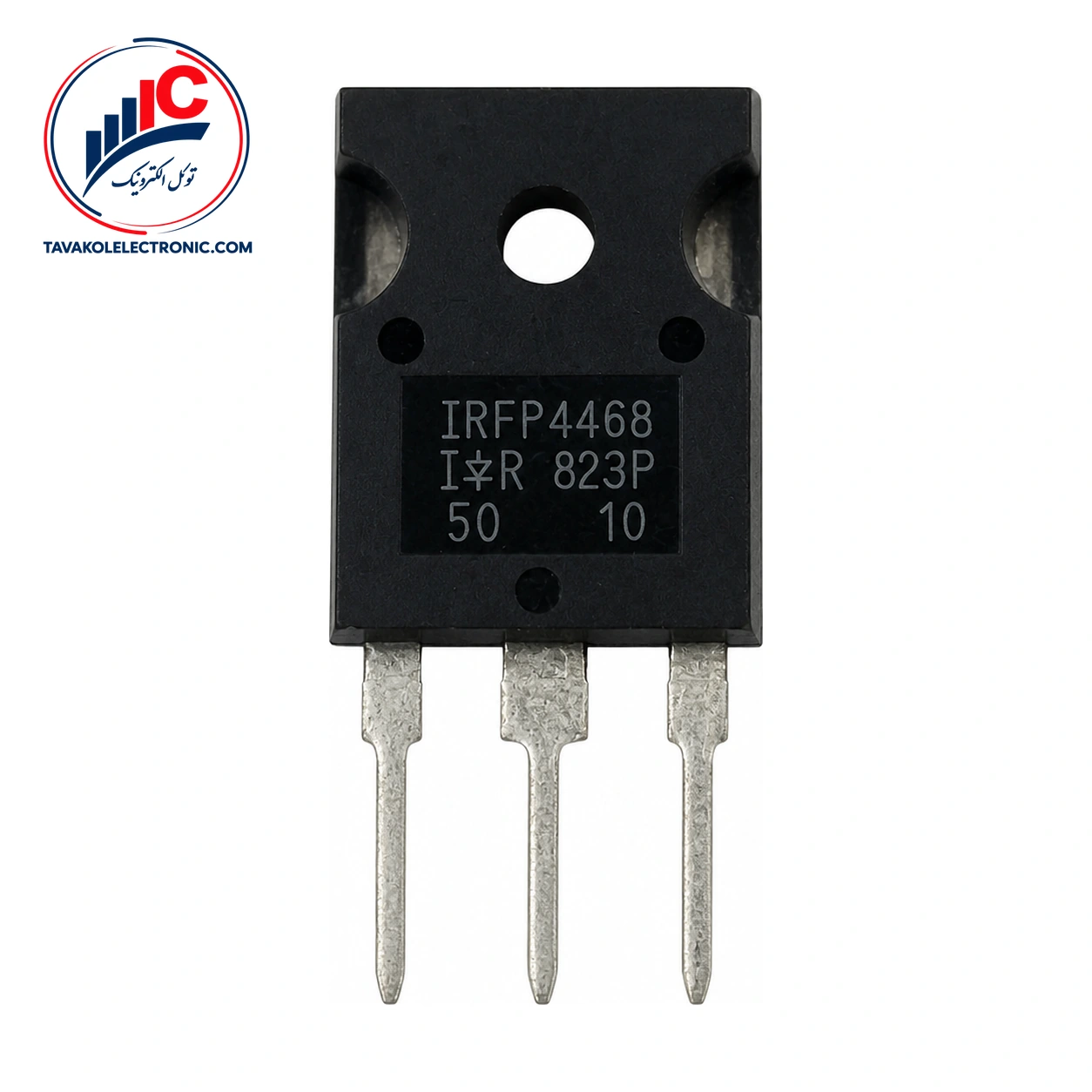

ماسفت IRFP4468

ویژگی‌ها
Part NumberIRFP4468
پکیجPG-TO247-3
مشخصات فنیVDS: 100 V, ID: 195 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFP4468

IRFP4468 یک ماسفت قدرت از خانواده StrongIRFET است که برای مدارهای سوئیچینگ توان طراحی شده است. این قطعه با تحمل ولتاژ درین-سورس 100V و مقاومت روشنایی پایین، برای طراحانی مناسب است که کاهش تلفات هدایت و عملکرد قابل‌اعتماد در مسیر توان را در اولویت قرار می‌دهند.

این ماسفت در پکیج PG-TO247-3 عرضه می‌شود. پایه‌های آن به‌ترتیب شامل Gate در پایه 1، Drain در پایه 2 و Source در پایه 3 هستند؛ بنابراین پیش از نصب، تطبیق پایه‌ها با برد و طراحی مکانیکی مدار اهمیت دارد.

چرا IRFP4468 برای سوئیچینگ توان انتخاب می‌شود؟

مقدار معمول شارژ گیت 363nC برای تغییر وضعیت گیت از 0V تا 10V است و شارژ خروجی معمولی Qoss نیز 149nC اعلام شده است. این مشخصات در بررسی درایور گیت، سرعت سوئیچینگ و تلفات مدار باید در کنار توپولوژی نهایی و شرایط واقعی کار ارزیابی شوند.


مشخصات فنی IRFP4468

مقاومت درین-سورس در حالت روشن، با شرط VGS=10V و ID=180A در دمای پیوند 25°C، مقدار معمول 2.3mΩ و حداکثر 2.6mΩ دارد. این شرط اندازه‌گیری را هنگام مقایسه با قطعات دیگر در نظر بگیرید؛ مقدار مقاومت به شرایط کاری و دمای قطعه وابسته است.

پارامتر مقدار
نوع قطعه ماسفت قدرت StrongIRFET
ولتاژ درین-سورس 100V
مقاومت روشنایی معمول 2.3، حداکثر 2.6mΩ در شرایط اعلام‌شده
پکیج PG-TO247-3
آرایش پایه‌ها 1: Gate، 2: Drain، 3: Source
مقاومت داخلی گیت معمول 0.90Ω

ولتاژ آستانه گیت بین 2.0V حداقل، 3.0V معمول و 4.0V حداکثر است؛ این مقادیر در VDS=VGS، جریان ID=1000μA و دمای پیوند 25°C مشخص شده‌اند. ولتاژ آستانه به‌تنهایی معیار کافی برای تعیین ولتاژ درایو گیت نیست.

زمان‌های سوئیچینگ معمول شامل تأخیر روشن‌شدن 53ns، زمان خیز 245ns، تأخیر خاموش‌شدن 171ns و زمان افت 278ns هستند. این اعداد با VDD=65V، VGS=10V، ID=180A و مقاومت خارجی گیت 2.7Ω اندازه‌گیری شده‌اند.


کاربردهای IRFP4468 در مدارهای قدرت

این قطعه برای یکسوسازی سنکرون پربازده در منابع تغذیه سوئیچینگ (SMPS)، منابع تغذیه بدون وقفه (UPS)، سوئیچینگ توان با سرعت بالا و مدارهای hard-switched یا فرکانس‌بالا در نظر گرفته شده است. انتخاب نهایی باید با توجه به ولتاژ باس، جریان مدار، نوع درایور گیت، فرکانس سوئیچینگ و دفع حرارت انجام شود.

در بخش محدودیت‌های مطلق، جریان درین پیوسته حداکثر 195A با VGS=10V و TC=25°C و حداکثر 150A با VGS=10V و TC=100°C ذکر شده است. جریان پالسی حداکثر 780A در TC=25°C است. این مقادیر حد مجاز هستند و نباید به‌عنوان جریان کاری عادی یا پیشنهاد طراحی در نظر گرفته شوند.

محدوده مطلق ولتاژ گیت-سورس از -20V تا +20V و محدوده دمای پیوند برای کارکرد و نگهداری از -55°C تا 175°C است. طراحی مدار گیت و مدیریت حرارتی باید با رعایت این حدود انجام شود.


خرید، قیمت و موجودی ماسفت IRFP4468

برای خرید این ماسفت از توکل الکترونیک، ابتدا پارت‌نامبر و تعداد موردنیاز را اعلام کنید تا استعلام قیمت و موجودی روز انجام شود. این قطعه برای فروش تکی و تعدادی ارائه می‌شود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد.

پیش از سفارش، پکیج PG-TO247-3، آرایش پایه‌ها و شرایط الکتریکی موردنیاز مدار را بررسی کنید. توکل الکترونیک امکان دریافت پیش‌فاکتور، بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را فراهم می‌کند. برای مقایسه گروه قطعات، می‌توانید از عبارت مشاهده ماسفت استفاده کنید.

نکات مهم پیش از سفارش IRFP4468

اگر مدار شما به جریان بالا یا سوئیچینگ فرکانس‌بالا نیاز دارد، شرایط آزمون مقاومت روشنایی و زمان‌های سوئیچینگ را با طراحی خود تطبیق دهید. همچنین مطابقت دقیق پارت‌نامبر را پیش از ثبت سفارش بررسی کنید تا قطعه انتخاب‌شده با BOM و برد شما یکسان باشد.


سؤالات متداول درباره IRFP4468

آیا IRFP4468 یک ماسفت قدرت است؟

بله، IRFP4468 یک ماسفت قدرت StrongIRFET است و برای کاربردهایی مانند یکسوسازی سنکرون SMPS، UPS و سوئیچینگ توان در نظر گرفته شده است.

پکیج و ترتیب پایه‌های این قطعه چیست؟

پکیج قطعه PG-TO247-3 است. پایه 1 به Gate، پایه 2 به Drain و پایه 3 به Source اختصاص دارد.


جمع‌بندی و ثبت سفارش

IRFP4468 یک ماسفت قدرت 100V با پکیج PG-TO247-3، مقاومت روشنایی حداکثر 2.6mΩ در شرایط مشخص‌شده و قابلیت استفاده در مدارهای سوئیچینگ توان است. برای دریافت قیمت و موجودی، تعداد موردنیاز و پارت‌نامبر IRFP4468 را برای توکل الکترونیک ارسال کنید تا بررسی و پیش‌فاکتور انجام شود.

توضیحات تکمیلی

Part Number

IRFP4468

پکیج

PG-TO247-3

مشخصات فنی

VDS: 100 V, ID: 195 A
