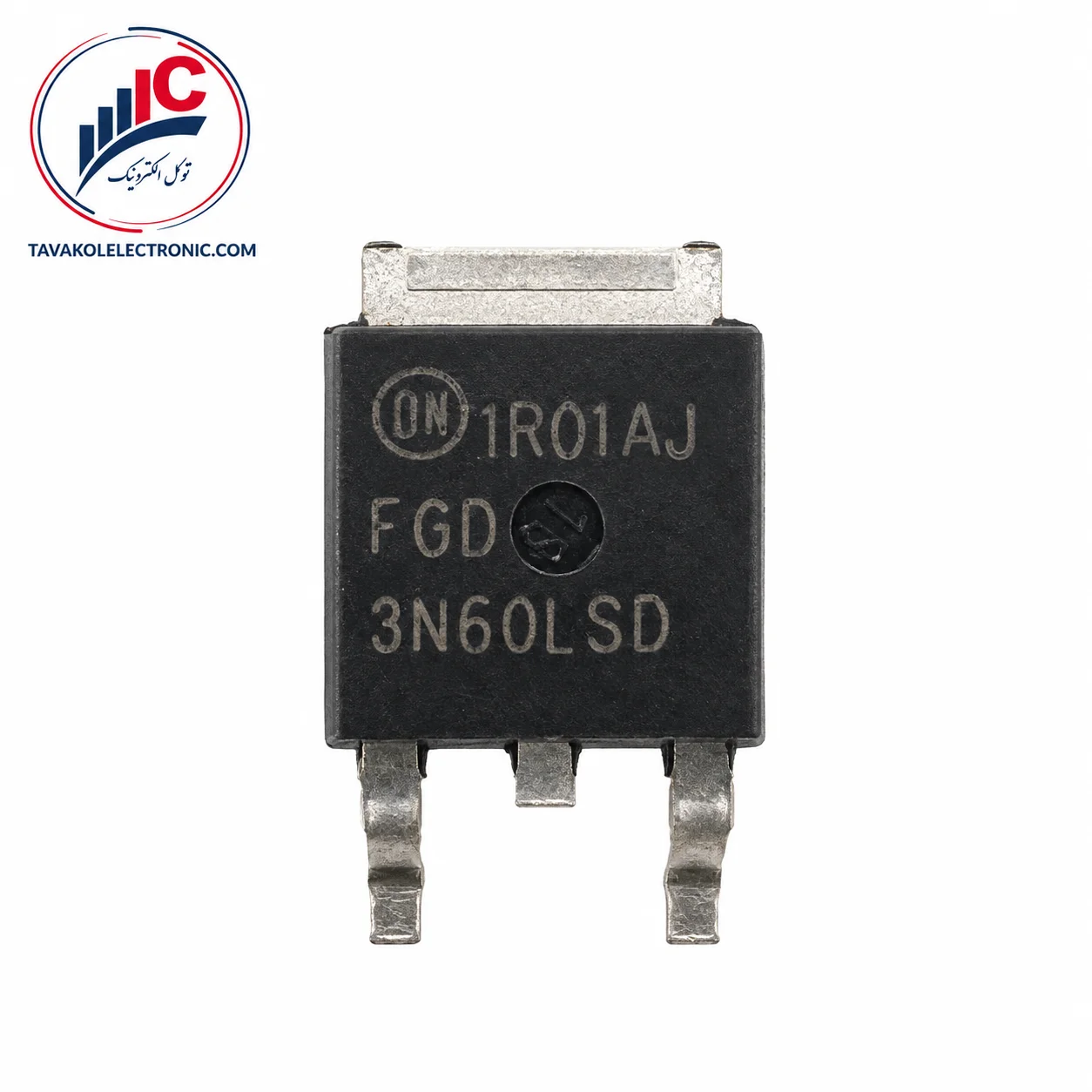

FGD3N60LSD یک ترانزیستور IGBT از Fairchild Semiconductor با ولتاژ کلکتور-امیتر 600 ولت است که برای کاربردهای HID Lamp و Piezo Fuel Injection معرفی شده است. این قطعه در پکیج D-PAK عرضه میشود و در مدار داخلی آن دیود آنتیپارالل دیده میشود. برای خرید این مدل، تطبیق کامل نوشته روی قطعه، پکیج، مدار درایور و شرایط حرارتی اهمیت زیادی دارد؛ زیرا جریان مجاز آن با دمای بدنه تغییر میکند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.
در زمان خرید FGD3N60LSD فقط به عدد 600 ولت یا شباهت ظاهری اکتفا نکنید. کد کامل قطعه معیوب را با محصول مورد سفارش مقایسه کنید و به پسوندهای سفارش نیز توجه داشته باشید. Fairchild دو کد FGD3N60LSDTM و FGD3N60LSDTF را برای بستهبندی نواری این قطعه ذکر کرده، در حالی که Device Marking روی بدنه FGD3N60LSD است.
پیش از ثبت سفارش، پکیج D-PAK، جانمایی Gate، Collector و Emitter، مدار درایور و شرایط خنککاری را بررسی کنید. قیمت این قطعه و موجودی آن ممکن است با شرایط تأمین تغییر کند، بنابراین استعلام با پارتنامبر کامل پیشنهاد میشود. در توکل الکترونیک میتوانید این قطعه را با ضمانت اصالت کالا استعلام کنید و در صورت نیاز، تصویر قطعه معیوب را برای تطبیق بهتر ارسال کنید.
| مشخصه | مقدار |
|---|---|
| برند | Fairchild |
| نوع | IGBT با دیود داخلی |
| VCES | 600V |
| جریان کلکتور | 6A در 25°C / 3A در 100°C |
| جریان پالسی | 25A |
| VCE(sat) | 1.2V typ / 1.5V max در IC=3A، VGE=10V |
| پکیج | D-PAK |
مقادیر جریان و ولتاژ بالا Maximum Rating هستند و نباید بدون بررسی شرایط مدار بهعنوان نقطه کار دائمی در نظر گرفته شوند.
یکی از مشخصات مهم این IGBT 600 ولت Fairchild افت ولتاژ اشباع پایین است؛ دیتاشیت مقدار VCE(sat)=1.2V typ را در IC=3A و VGE=10V اعلام میکند و مقدار حداکثر در همین شرایط 1.5V است. همچنین در IC=6A مقدار تیپیک 1.8V گزارش شده است.
شارژ کل گیت 12.5nC تیپیک در VCE=480V، IC=3A و VGE=10V است. دیود داخلی نیز در Maximum Ratings جریان پیوسته 3A در TC=100°C دارد. مقدار VFM دیود در IF=3A و TC=25°C برابر 1.5V تیپیک و 1.9V حداکثر است.
Fairchild کاربردهای HID Lamp و Piezo Fuel Injection را برای این قطعه معرفی کرده است.
برای تعمیر بردهایی که همین پارتنامبر روی آنها نصب شده، انتخاب همان کد گزینه مناسبی برای بررسی است. استفاده در مدارهای مشابه تنها پس از مقایسه ولتاژ، جریان، مشخصات سوئیچینگ، درایو گیت، مدیریت حرارتی و ابعاد مکانیکی قابل بررسی است؛ شباهت ولتاژ یا پکیج بهتنهایی جایگزینی را قطعی نمیکند.
VGES=±20V یک Maximum Rating است و ولتاژ پیشنهادی درایور محسوب نمیشود. مشخصات سوئیچینگ دیتاشیت با VCC=480V، IC=3A، RG=470Ω و VGE=10V اندازهگیری شدهاند؛ بنابراین این اعداد شرایط تست هستند.
توان اتلافی 40W نیز در TC=25°C مقدار بیشینه است. نقشه مکانیکی صفحه ۷ پکیج D-PAK را تأیید میکند. قبل از خرید یا نصب، ابعاد پکیج و اتصال Gate، Collector و Emitter را با برد اصلی بررسی کنید؛ شمارهگذاری صریح 1/2/3 در این سند ارائه نشده است.
برای مشاهده مدلهای بیشتر میتوانید به بخش ترانزیستور IGBT تکی فروشگاه مراجعه کنید.
برای خرید FGD3N60LSD میتوانید قیمت و موجودی را با پارتنامبر کامل استعلام کنید و پیش از سفارش مشخصات مهم قطعه را با برد یا نمونه معیوب تطبیق دهید. ارائه ضمانت اصالت کالا و توجه به کد دقیق قطعه کمک میکند احتمال سفارش اشتباه در تعمیرات کاهش پیدا کند.
ولتاژ و جریان این IGBT چقدر است؟
VCES برابر 600V است. جریان Maximum برابر 6A در TC=25°C و 3A در TC=100°C است.
آیا دیود داخلی دارد؟
بله؛ مدار داخلی و جدول مشخصات دیود این موضوع را تأیید میکنند.
پکیج قطعه چیست؟
پکیج آن D-PAK است.
آیا مدل مشابه را میتوان جایگزین کرد؟
قطعه مشابه فقط پس از تطبیق کامل مشخصات الکتریکی، حرارتی، سوئیچینگ و پکیج قابل بررسی است.
FGD3N60LSD یک IGBT 600 ولت Fairchild در پکیج D-PAK با دیود داخلی است که برای HID Lamp و Piezo Fuel Injection معرفی شده است. برای سفارش، علاوه بر ولتاژ باید جریان وابسته به دما، مدار درایور و شرایط حرارتی با برد اصلی تطبیق داده شود. جهت اطلاع از قیمت IGBT FGD3N60LSD و موجودی، کد کامل را استعلام کنید؛ این محصول در توکل الکترونیک با ضمانت اصالت کالا ارائه میشود.
| Part Number | FGD3N60LSD |
|---|---|
| پکیج | D-PAK |
| مشخصات فنی | 600V |
