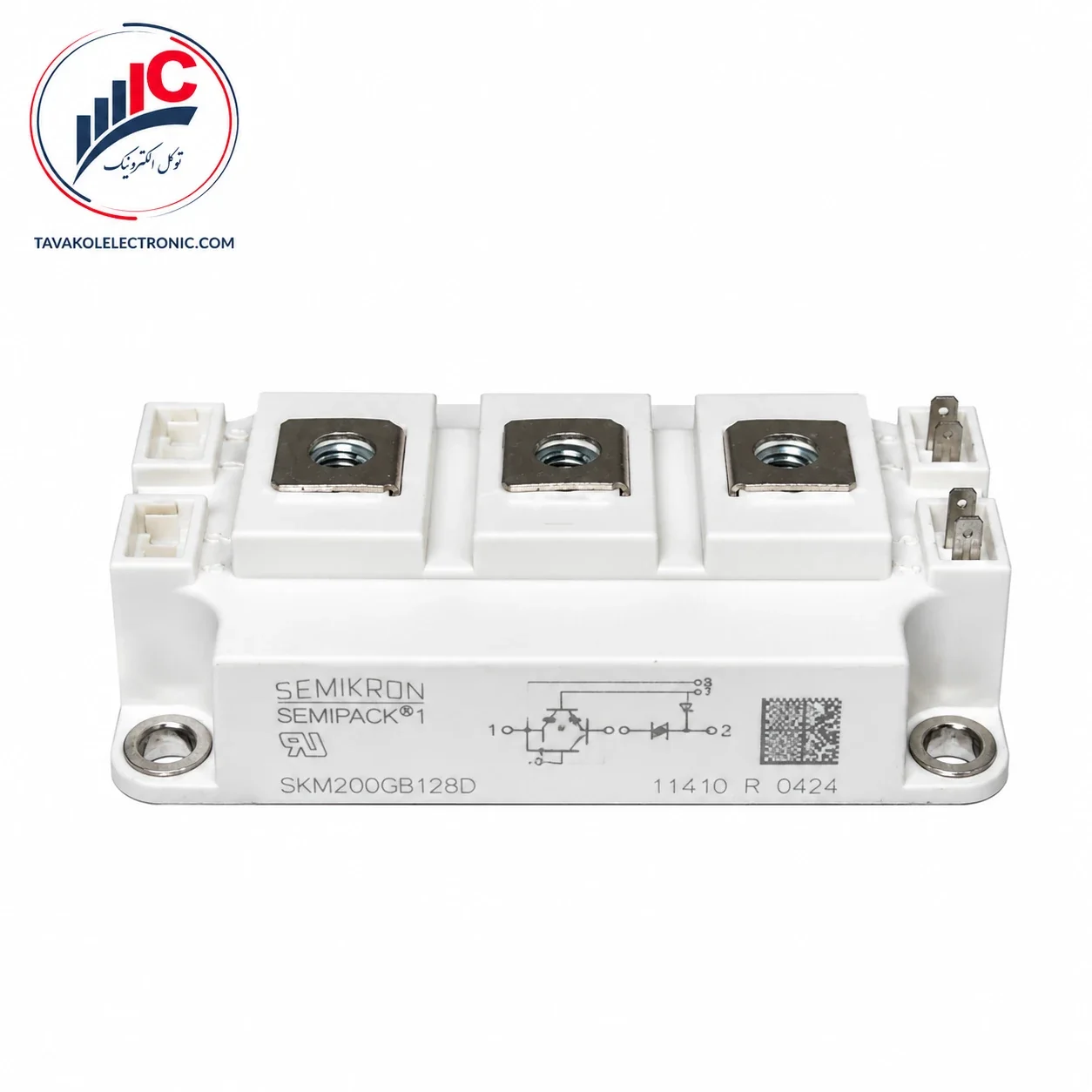

SKM200GB128D یک ماژول IGBT صنعتی از برند SEMIKRON و سری SEMITRANS 3 است که با ساختار نیمپل برای سوئیچینگ توان در اینورترهای AC، UPS و دستگاههای جوش الکترونیکی طراحی شده است. داخل این ماژول دو IGBT قدرت همراه با دیودهای معکوس قرار گرفتهاند و مجموعه برای تشکیل یک بازوی اینورتر آماده است.
این محصول از فناوری SPT یا Soft-Punch-Through استفاده میکند. ضریب دمایی مثبت ولتاژ اشباع، قابلیت تحمل اتصال کوتاه و بدنه کماندوکتانس، SKM200GB128D را برای مدارهایی مناسب میکند که به سوئیچینگ سریع و کنترلشده در توان بالا نیاز دارند.
ولتاژ کلکتور به امیتر ماژول 1200 ولت است. دیتاشیت حداکثر جریان کلکتور را در دمای کیس 25 درجه، 300 آمپر و در دمای کیس 80 درجه، 220 آمپر اعلام میکند. بااینحال، جریان نامی مرجع قطعه در آزمونهای سوئیچینگ 150 آمپر است و جریان کاری نهایی باید بر اساس فرکانس، تلفات، هیتسینک و دمای واقعی دستگاه انتخاب شود.
برای خرید SKM200GB128D، استعلام موجودی و تطبیق فنی با قطعه معیوب، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM200GB128D |
| برند | SEMIKRON |
| سری | SEMITRANS 3 |
| نوع قطعه | ماژول IGBT نیمپل |
| فناوری | SPT IGBT |
| ساختار | دو IGBT همراه دیود معکوس |
| ولتاژ VCES | 1200 ولت |
| جریان نامی مرجع ICnom | 150 آمپر |
| جریان در TC=25°C | 300 آمپر |
| جریان در TC=80°C | 220 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 4000 ولت AC |
| وزن | حدود 325 گرم |
کاربردهای رسمی این محصول شامل درایوهای اینورتر AC، منابع برق بدون وقفه و دستگاههای جوش الکترونیکی است. این ماژول در تجهیزات زیر قابل بررسی است:
استفاده از SKM200GB128D در هر دستگاه باید پس از تطبیق پینآوت، ولتاژ باس DC، فرکانس سوئیچینگ و مشخصات گیتدرایور انجام شود. وجود ولتاژ یا جریان مشابه در یک ماژول دیگر، سازگاری مستقیم آن را ثابت نمیکند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
پسوند GB نشان میدهد این قطعه یک ماژول نیمپل است. مدلهای GA، GAL و GAR مدار داخلی متفاوتی دارند و جایگزین مستقیم آن نیستند.
مدل SKM200GB123D نیز با وجود نام و بدنه نزدیک، از نسل فناوری و مشخصات سوئیچینگ متفاوتی استفاده میکند. نسخه 128D مبتنی بر فناوری SPT است و نباید فقط بر اساس شباهت ظاهری با مدل 123D جایگزین شود.
هنگام جایگزینی، تطبیق کامل کد، مدار داخلی، پایههای فرمان و شرایط گیتدرایور ضروری است.
پیش از سفارش، موارد زیر را بررسی کنید:
انتخاب نمونه ناسازگار میتواند باعث خرابی مجدد برد قدرت، گیتدرایور یا قطعات متصل به باس DC شود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1200 ولت |
| ICnom مرجع | 150 آمپر |
| IC در TC=25°C | 300 آمپر |
| IC در TC=80°C | 220 آمپر |
| ICRM | 300 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 150A و 25°C | 1.9 ولت |
| VCE(sat) معمول در 150A و 125°C | 2.1 ولت |
| Rth(j-c) هر IGBT | 0.095 K/W |
| Visol | 4000 ولت AC |
| دمای پیوند | 40- تا 150+ درجه سانتیگراد |
| گشتاور هیتسینک M6 | 3 تا 5 نیوتنمتر |
جریانهای 300 و 220 آمپر حدود دیتاشیتی در دماهای مشخص هستند و نباید بدون محاسبه تلفات و شرایط خنککاری بهعنوان جریان دائم دستگاه در نظر گرفته شوند.
سطح هیتسینک باید صاف، تمیز و بدون باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی را بهصورت لایهای نازک و یکنواخت استفاده کنید و پیچها را مرحلهای و متقارن ببندید.
گشتاور پیچهای هیتسینک M6 بین 3 تا 5 نیوتنمتر و گشتاور ترمینالهای قدرت بین 2.5 تا 5 نیوتنمتر اعلام شده است.
پیش از راهاندازی SKM200GB128D، گیتدرایور، مقاومتهای گیت، مدار Desaturation، خازن DC Link، پیششارژ، اسنابر، فیوزها و اتصال کوتاه احتمالی بار بررسی شوند. این قطعه نسبت به تخلیه الکترواستاتیکی حساس است و رعایت اصول ESD هنگام حمل و نصب ضروری است.
توکل الکترونیک با تمرکز بر قطعات الکترونیک قدرت، امکان بررسی اولیه پارتنامبر و ساختار ماژول را پیش از سفارش فراهم میکند.
برای استعلام قیمت و موجودی SKM200GB128D با واحد فروش توکل الکترونیک تماس بگیرید.
یک ماژول IGBT نیمپل شامل دو IGBT قدرت و دیودهای معکوس است.
ولتاژ VCES برابر 1200 ولت است. حداکثر جریان کلکتور در دمای کیس 25 درجه 300 آمپر و در دمای کیس 80 درجه 220 آمپر است؛ جریان نامی مرجع آزمونها نیز 150 آمپر است.
بله، درایوهای اینورتر AC از کاربردهای رسمی SKM200GB128D هستند؛ اما پینآوت، فرکانس سوئیچینگ و گیتدرایور باید تطبیق داده شوند.
خیر. نباید جریان محصول را فقط از روی عدد داخل کد تعیین کرد. در دیتاشیت این مدل، ICnom مرجع 150 آمپر و جریان کلکتور وابسته به دمای کیس اعلام شده است.
گیتدرایور، خازن DC Link، مدار پیششارژ، اسنابر، فیوزها، بار خروجی و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM200GB128D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200v-150A |
