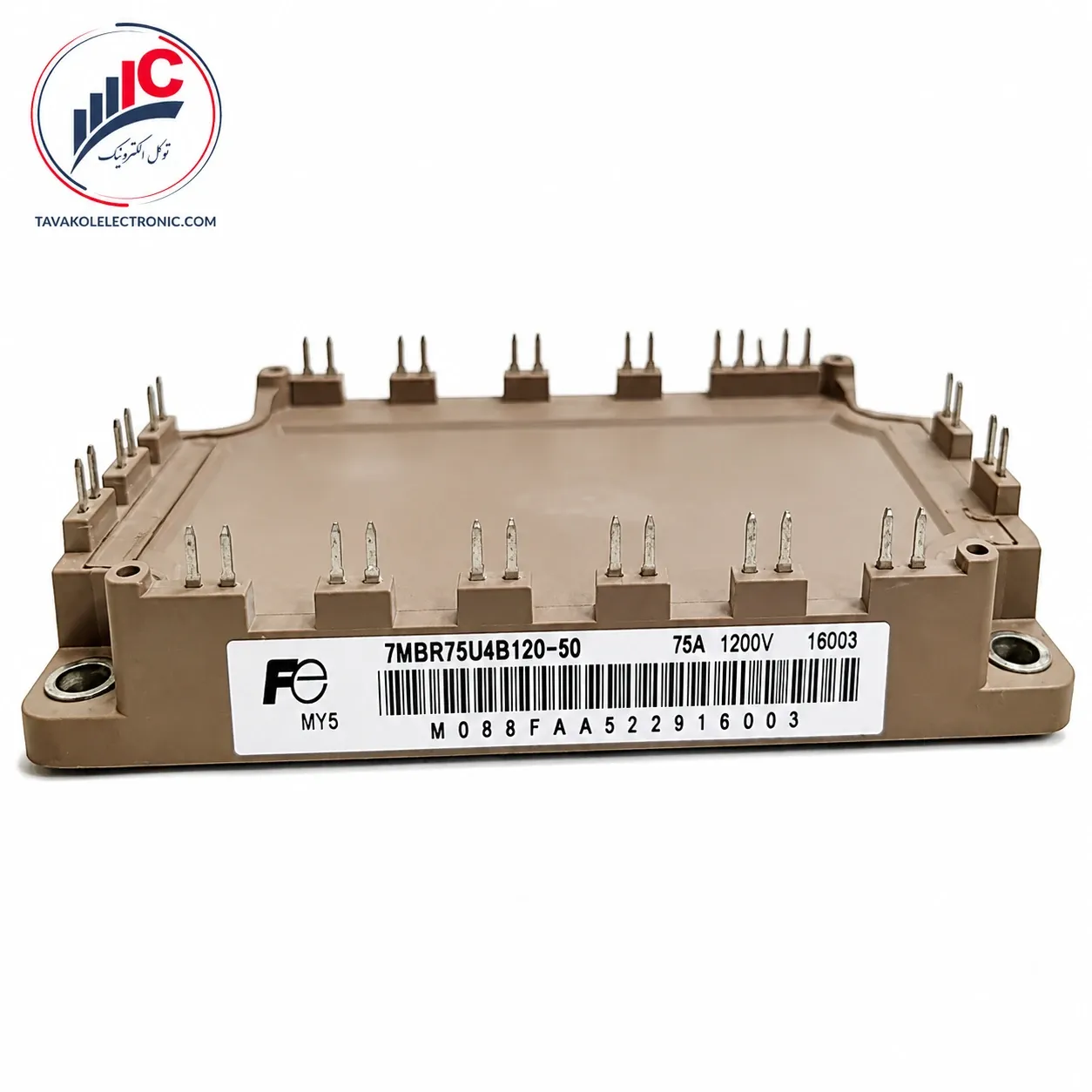

ماژول 7MBR75U4B120-50 از کلاسترهای هفتتایی یکپارچه (PIM) شرکت فوجی ژاپن است که به دلیل تجمیع کامل قطعات بخش قدرت، نقش محوری در کاهش حجم و پیچیدگی بردهای الکترونیک صنعتی ایفا میکند. این المان پرقدرت، مدیریت کامل مدار اصلاح ضریب توان و یکسوساز ورودی، مدار چاپر ترمز دینامیکی و پل سوئیچینگ خروجی را در یک بدنه کامپکت به عهده میگیرد. فروشگاه توکل الکترونیک اصالت قطعی این ماژول ژاپنی را جهت تضمین پایداری خطوط تولید شما تایید مینماید.
| پارامترهای الکتریکی و مکانیکی | دادههای رسمی کاتالوگ |
| پارتنامبر دقیق قطعه | 7MBR75U4B120-50 |
| شرکت سازنده / کشور | فوجی الکتریک (Fuji Electric) / ژاپن 🇯🇵 |
| توپولوژی آرایش داخلی | کلاستر PIM (پل دیود ۳ فاز + سوئیچ ترمز + اینورتر ۶ تایی) |
| حداکثر ولتاژ کلمپ (Vces) | ۱۲۰۰ ولت |
| جریان نامی مداوم اینورتر ($Ic$) | ۷۵ آمپر (در دمای اتاق) / ۵۰ آمپر (در بار مداوم $80^\circ C$) |
| جریان نامی بخش ترمز (Brake) | ۳۵ آمپر مداوم |
| حداکثر توان تلفات حرارتی ($Pc$) | ۲۷۵ وات برای هر ترانزیستور اینورتر |
| ولتاژ ایزولاسیون بدنه ($Viso$) | ۲۵۰۰ ولت متناوب (AC) به مدت ۱ دقیقه |
| سنسور حرارتی داخلی | ترمیستور آنالوگ توکار (NTC) جهت حفاظت هوشمند دمایی |
طراحی مستحکم ساختاری و تحمل جریان ایده آل، خرید 7MBR75U4B120-50 را در تجهیزات اتوماسیون زیر الزامی کرده است:
درایوهای فرکانس متغیر (VFD): المان قدرت اصلی در خروجی اینورترهای سهفاز صنعتی ۳۸۰ ولت با توان نامی متوسط.
بردهای کنترل سروو موتور: تامین جریان خروجی متقارن و بدون نوسان در ماشینآلات CNC و خطوط بستهبندی دقیق.
منابع تغذیه بدون وقفه (UPS): استفاده در بخش اینورتر یوپیاسهای صنعتی جهت بازسازی موج سینوسی خروجی تحت بارهای ناگهانی.
تکنولوژی Field Stop: تلفات توان حالت روشن (On-State) و تلفات سوئیچینگ در ماژول 7MBR75U4B120-50 به واسطه ساختار ترنچ بسیار پایین است.
پایداری حرارتی منحصربهفرد: مقاومت حرارتی بسیار پایین پیوند به کفی ($0.45^\circ C/W$) انتقال حرارت به هیتسینک را تسریع میکند.
پکیج عایق استاندارد: بیسپلیت مسی با روکش سرامیکی پیشرفته، ایمنی بالایی را در برابر آرک زدن ولتاژ بالا فراهم میکند.
یکی از کلیدیترین فاکتورها در طراحی بورد با ماژول 7MBR75U4B120-50، درک رفتار دینامیکی تراشه زیر بارهای سلفی سنگین (مثل الکتروموتورها) است. فناوری لایه فیلد استاپ (Field Stop) در این نسل فرآیند تخلیه بارهای باربر اقلیت را در زمان خاموش شدن ترانزیستور به شدت سرعت میبخشد. این معماری پیشرفته، جریان دمایی (Tail Current) را که عامل اصلی تلفات حرارتی در فرکانسهای بالای ۱۰ کیلوهرتز است، به طور کامل سرکوب میکند.
همچنین دیودهای هرزگرد خروجی (FWD) در پکیج 7MBR75U4B120-50 دارای رفتار سوئیچینگ فوقنرم (Soft Recovery) هستند؛ این ویژگی مهندسیشده مانع از شکلگیری جهشهای ولتاژی گذرا (Over-voltage Spikes) در لحظه تغییر فاز خروجی شده و ریسک آسیب به لایه اکسید گیت را خنثی میسازد. از طرفی، وجود ترمیستور دمایی با پاسخدهی آنالوگ سریع، مانیتورینگ بلادرنگ دمای کلاستر قدرت را برای میکروکنترلر دستگاه فراهم میکند.
💡 توصیه فنی توکل الکترونیک: سطح هیتسینک آلومینیومی پیش از کوپل شدن با ماژول باید کاملاً یکدست، بدون خطوخش عمیق و براده فلزی باشد. استفاده از خمیر سیلیکون با ضریب انتقال حرارت بالا الزامی است؛ خمیر باید به صورت یک لایه بسیار نازک و یکنواخت (بدون حبس هوا) پخش شود. پیچهای M5 بدنه را به صورت ضربدری و تدریجی با گشتاور استاندارد ۲.۵ تا ۳.۵ نیوتنمتر سفت کنید. فشار نامتوازن کفی سرامیکی قطعه را دچار ترکهای میکروسکوپی کرده و ماژول 7MBR75U4B120-50 را زیر بار اول ذوب میکند.
فروشگاه توکل الکترونیک با تکیه بر سالها تجربه در بازار نیمههادیهای قدرت بازار تهران، ماژول اورجینال 7MBR75U4B120-50 فوجی الکتریک را با قیمت دست اول، تضمین اصالت سیلیکون و ارسال سریع به سراسر کشور تامین میکند. جهت ثبت سفارشات تیراژ یا دریافت مشاورههای فنی تخصصی با کارشناسان ما تماس حاصل فرمایید.
