ماسفت APT8020B2LL یک ماسفت قدرت از نوع N-Channel enhancement-mode است که برای طراحی‌های سوئیچینگ قدرت، بررسی دقیق پارامترهای الکتریکی و شرایط کاری آن اهمیت دارد. این قطعه با پکیج T-MAX (B2) عرضه میشود و مشخصات آن باید با نیاز مدار و روش نصب موردنظر تطبیق داده شود.
یکی از پارامترهای مهم این مدل، مقاومت روشن‌شدن درین-سورس است. مقدار حداکثر این مقاومت 0.200 Ω بوده و در شرایط VGS = 10 V و ID = 0.5 ID(Cont.) مشخص شده است. همچنین ولتاژ شکست درین-سورس حداقل 800 V است و باید در کنار سایر محدودیت‌های مدار بررسی شود.
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
پارامترهای زیر برای مقایسه و انتخاب این قطعه کاربردی هستند:
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | N-Channel enhancement mode | ماسفت قدرت |
| پکیج | T-MAX (B2) | نسخه B2LL |
| ولتاژ شکست درین-سورس | حداقل 800 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن درین-سورس | حداکثر 0.200 Ω | VGS = 10 V، ID = 0.5 ID(Cont.) |
| بار کل گیت | معمولاً 190 nC | VGS = 10 V |
| ظرفیت ورودی | معمولاً 5175 pF | VGS = 0 V |
ولتاژ آستانه گیت این قطعه در بازه 3 تا 5 V قرار دارد؛ این مشخصه در VDS = VGS و ID = 2.5 mA تعریف شده است و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر ولتاژ گیت نیست. برای بررسی رفتار واقعی در مدار، شرایط درایو گیت و مقدار مقاومت روشن باید هم‌زمان در نظر گرفته شوند.
بار گیت معمولاً 190 nC و ظرفیت ورودی معمولاً 5175 pF است. این دو پارامتر برای ارزیابی نیاز درایور گیت و سرعت شارژ و تخلیه گیت اهمیت دارند. ولتاژ مستقیم دیود بدنه نیز حداکثر 1.3 V است؛ این مقدار در VGS = 0 V و IS = -ID[Cont.] مشخص شده است.
پیش از جایگزینی یا ثبت سفارش، نوع کانال، پکیج T-MAX (B2)، ولتاژ درین-سورس و شرایط تحریک گیت را با طراحی خود مقایسه کنید. مقاومت حرارتی اتصال به کیس حداکثر 0.18 °C/W است و در ارزیابی دفع حرارت قطعه باید روش نصب و شرایط خنک‌کاری نیز در نظر گرفته شود.
مقادیر زیر در گروه حد مجاز قرار می‌گیرند و نباید به‌عنوان مشخصه کار عادی یا نقطه تنظیم مدار تفسیر شوند. ولتاژ درین-سورس، حد مجاز 800 V دارد. جریان درین پیوسته 38 A در دمای کیس TC = 25°C اعلام شده است و جریان درین پالسی 152 A، با محدودیت عرض پالس به‌وسیله حداکثر دمای پیوند، در نظر گرفته میشود.
ولتاژ گیت-سورس پیوسته ±30 V است. توان تلفاتی کل نیز 690 W در TC = 25°C اعلام شده و باید با مدیریت حرارتی واقعی سیستم تطبیق داده شود. بازه دمای پیوند در حالت کار و ذخیره‌سازی از -55 تا 150°C است.
برای اطلاع از قیمت و موجودی روز APT8020B2LL با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام سفارش، پارت‌نامبر APT8020B2LL و پکیج T-MAX (B2) را با نیاز خود تطبیق دهید. توکل الکترونیک امکان پاسخ‌گویی حضوری در بازار جمهوری تهران را نیز فراهم می‌کند.
این قطعه یک ماسفت قدرت N-Channel enhancement-mode است و در پکیج T-MAX (B2) ارائه میشود.
حداقل ولتاژ شکست درین-سورس 800 V است. این مقدار یک مشخصه آزمون‌شده برای شکست است و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری عادی در نظر گرفته شود.
مقاومت روشن درین-سورس حداکثر 0.200 Ω است که در VGS = 10 V و ID = 0.5 ID(Cont.) تعریف شده است.
این ماسفت یک ماسفت قدرت N-Channel با پکیج T-MAX (B2)، ولتاژ شکست حداقل 800 V و مقاومت روشن حداکثر 0.200 Ω است. برای سفارش، پارت‌نامبر دقیق و شرایط موردنیاز مدار را اعلام کنید تا قیمت، موجودی و امکان تأمین بررسی شود.
| Part Number | APT8020B2LL |
|---|---|
| پکیج | TO-247-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 38 A |

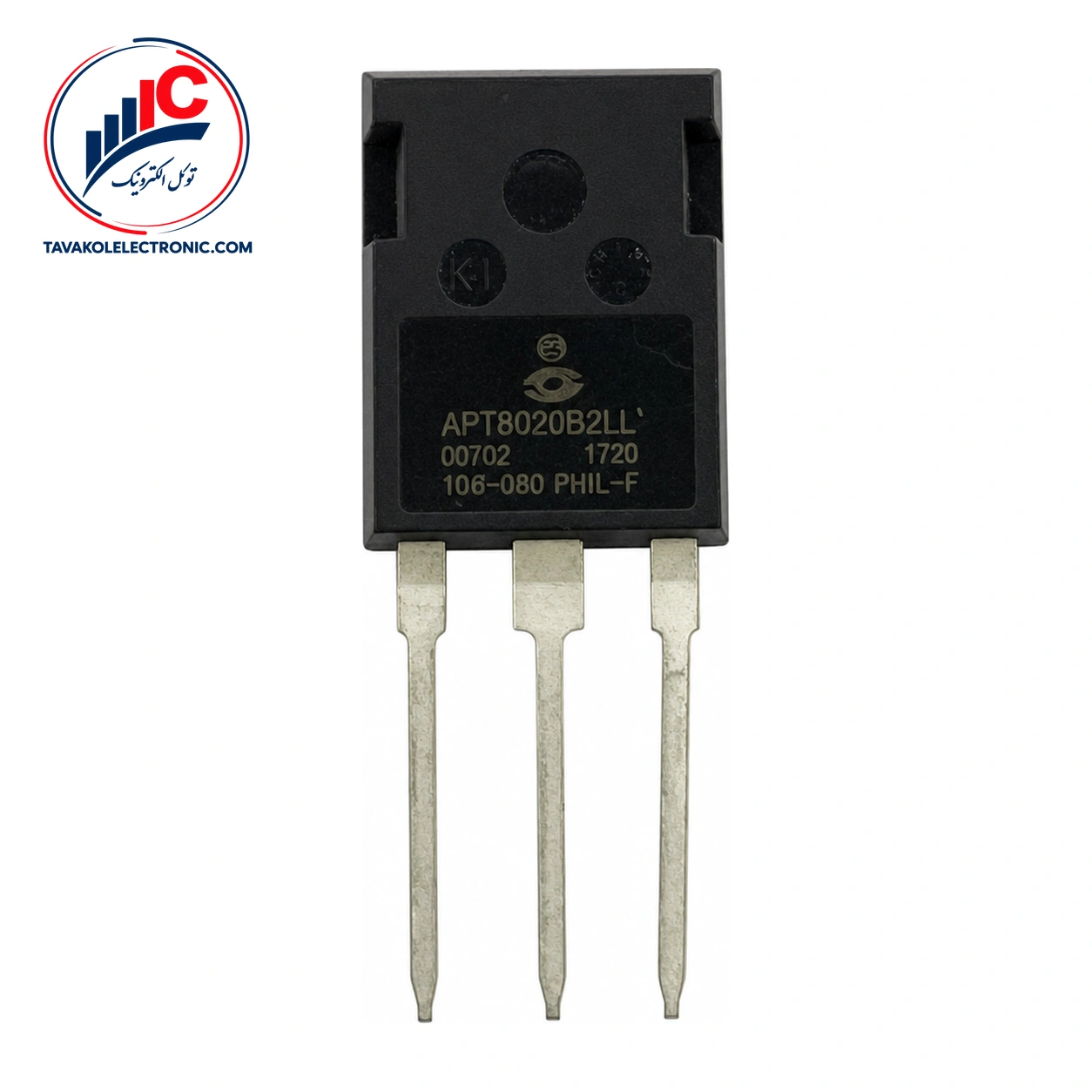

ماسفت APT8020B2LL
