ماسفت 2SK793

ویژگی‌ها
Part Number2SK793
پکیجSC-65; Toshiba 2-16C1B
Channel TypeN-Channel
مشخصات فنیVDS: 850 V, ID: 5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK793

ماسفت 2SK793 یک ماسفت سیلیکونی کانال N با عملکرد Enhancement Mode است. این قطعه برای سوئیچینگ سریع و ولتاژ بالا معرفی شده و در مدارهای رگولاتور سوئیچینگ و درایو موتور کاربرد دارد.

برای انتخاب این قطعه، نوع کانال، شرایط واقعی مدار و تطبیق دقیق پارت‌نامبر را بررسی کنید.


مشخصات فنی 2SK793

مهم‌ترین مشخصات این ماسفت در جدول زیر آمده است.

مشخصه مقدار
نوع کانال و عملکرد سیلیکونی، کانال N، Enhancement Mode
ولتاژ شکست Drain-Source حداقل 850 V؛ در ID=10 mA و VGS=0
مقاومت روشن Drain-Source 2.1 Ω معمولی، 2.5 Ω حداکثر؛ در ID=3 A و VGS=10 V
ولتاژ Drain-Source در حالت روشن 1.1 V معمولی، 1.3 V حداکثر؛ در ID=5 A و VGS=10 V
هدایت انتقالی 1.0 S حداقل، 1.7 S معمولی؛ در VDS=10 V و ID=3 A
پکیج SC-65؛ Toshiba 2-16C1B

پکیج و پایه‌های 2SK793

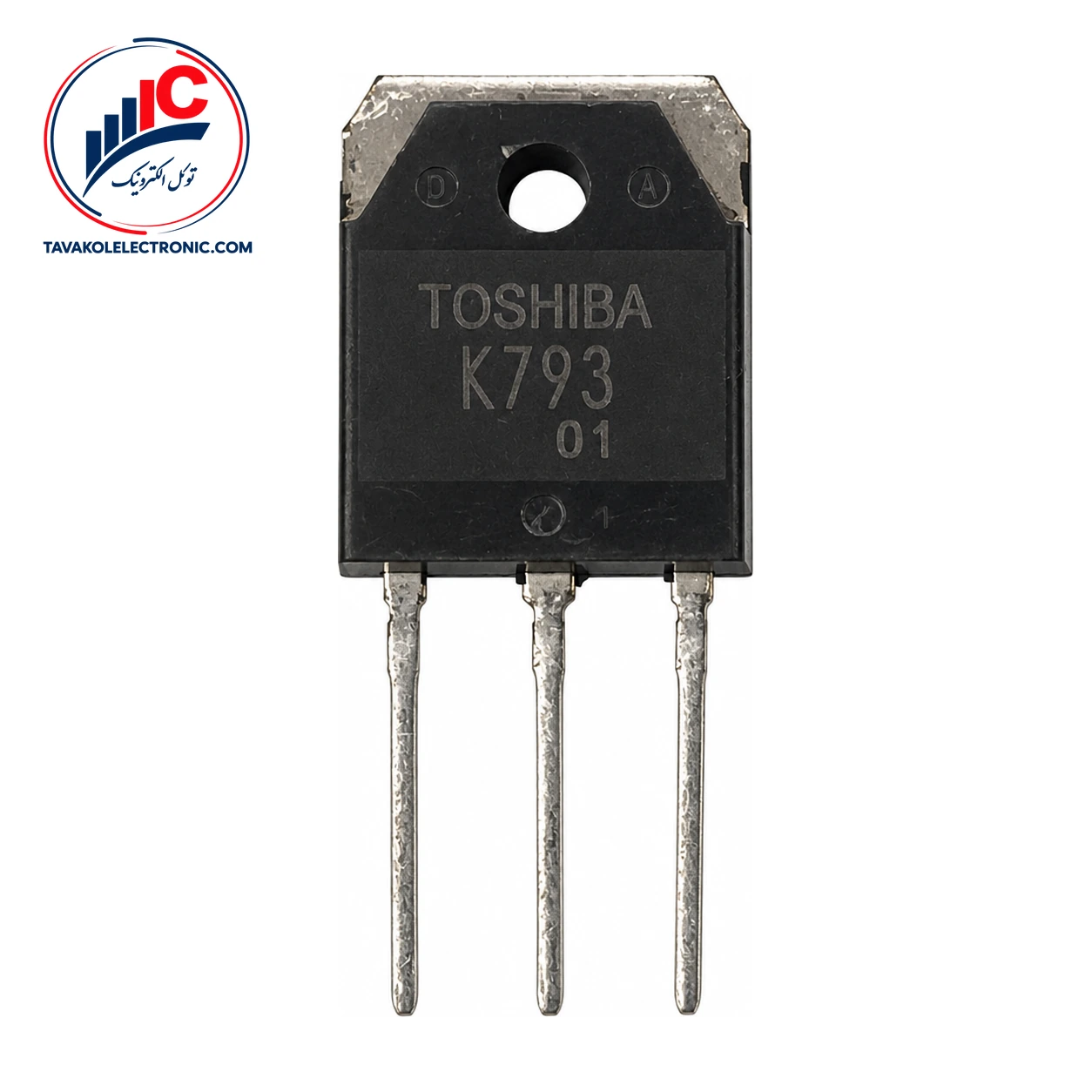

پکیج 2SK793 از نوع Toshiba 2-16C1B با شناسه EIAJ SC-65 است. سه پایه آن شامل پایه 1 گیت، پایه 2 درین و پایه 3 سورس می‌شود. درین به زبانه انتقال حرارت متصل است؛ بنابراین پیش از مونتاژ، ترتیب پایه‌ها و نحوه اتصال زبانه را با طراحی برد تطبیق دهید.

حدود مجاز و شرایط انتخاب

ولتاژ 850 V برای Drain-Source به‌عنوان حداقل ولتاژ شکست در شرایط VDS=850 V، جریان ID=10 mA و VGS=0 مشخص شده است. در بخش حدود حداکثری نیز ولتاژ Drain-Source برابر 850 V، ولتاژ Gate-Source برابر ±20 V، جریان پیوسته 5 A، جریان پالسی 10 A و دمای کانال 150°C آمده است.


کاربردهای ماسفت 2SK793

کاربردهای ثبت‌شده برای 2SK793 شامل سوئیچینگ سریع و ولتاژ بالا، رگولاتورهای سوئیچینگ و مدارهای درایو موتور است.

برای انتخاب نهایی، مقاومت روشن، ولتاژ درین-سورس در حالت روشن، ولتاژ گیت و جریان مدار را با نیاز طراحی مقایسه کنید. همچنین توجه به ترتیب پایه‌ها در زمان نصب اهمیت دارد. برای بررسی گزینه‌های دیگر در همین گروه، عبارت انواع ماسفت را مشاهده کنید.


قیمت و خرید 2SK793 از توکل الکترونیک

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.

توکل الکترونیک بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. امکان مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد. هنگام ثبت درخواست، پارت‌نامبر و تعداد مورد نیاز را اعلام کنید تا شرایط تأمین بررسی شود.


پرسش‌های متداول درباره 2SK793

2SK793 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال N با عملکرد Enhancement Mode است و برای سوئیچینگ سریع و ولتاژ بالا، رگولاتور سوئیچینگ و درایو موتور معرفی شده است.

پکیج و ترتیب پایه‌ها چگونه است؟

پکیج آن SC-65 یا Toshiba 2-16C1B است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است و زبانه انتقال حرارت به درین متصل می‌شود.

آیا 850 V را باید به‌عنوان ولتاژ کاری عادی در نظر گرفت؟

خیر. این مقدار در مشخصات شکست و حدود حداکثری آمده است؛ بنابراین شرایط واقعی مدار و حاشیه طراحی باید جداگانه بررسی شود.


جمع‌بندی و ثبت سفارش

این ماسفت یک ماسفت کانال N در پکیج SC-65 است که برای سوئیچینگ سریع و ولتاژ بالا، رگولاتور سوئیچینگ و درایو موتور قابل بررسی است. پیش از خرید، نوع کانال، پکیج، ترتیب پایه‌ها و شرایط ولتاژ و جریان مدار را تطبیق دهید. برای دریافت قیمت، موجودی روز و ثبت سفارش، تعداد مورد نیاز خود را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

2SK793

پکیج

SC-65; Toshiba 2-16C1B

Channel Type

N-Channel

مشخصات فنی

VDS: 850 V, ID: 5 A
