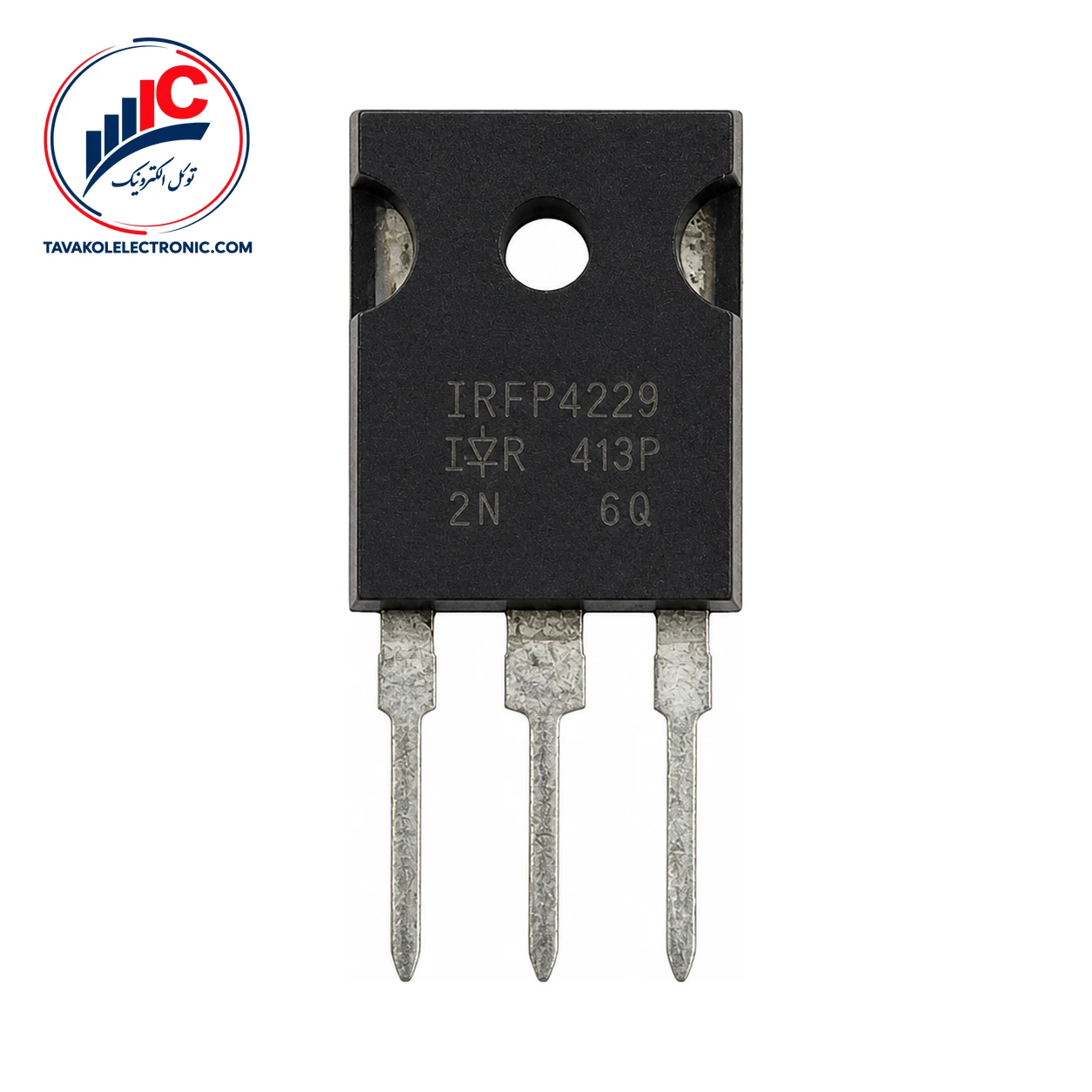

ماسفت IRFP4229

ویژگی‌ها
Part NumberIRFP4229
Channel TypeN-Channel
مشخصات فنیVDS: 250 V, ID: 44 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFP4229

IRFP4229 یک ماسفت کانال N از محصولات Infineon Technologies با حالت کاری Enhancement است. اگر این قطعه را برای مدار خود بررسی می‌کنید، ولتاژ، جریان، مقاومت روشن و شرایط حرارتی را در کنار هم بسنجید. برای استعلام قیمت و موجودی روز، با توکل الکترونیک در ارتباط باشید.


مشخصات فنی IRFP4229

ولتاژ شکست درین-سورس این مدل حداقل 250 V است. این مقدار در شرایط VGS=0 V، جریان ID برابر 250 μA و دمای کیس 25°C مشخص شده است. ولتاژ آستانه گیت نیز بین 3.0 تا 5.0 V قرار دارد و در شرایط VDS=VGS، جریان ID برابر 250 μA و دمای کیس 25°C اندازه‌گیری شده است.

مقاومت روشن درین-سورس حداکثر 46 mΩ است؛ این مقدار در VGS=10 V و ID=26 A، با دمای کیس 25°C، بیان شده است.

پارامتر مقدار
نوع کانال N-Channel
حالت کاری Enhancement
ولتاژ شکست درین-سورس حداقل 250 V
ولتاژ آستانه گیت 3.0 تا 5.0 V
مقاومت روشن درین-سورس حداکثر 46 mΩ

نکات انتخاب IRFP4229

در انتخاب این قطعه، یک مشخصه به‌تنهایی کافی نیست. ولتاژ کاری مدار، نحوه اعمال ولتاژ گیت و جریان عبوری را هم‌زمان بررسی کنید. مقدار مقاومت روشن فقط در شرایط VGS=10 V و ID=26 A معتبر است.

مقاومت حرارتی کانال به کیس حداکثر 0.49°C/W و مقاومت حرارتی کانال به محیط حداکثر 40°C/W است. این دو مقدار برای بررسی مسیر انتقال گرما و طراحی حرارتی اهمیت دارند.


حدود مجاز ماسفت IRFP4229

مقادیر این بخش حد مطلق مجاز هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. حداکثر ولتاژ درین-سورس 250 V و حداکثر ولتاژ گیت-سورس ±30 V است. جریان درین پیوسته حداکثر 44 A و جریان درین پالسی تک‌پالس حداکثر 180 A اعلام شده است.

توان تلفاتی کل در دمای کیس 25°C حداکثر 310 W است. حداکثر دمای کاری پیوند 175°C و محدوده دمای نگهداری 40- تا 175°C است.

تطبیق پارت‌نامبر پیش از خرید

پیش از ثبت سفارش، پارت‌نامبر IRFP4229 و مشخصات موردنیاز مدار را با نمونه یا طراحی خود تطبیق دهید. برای مقایسه قطعات این گروه می‌توانید عبارت مشاهده ماسفت را دنبال کنید.


قیمت و خرید IRFP4229 از توکل الکترونیک

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


سفارش ماسفت IRFP4229

اگر مشخصات ولتاژ، جریان، مقاومت روشن و شرایط حرارتی با نیاز مدار شما مطابقت دارد، برای استعلام قیمت و موجودی روز اقدام کنید. اعلام تعداد موردنیاز هنگام تماس، روند بررسی سفارش و تهیه پیش‌فاکتور را ساده‌تر می‌کند.


سؤالات متداول درباره IRFP4229

IRFP4229 چه نوع ماسفتی است؟

این مدل یک ترانزیستور ماسفت کانال N با حالت کاری Enhancement است.

مقاومت روشن درین-سورس چقدر است؟

مقاومت روشن درین-سورس حداکثر 46 mΩ است. این مقدار در VGS=10 V و ID=26 A، با دمای کیس 25°C، مشخص شده است.

آیا جریان‌های 44 A و 180 A شرایط کاری عادی هستند؟

خیر. این دو مقدار به‌ترتیب حد مطلق جریان درین پیوسته و جریان درین پالسی تک‌پالس هستند.

توضیحات تکمیلی

Part Number

IRFP4229

Channel Type

N-Channel

مشخصات فنی

VDS: 250 V, ID: 44 A
