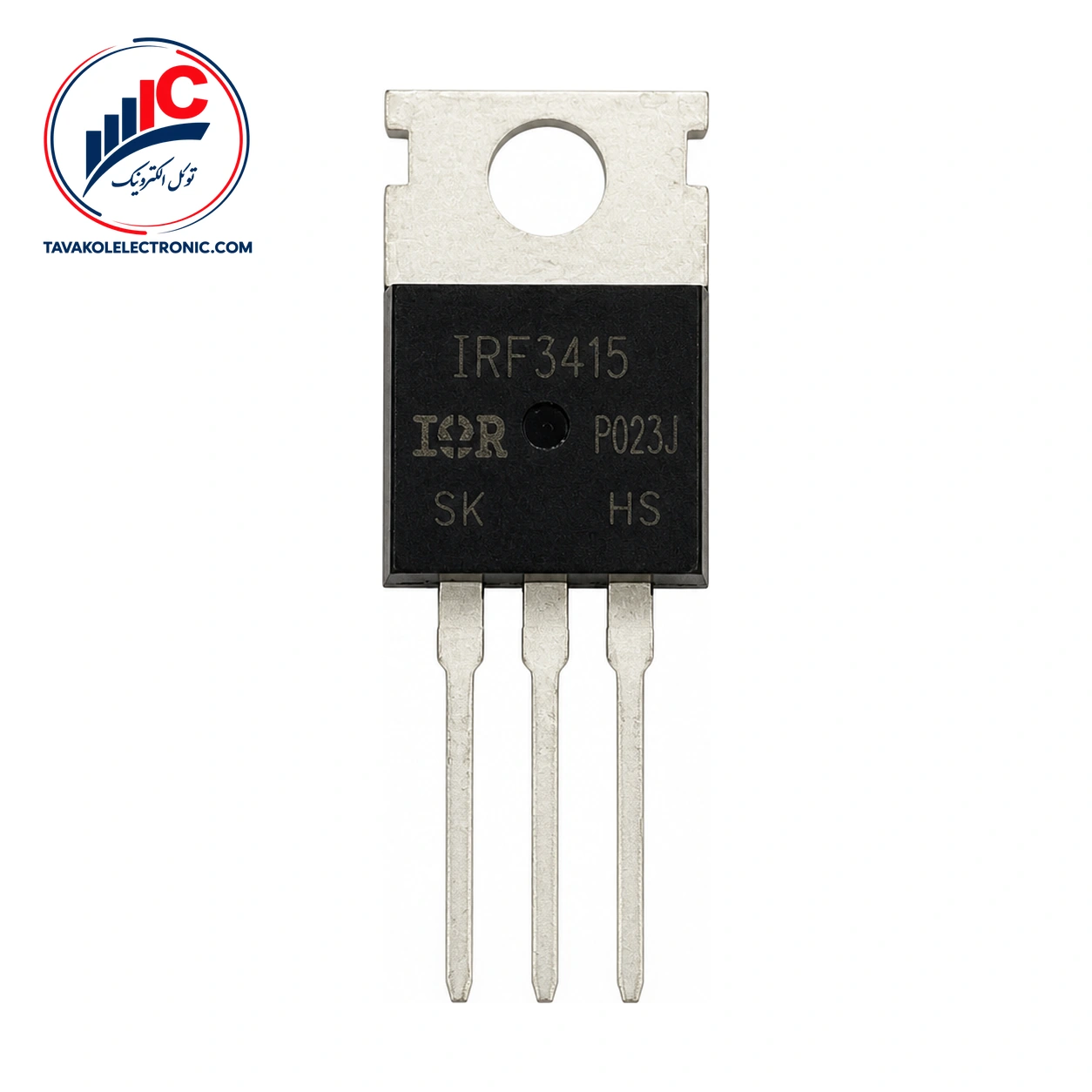

ماسفت IRF3415

ویژگی‌ها
Part NumberIRF3415
Channel TypeN-Channel
مشخصات فنیVDS: 150 V, ID: 43 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

این ماسفت یک ترانزیستور MOSFET کانال N از برند INCHANGE است که در حالت Enhancement کار می‌کند و برای طراحی‌هایی با نیاز به کلیدزنی سریع قابل بررسی است. هنگام انتخاب این قطعه، نوع کانال، ولتاژ شکست، مقاومت درین-سورس در حالت روشن و شرایط آزمون هر پارامتر را با نیاز مدار خود مقایسه کنید.

تطبیق دقیق پارت‌نامبر با قطعه موردنیاز اهمیت دارد، به‌خصوص وقتی چند مدل مشابه در فهرست خرید یا تعمیرات وجود دارد. مشخصات اعلام‌شده باید با شرایط واقعی مدار، ولتاژ گیت و جریان مورد انتظار بررسی شوند.

معرفی IRF3415 و مشخصات عملکردی

این ترانزیستور MOSFET از نوع کانال N و با عملکرد Enhancement است. از ویژگی‌های اعلام‌شده برای آن، سرعت کلیدزنی سریع است. برای ارزیابی عملکرد، فقط به ولتاژ آستانه گیت اکتفا نکنید و مقدار مقاومت درین-سورس در حالت روشن را هم با شرایط کاری موردنظر تطبیق دهید.

مشخصات کلیدی IRF3415 برای انتخاب

ولتاژ شکست درین-سورس حداقل 150 V است؛ این مقدار با VGS=0 V و ID=250 μA تعریف شده است. ولتاژ آستانه گیت نیز در بازه حداقل 2 V تا حداکثر 4 V، با شرایط VDS=VGS و ID=250 μA، ارائه شده است. این شرط‌ها هنگام مقایسه با مدل‌های دیگر اهمیت دارند.

مقاومت درین-سورس در حالت روشن حداکثر 42 mΩ است و این مقدار در VGS=10 V و ID=22 A مشخص شده است. بنابراین، مقایسه باید با شرایط مشابه انجام شود. ولتاژ مستقیم دیود نیز حداکثر 1.3 V در IS=22 A و VGS=0 V اعلام شده است.

پارامتر مقدار شرایط آزمون
نوع کانال N-Channel Enhancement
ولتاژ شکست درین-سورس حداقل 150 V VGS=0 V، ID=250 μA
مقاومت درین-سورس روشن حداکثر 42 mΩ VGS=10 V، ID=22 A
ولتاژ آستانه گیت 2 تا 4 V VDS=VGS، ID=250 μA
ولتاژ مستقیم دیود حداکثر 1.3 V IS=22 A، VGS=0 V

برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.


محدودیت‌های الکتریکی و حرارتی IRF3415

مقادیر این بخش از نوع حد مجاز یا Absolute Maximum هستند و نباید به‌عنوان مشخصه کار عادی یا هدف طراحی در نظر گرفته شوند. حداکثر ولتاژ درین-سورس 150 V در Ta=25°C، حداکثر ولتاژ گیت-سورس برابر ±20 V در Ta=25°C و حداکثر جریان پیوسته درین 43 A در همین دما اعلام شده است.

حداکثر جریان پالسی تک‌بار 150 A در Ta=25°C است. حداکثر توان تلفاتی کلی نیز 200 W در TC=25°C اعلام شده و حداکثر دمای کاری پیوند 175°C است.

بررسی حرارتی پیش از استفاده از IRF3415

حداکثر مقاومت حرارتی کانال تا کیس 0.75 °C/W و حداکثر مقاومت حرارتی کانال تا محیط 62 °C/W است. این اعداد برای ارزیابی مسیر انتقال گرما کاربرد دارند، اما باید همراه با شرایط نصب و روش خنک‌کاری بررسی شوند.

پیش از سفارش، نوع کانال، ولتاژهای موردنیاز و شرایط جریان مدار را با اطلاعات فنی تطبیق دهید. همچنین ولتاژ گیت لازم برای دستیابی به مقاومت روشن اعلام‌شده را در نظر بگیرید و حدود Absolute Maximum را معادل محدوده کاری دائمی فرض نکنید.


قیمت و خرید ماسفت IRF3415

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.


پرسش‌های متداول درباره IRF3415

IRF3415 چه نوع ماسفتی است؟

این ماسفت یک ترانزیستور MOSFET کانال N است که در حالت Enhancement کار می‌کند و برای آن سرعت کلیدزنی سریع اعلام شده است.

مقاومت روشن IRF3415 چقدر است؟

مقاومت درین-سورس در حالت روشن حداکثر 42 mΩ است. این مقدار در VGS=10 V و ID=22 A تعیین شده و باید با همین شرایط تفسیر شود.

آیا 150 V مشخصه کاری دائمی IRF3415 است؟

ولتاژ شکست درین-سورس حداقل 150 V است، اما 150 V در بخش حد مجاز نیز به‌عنوان حداکثر ولتاژ درین-سورس در Ta=25°C آمده است. بنابراین نباید این عدد بدون بررسی شرایط مدار، محدوده کاری دائمی فرض شود.


جمع‌بندی و ثبت سفارش IRF3415

IRF3415 یک ماسفت کانال N با عملکرد Enhancement، کلیدزنی سریع، ولتاژ شکست حداقل 150 V و مقاومت روشن حداکثر 42 mΩ در شرایط مشخص است. برای ثبت سفارش، پارت‌نامبر، تعداد و شرایط موردنیاز مدار را اعلام کنید تا قیمت و موجودی روز بررسی شود.

توضیحات تکمیلی

Part Number

IRF3415

Channel Type

N-Channel

مشخصات فنی

VDS: 150 V, ID: 43 A
