ماسفت IRFP350LC

ویژگی‌ها
Part NumberIRFP350LC
پکیجTO-247-3
Channel TypeN-Channel
مشخصات فنیVDS: 400 V, ID: 16 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

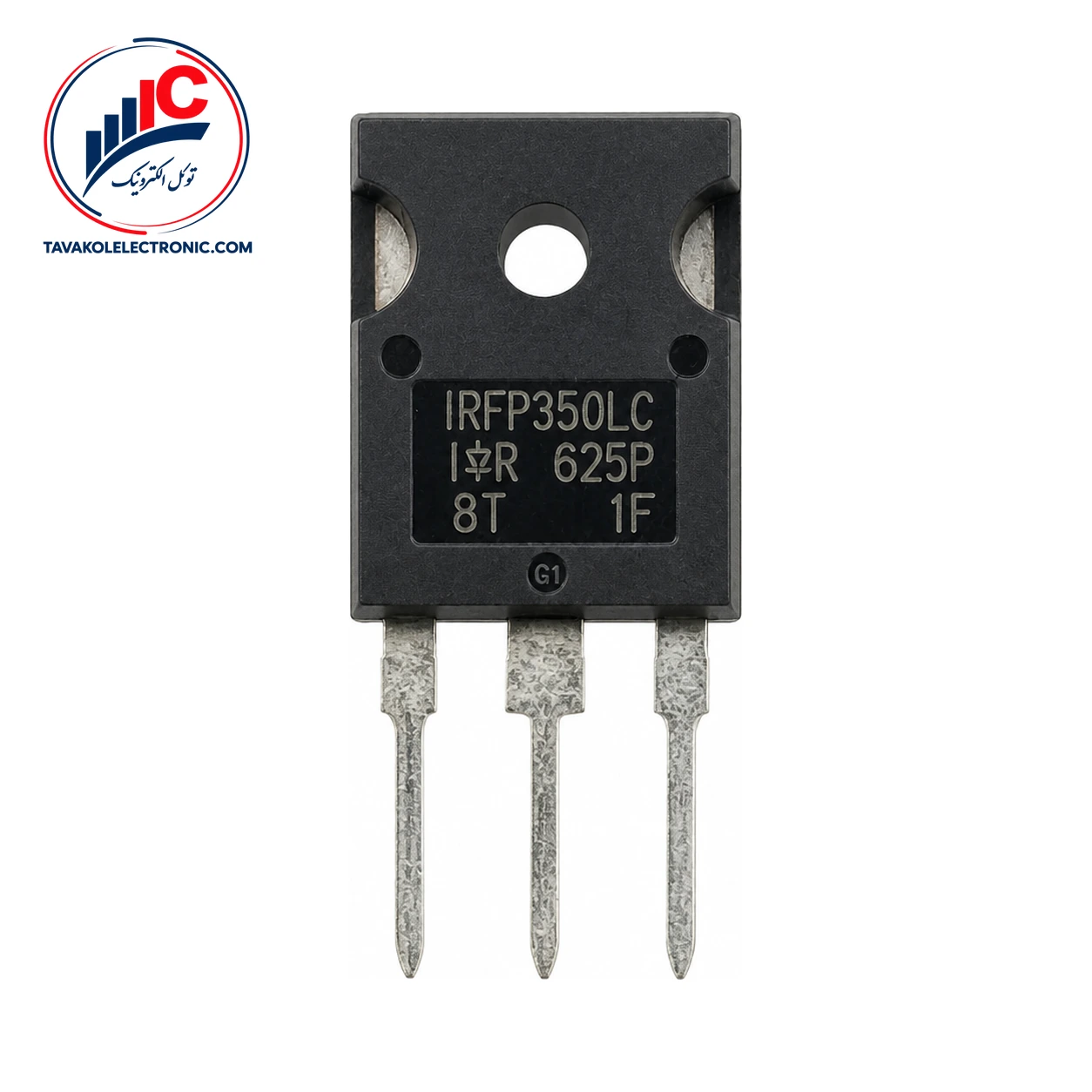

معرفی ماسفت IRFP350LC


ماسفت IRFP350LC برای کاربردهای سوئیچینگ

IRFP350LC یک ترانزیستور ماسفت از نوع N-channel است که برای منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است. در انتخاب این قطعه، نوع کانال، ولتاژ مدار، شرایط راه‌اندازی گیت و پکیج نصب را در نظر بگیرید.

این ماسفت در پکیج TO-247 عرضه می‌شود و ترتیب پایه‌های آن شامل پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، شماره پایه‌ها را با مسیرهای برد و روش اتصال مدار تطبیق دهید.

انتخاب IRFP350LC برای مدار

برای انتخاب IRFP350LC، مشخصات قطعه و شرایط آزمون آن را بررسی کنید. ولتاژ شکست درین-سورس V(BR)DSS حداقل 400 V است و این مقدار در VGS=0، جریان ID برابر 0.25 mA و دمای 25°C مشخص شده است.

مقاومت روشن RDS(on) حداکثر 0.3 Ω است؛ این مشخصه در VGS=10 V، جریان ID برابر 9.6 A و دمای 25°C اندازه‌گیری شده است. ولتاژ آستانه گیت VGS(th) نیز در محدوده 2 تا 4 V اعلام شده است.


مشخصات فنی IRFP350LC

مشخصه مقدار
نوع کانال N-channel MOSFET
پکیج و پایه‌ها TO-247؛ 1=Gate، 2=Drain، 3=Source
ولتاژ شکست V(BR)DSS حداقل 400 V
مقاومت روشن RDS(on) حداکثر 0.3 Ω در VGS=10 V و ID=9.6 A
ولتاژ آستانه VGS(th) 2 تا 4 V
مقاومت حرارتی Rth(j-c) حداکثر 0.65 °C/W

مقاومت حرارتی اتصال تا بدنه Rth(j-c) حداکثر 0.65 °C/W است و در بررسی انتقال گرما و روش خنک‌کاری باید لحاظ شود.

جریان نشتی گیت-بدنه IGSS حداکثر ±100 nA است؛ شرایط این اندازه‌گیری VGS=±20 V و VDS=0 در دمای 25°C بوده است. جریان نشتی درین در حالت گیت صفر، IDSS، برابر 25 μA در VDS=400 V و برابر 250 μA در VDS=320 V، با VGS=0 و TJ=125°C اعلام شده است. افت ولتاژ مستقیم VSD نیز حداکثر 1.6 V در IS=16 A و VGS=0 است.


قیمت و خرید ماسفت

برای استعلام قیمت IRFP350LC، تعداد موردنیاز و کاربرد کلی مدار را به توکل الکترونیک اعلام کنید. استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.

این قطعه با ضمانت اصالت کالا عرضه می‌شود و امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد. برای بررسی گزینه‌های مرتبط در همین گروه، عبارت مشاهده ماسفت را دنبال کنید. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از راه‌های دریافت خدمات فروش است.


جمع‌بندی و ثبت سفارش

این قطعه برای منابع تغذیه سوئیچینگ و کاربردهای عمومی، با کانال N-channel و پکیج TO-247 معرفی شده است. هنگام سفارش، پارت‌نامبر، نوع پکیج، ترتیب پایه‌ها و شرایط ولتاژ و جریان مدار را با نیاز پروژه تطبیق دهید.

مقادیر 400 V برای VDSS، ±30 V برای VGS، 16 A برای ID، 64 A برای IDM و 190 W برای PD در گروه حدهای مطلق قرار دارند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. محدوده دمای پیوند −55 تا 150°C نیز حد مطلق اعلام‌شده است.

برای ثبت سفارش، تعداد موردنیاز و اطلاعات تماس را ارسال کنید تا قیمت، موجودی و امکان تأمین بررسی شود.


پرسش‌های متداول درباره IRFP350LC

این قطعه چه نوع ماسفتی است؟

این قطعه یک ترانزیستور ماسفت از نوع N-channel است و برای منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است.

پکیج و ترتیب پایه‌ها چیست؟

پکیج TO-247 است؛ پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

آیا جریان 16 A مقدار کاری عادی است؟

خیر. مقدار 16 A به‌عنوان حد مطلق جریان درین اعلام شده است و نباید بدون بررسی شرایط مدار و حرارت، جریان کاری عادی فرض شود.

توضیحات تکمیلی

Part Number

IRFP350LC

پکیج

TO-247-3

Channel Type

N-Channel

مشخصات فنی

VDS: 400 V, ID: 16 A
