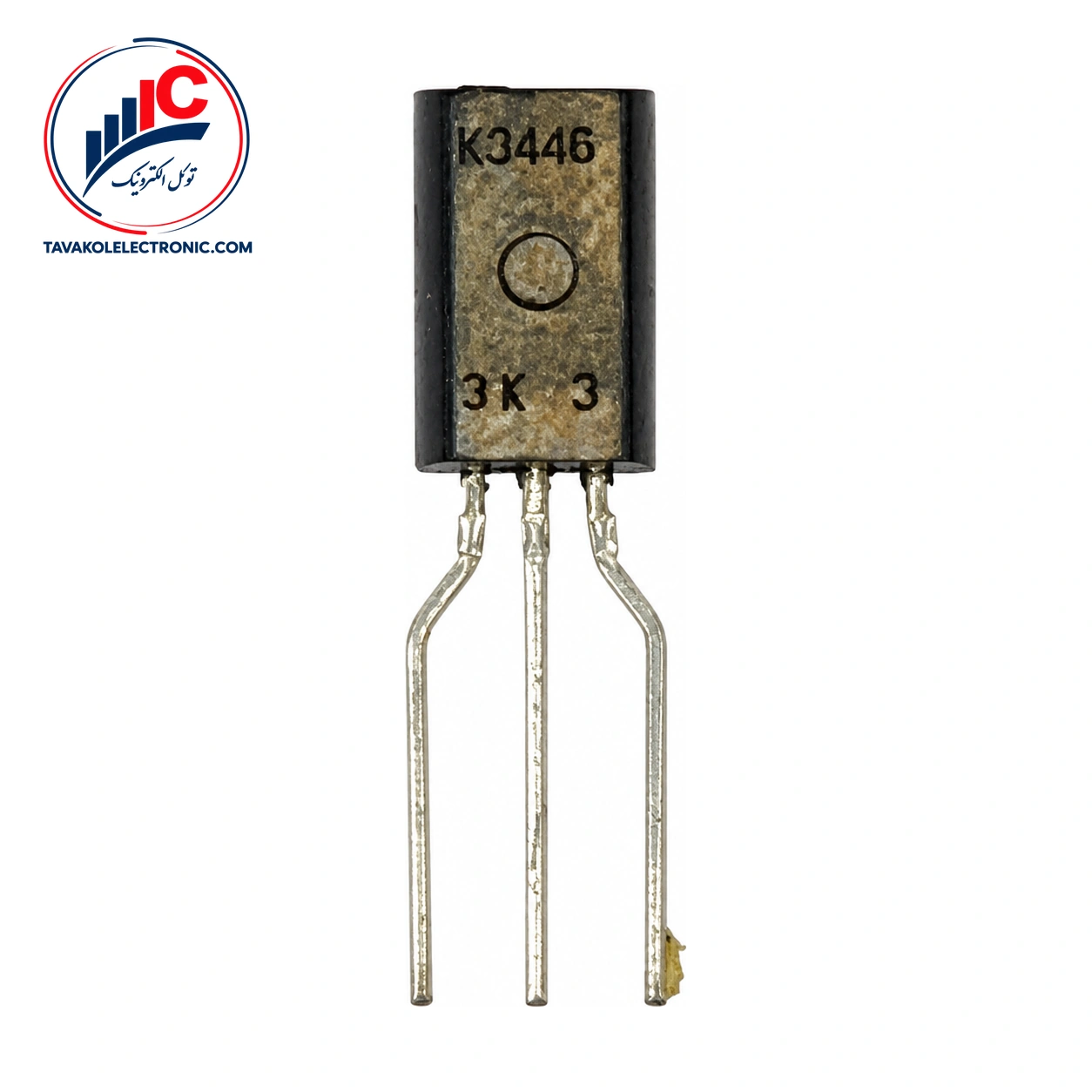

ماسفت 2SK3446

ویژگی‌ها
Part Number2SK3446
پکیجTO-92MOD
Channel TypeN-Channel
مشخصات فنیVDS: 150 V, ID: 1 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK3446

ماسفت 2SK3446 یک ماسفت قدرت سیلیکونی کانال N از رنساس است که برای سوئیچینگ توان طراحی شده است. قابلیت درایو گیت 2.5 ولت، این قطعه را برای مدارهایی که با سطح کنترلی پایین کار می‌کنند، به گزینه‌ای قابل بررسی تبدیل می‌کند؛ البته انتخاب نهایی باید با ولتاژ، جریان و شرایط واقعی مدار شما تطبیق داده شود.

این ماسفت در پکیج TO-92MOD عرضه می‌شود و برای خرید یا جایگزینی، توجه به شکل نصب و ترتیب پایه‌ها اهمیت دارد. در این پکیج، پایه ۱ سورس، پایه ۲ درین و پایه ۳ گیت است. پیش از مونتاژ، پارت‌نامبر و آرایش پایه‌ها را با برد یا طراحی خود مقایسه کنید.

کاربرد و عملکرد 2SK3446

کاربرد اعلام‌شده برای این ماسفت، سوئیچینگ توان است. مقاومت در حالت روشن در شرایط آزمون با VGS برابر ۴ ولت، مقدار типیکال ۱.۵ اهم و حداکثر ۱.۹۵ اهم دارد. در درایو گیت ۲.۵ ولت، این مقدار به‌صورت типیکال ۱.۹ اهم و حداکثر ۲.۵ اهم اعلام شده است. بنابراین هنگام انتخاب درایور گیت، فقط به روشن‌شدن قطعه توجه نکنید و افت ولتاژ و تلفات ناشی از مقاومت روشن را نیز در نظر بگیرید.

مشخصه مقدار
نوع قطعه ماسفت قدرت سیلیکونی کانال N
کاربرد سوئیچینگ توان
پکیج TO-92MOD
درایو گیت 2.5 V
ولتاژ شکست درین-سورس حداقل 150 V
مقاومت روشن در VGS=4 V 1.5 Ω typ.، 1.95 Ω max.

مشخصات فنی ماسفت 2SK3446

ولتاژ شکست درین به سورس این قطعه حداقل ۱۵۰ ولت است؛ این مقدار در شرایط ID برابر ۱۰ میلی‌آمپر و VGS برابر صفر، در دمای محیط ۲۵ درجه سانتی‌گراد مشخص شده است. این شرط آزمون هنگام مقایسه با قطعات دیگر باید در نظر گرفته شود.

ولتاژ قطع گیت به سورس بین ۰.۵ ولت حداقل و ۱.۵ ولت حداکثر اعلام شده است. همچنین هدایت انتقالی فوروارد، حداقل ۰.۸ زیمنس و مقدار تیپیکال ۱.۴ زیمنس دارد. شارژ کل گیت نیز مقدار تیپیکال ۳.۵ نانوکولن است که برای ارزیابی نیاز درایور گیت کاربرد دارد.

دیود بدنه-درین، زمان بازیابی معکوس تیپیکال ۶۰ نانوثانیه دارد. این مقدار در شرایط IF برابر ۱ آمپر، VGS برابر صفر و نرخ تغییر جریان ۱۰۰ آمپر بر میکروثانیه، در دمای ۲۵ درجه سانتی‌گراد مشخص شده است.

پکیج و پایه‌های 2SK3446

کد بسته‌بندی رنساس برای این مدل PRSS0003DC-A است و نصب آن در قالب TO-92MOD انجام می‌شود. ترتیب پایه‌ها به شکل زیر است:

– پایه ۱: Source یا سورس – پایه ۲: Drain یا درین – پایه ۳: Gate یا گیت

در طراحی برد و هنگام تعویض قطعه، تطبیق دقیق این ترتیب با فوت‌پرینت ضروری است. مشخصات جریان و ولتاژ نیز باید بر اساس شرایط واقعی مدار بررسی شوند، نه صرفاً نام قطعه.

مقادیر ۱۵۰ ولت برای VDS و ±۱۰ ولت برای VGS، همچنین جریان پیوسته ۱ آمپر و جریان پالسی ۴ آمپر، در دسته حداکثر مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کاری عادی یا مقدار پیشنهادی طراحی تلقی شوند. جریان پالسی ۴ آمپر نیز فقط با شرط پالس حداکثر ۱۰ میکروثانیه و دیوتی‌سایکل حداکثر یک درصد تعریف شده است.


قیمت و خرید 2SK3446

این مدل با ضمانت اصالت کالا عرضه می‌شود. برای جلوگیری از خطای خرید، بررسی پارت‌نامبر، پکیج TO-92MOD و ترتیب پایه‌ها پیش از سفارش انجام دهید. اگر به دنبال قطعات هم‌رده در همین خانواده هستید، برای مشاهده ماسفت می‌توانید دسته‌بندی مرتبط فروشگاه را بررسی کنید.


سؤالات متداول درباره 2SK3446

آیا 2SK3446 با ولتاژ گیت 2.5 ولت قابل راه‌اندازی است؟

بله، قابلیت درایو گیت ۲.۵ ولت برای آن اعلام شده است. با این حال، مقاومت روشن در این سطح گیت با مقدار VGS برابر ۴ ولت یکسان نیست و باید مقدار ۲.۵ ولت، یعنی ۱.۹ اهم تیپیکال و ۲.۵ اهم حداکثر، در محاسبات مدار لحاظ شود.

ترتیب پایه‌های 2SK3446 چگونه است؟

در پکیج TO-92MOD، پایه ۱ سورس، پایه ۲ درین و پایه ۳ گیت است. پیش از نصب، این ترتیب را با طراحی برد و قطعه موجود مقایسه کنید.


جمع‌بندی و سفارش ماسفت 2SK3446

2SK3446 یک ماسفت قدرت سیلیکونی کانال N برای سوئیچینگ توان است که در پکیج TO-92MOD، با درایو گیت ۲.۵ ولت و ولتاژ شکست درین-سورس حداقل ۱۵۰ ولت ارائه می‌شود. برای سفارش، پارت‌نامبر و شرایط کاری مدار خود را با مشخصات بالا تطبیق دهید و سپس برای استعلام قیمت، موجودی و دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

2SK3446

پکیج

TO-92MOD

Channel Type

N-Channel

مشخصات فنی

VDS: 150 V, ID: 1 A
