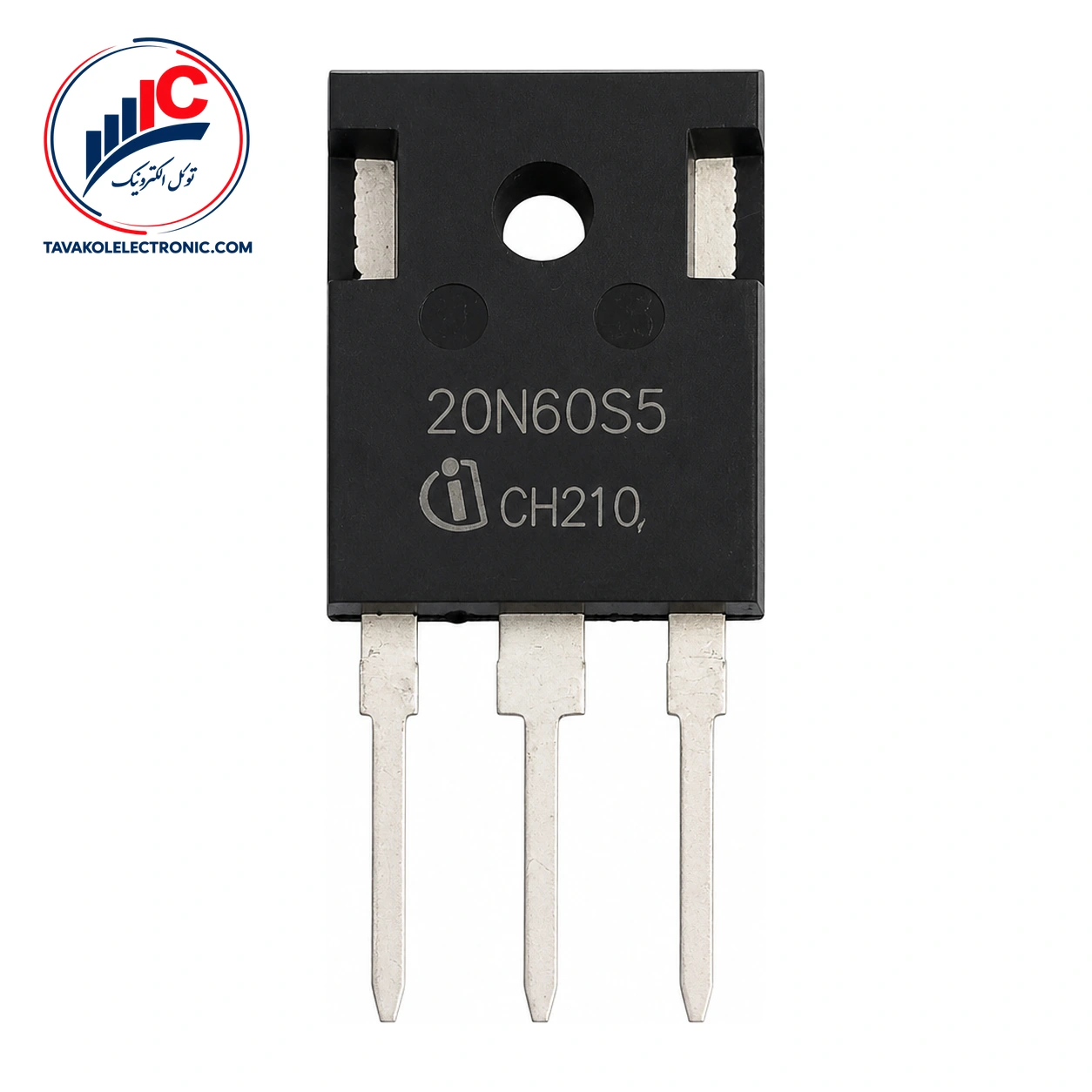

ماسفت SPW20N60S5

ویژگی‌ها
Part NumberSPW20N60S5
پکیجPG-TO247
مشخصات فنیVDS: 600 V, ID: 20 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

ماسفت SPW20N60S5 از محصولات Infineon Technologies و یک ترانزیستور قدرت Cool MOS است که در پکیج PG-TO247 عرضه می‌شود. اگر این قطعه را برای طراحی‌های قدرت در نظر دارید، باید پارت‌نامبر، شرایط کاری، مشخصات گیت و محدودیت‌های حرارتی را با نیاز مدار خود تطبیق دهید.

معرفی SPW20N60S5

SPW20N60S5 یک ماسفت قدرت از نوع Cool MOS است. این قطعه برای مدارهایی مناسب است که کنترل گیت و مقاومت روشن بودن اهمیت دارد. پکیج PG-TO247 نیز مشخصه ثبت‌شده این مدل برای نصب روی برد است و باید با فضای مکانیکی، روش انتقال حرارت و الگوی مونتاژ مقایسه شود.

مشخصات کلیدی SPW20N60S5

پارامتر مقدار
نوع قطعه Cool MOS power transistor
پکیج PG-TO247
ولتاژ شکست درین-سورس حداقل 600 V
آستانه گیت 3.5 V حداقل، 4.5 V معمول، 5.5 V حداکثر
مقاومت روشن درین-سورس 0.16 Ω معمول، 0.19 Ω حداکثر
شارژ کل گیت 79 nC معمول، 103 nC حداکثر

ولتاژ شکست درین-سورس در شرایط VGS = 0 V، جریان درین 0.25 mA و دمای پیوند 25 °C مشخص شده است. ولتاژ آستانه گیت نیز در جریان 1000 µA، با VGS = VDS و دمای پیوند 25 °C اندازه‌گیری شده است؛ بنابراین این اعداد باید در کنار شرایط واقعی مدار بررسی شوند.


بررسی مشخصات الکتریکی و حرارتی

مقاومت روشن درین-سورس در VGS = 10 V و ID = 13 A، در دمای پیوند 25 °C ارائه شده است. این شرط آزمون هنگام ارزیابی تلفات هدایتی اهمیت دارد. شارژ کل گیت نیز با VDD = 350 V، جریان درین 20 A و تغییر VGS از صفر تا 10 V مشخص شده و می‌تواند در بررسی نیاز درایور گیت استفاده شود.

ظرفیت ورودی این قطعه 3000 pF معمول است که در VGS = 0 V، VDS = 25 V و دمای پیوند 25 °C به‌دست آمده است. محدوده دمای کار و نگهداری SPW20N60S5 از 55- تا 150+ °C است.

محدودیت‌های مهم در انتخاب

مقادیر 600 V برای ولتاژ درین-سورس، 20 A در دمای بدنه 25 °C و 13 A در دمای بدنه 100 °C در گروه حدود مجاز قرار می‌گیرند و نباید به‌عنوان مشخصه کارکرد عادی یا جریان تضمین‌شده در هر شرایطی تفسیر شوند. جریان پالسی 40 A نیز با محدودیت حداکثر دمای پیوند همراه است. همچنین محدوده ولتاژ گیت-سورس ±20 V و توان تلفاتی 208 W در دمای بدنه 25 °C، حدود مجاز اعلام‌شده هستند.


قیمت و خرید SPW20N60S5

برای خرید ماسفت، ابتدا پارت‌نامبر SPW20N60S5 و پکیج PG-TO247 را با نیاز پروژه تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور را فراهم می‌کند. بررسی پارت‌نامبر قبل از سفارش نیز برای ثبت دقیق سفارش در نظر گرفته شده است.


پرسش‌های متداول درباره SPW20N60S5

SPW20N60S5 در چه پکیجی عرضه می‌شود؟

این مدل در پکیج PG-TO247 عرضه می‌شود. پیش از مونتاژ، ابعاد مکانیکی و روش خنک‌کاری موردنیاز مدار را با این پکیج تطبیق دهید.

آیا ولتاژ 600 V مشخصه کاری عادی است؟

خیر. مقدار 600 V به‌عنوان ولتاژ شکست یا حد مجاز اعلام‌شده در شرایط مشخص ارائه شده است و نباید بدون درنظرگرفتن شرایط مدار، نویز، گذراها و حاشیه طراحی به‌عنوان ولتاژ کاری دائمی در نظر گرفته شود.

برای ثبت سفارش چه اطلاعاتی لازم است؟

پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.


جمع‌بندی و ثبت سفارش

SPW20N60S5 یک ترانزیستور قدرت Cool MOS با پکیج PG-TO247 است که مشخصات ثبت‌شده‌ای مانند ولتاژ شکست حداقل 600 V، مقاومت روشن حداکثر 0.19 Ω و شارژ گیت حداکثر 103 nC دارد. برای دریافت قیمت، موجودی روز و پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

SPW20N60S5

پکیج

PG-TO247

مشخصات فنی

VDS: 600 V, ID: 20 A
