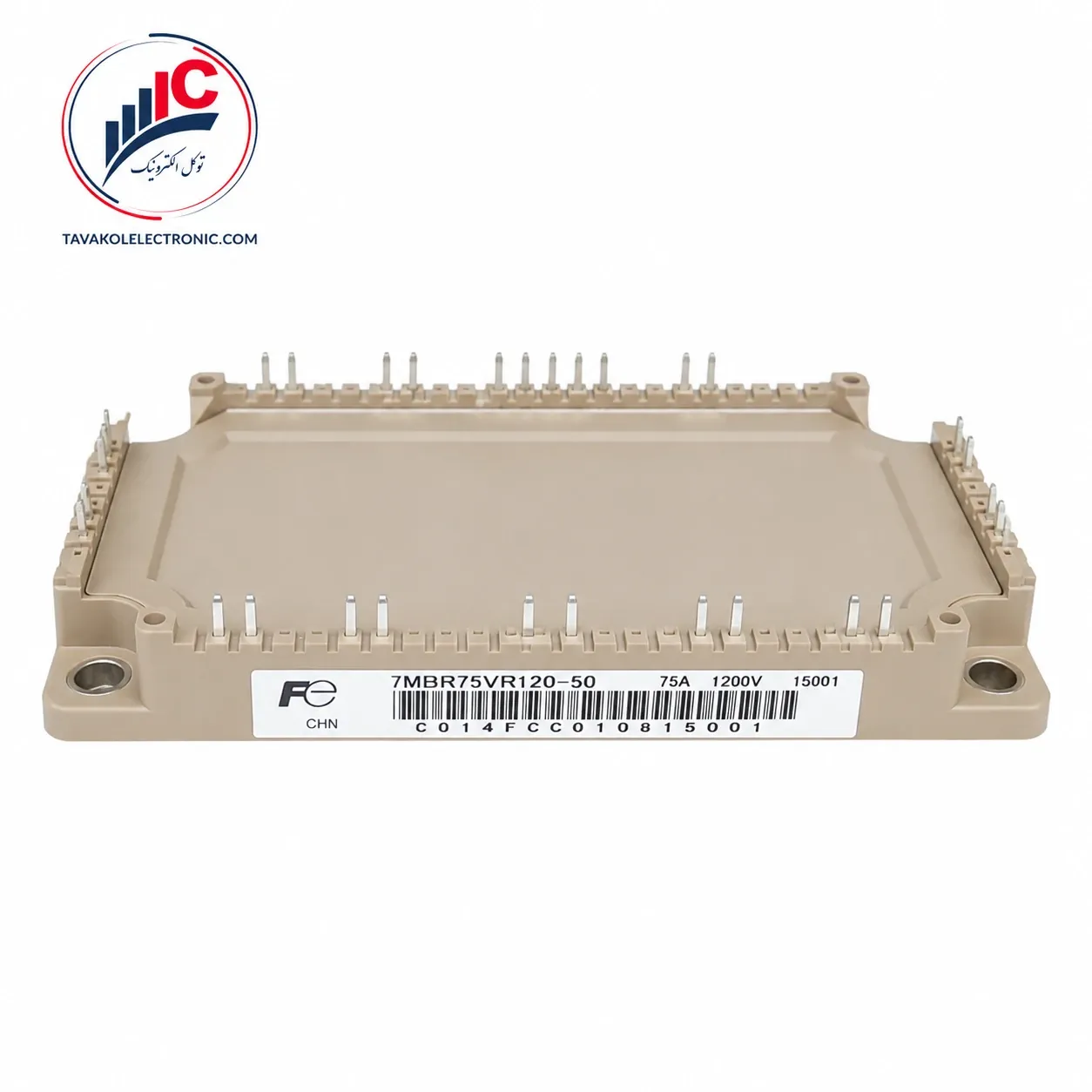

ماژول 7MBR75VR120-50 از کلاسترهای هفتتایی یکپارچه (PIM) سری V شرکت فوجی ژاپن است که به دلیل طراحی فشرده در پکیج R و راندمان حرارتی بسیار بالا، گزینه اول تعمیر و اورهال اینورترهای مدرن توانمتوسط با محدودیت فضای داخلی به شمار میرود. این المان مقتدر، وظیفه یکسوسازی جریان متناوب ورودی، مدیریت بخش ترمز دینامیکی و سوئیچینگ خروجی را در یک بدنه کامپکت، منسجم و عایق به عهده دارد. فروشگاه توکل الکترونیک اصالت قطعی سیلیکون این قطعه ژاپنی را برای دستگاههای شما گارانتی میکند.
| پارامترهای الکتریکی و ساختاری | دادههای رسمی کاتالوگ |
| پارتنامبر دقیق کالا | 7MBR75VR120-50 |
| شرکت سازنده / کشور مبدأ | فوجی الکتریک (Fuji Electric) / ژاپن 🇯🇵 |
| توپولوژی لایه قدرت | کلاستر یکپارچه PIM (پل دیود ۳ فاز + سوئیچ ترمز + اینورتر ۶ تایی) |
| فناوری و نسل تراشه | نسل ششم سری V با ساختار ارتقایافته V-IGBT |
| سقف تحمل ولتاژ | ۱۲۰۰ ولت واقعی |
| جریان نامی اینورتر خروجی | ۷۵ آمپر مداوم (پایداری عالی در بار نامی $T_c=80^\circ C$) |
| حداکثر توان تلفات حرارتی | ۳۸۵ وات برای هر ترانزیستور بخش اینورتر |
| جریان نامی بخش ترمز (Brake) | ۵۰ آمپر مداوم / ۱۰۰ آمپر لحظهای |
| بخش حفاظتی دمایی هسته | مجهز به حسگر آنالوگ ترمیستور (NTC) داخلی مانیتورینگ دمای چیپ |
طراحی مینیاتوری، آرایش بهینه پینها و ظرفیت جریانی عالی، خرید 7MBR75VR120-50 را در دستگاههای صنعتی زیر به یک ضرورت فنی مبدل کرده است:
اینورترها و درایوهای کنترل دور (VFD): المان سوئیچینگ اصلی در بخش خروجی درایوهای صنعتی سهفاز ۳۸۰ ولت سفتکار.
بردهای پیشرفته سروو درایو (Servo Drive): تامین جریان کاملاً پایدار، متقارت و بدون نوسان در موتورهای محور دستگاههای CNC.
منابع تغذیه بدون وقفه صنعتی (UPS): بخش مبدل قدرت فرکانس بالا در سیستمهای یوپیاس سختکار کارخانجات و دیتاسنترها.
کمترین میزان افت ولتاژ اشباع : به لطف تکنولوژی نسل ششم، اتلاف توان هدایتی در ماژول 7MBR75VR120-50 به حداقل رسیده که مانع از داغ شدن بیش از حد بورد میشود.
پکیج فشرده بدنه (Compact Package): طراحی مینیاتوری بدنه در ردیف VR، فضای اشغالشده روی PCB را کاهش داده و ساخت تابلوهای برق کامپکت را ممکن میسازد.
دیودهای فرکانسی با سوئیچینگ نرم: دیودهای هرزگرد داخلی موازی شده در این مدل، ضربههای ولتاژی معکوس ناشی از بارهای سلفی را کاملاً سرکوب میکنند.
یکی از ویژگیهای برجسته در طراحی بورد با ماژول 7MBR75VR120-50، کنترل فوقالعاده نرم فرآیند سوئیچینگ (Soft Recovery) در دیودهای هرزگرد خروجی است. این ویژگی مهندسیشده، پدیده جریان دمایی (Tail Current) را در لحظه خاموش شدن گیتها به شدت سرکوب میکند؛ امری که عامل اصلی کاهش تلفات سوئیچینگ در فرکانسهای بالای ۱۰ کیلوهرتز است. از سوی دیگر، پاسخدهی بلادرنگ ترمیستور دمایی NTC داخلی به میکروکنترلر دستگاه اجازه میدهد تا پیش از رسیدن سیلیکون به آستانه فرار حرارتی، فرامين گیت را مسدود کرده و ایمنی کل سیستم را تضمین کند.
💡 توصیه فنی توکل الکترونیک: سطح هیتسینک آلومینیومی دستگاه پیش از نصب باید کاملاً صاف، صیقلی و عاری از هرگونه براده فلزی ناشی از قلاویزکاری باشد. استفاده از یک لایه یکنواخت و بسیار نازک خمیر سیلیکون مرغوب با ضریب انتقال حرارت بالا بدون ایجاد حباب هوا، برای بقای ماژول 7MBR75VR120-50 الزامی است. پیچهای بدنه را حتماً به صورت ضربدری و با گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار اول ذوب میکند. همچنین پیش از روشن کردن مدار، وضعیت سلامت مسیر تغذیه گیتها را با اسیلوسکوپ پایش کنید.
فروشگاه توکل الکترونیک با سالها تجربه تخصصی در بازار نیمههادیهای قدرت بازار تهران، ماژول اورجینال 7MBR75VR120-50 فوجی الکتریک ژاپن را با قیمت دست اول، تضمین قطعی اصالت سیلیکون و ارسال سریع به سراسر کشور تامین میکند. جهت ثبت سفارش، استعلام موجودی تعداد بالا و یا دریافت مشاوره فنی با کارشناسان ما تماس بگیرید.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت Fuji Electric مراجعه نمایید.
| Part Number | 7MBR75VR120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 75A-1200V |
